クラウンハイブリッド駆動用バッテリー交換の作業工程

クラウンハイブリッド駆動用バッテリー交換｜新品とリサイクル品の両プランをご相談

クラウンハイブリッドの駆動用バッテリー交換では、新品とリサイクル品という選択肢があり、費用と品質のどちらを重視するかでお悩みになる方が多い部分です。横浜市都筑区のケービーエスでは、車両の状態とご希望をうかがいながら、どちらのプランが向いているかを一緒に考えてご提案します。高級セダンとしての走行性能を維持するための作業内容から、保険修理への対応まで一通りお任せいただけます。検索からこのページをご覧いただいた方も、分かる範囲でお気軽にご相談ください。

トランク内装やリヤシートの一部取り外し

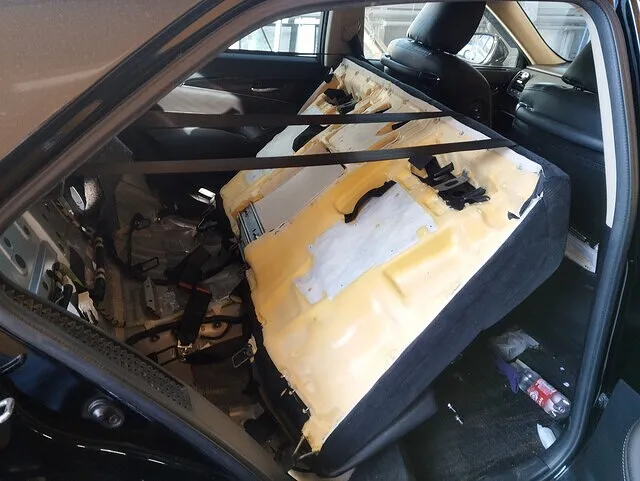

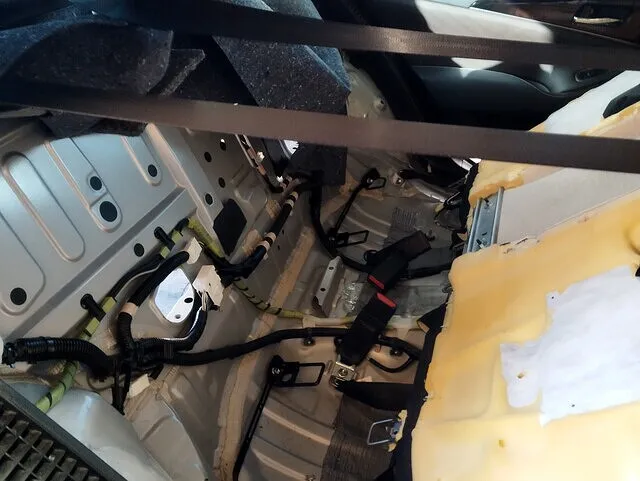

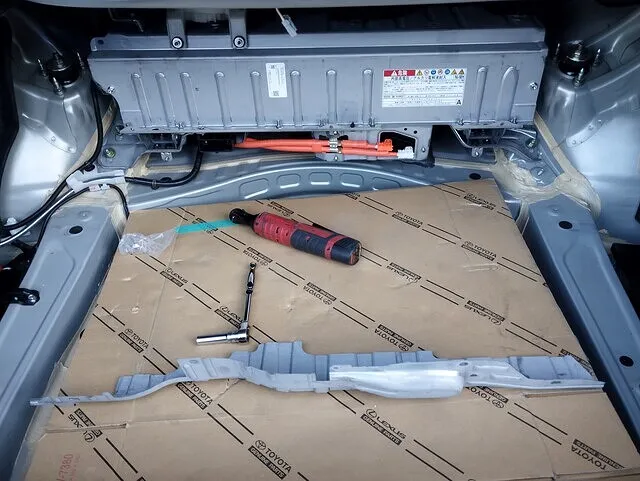

ハイブリッドバッテリーは後部座席背面やトランク付近に配置されているため、まずカーペット類やカバー、背もたれなどを外して作業スペースを確保します。写真ではレイアウトが確認しやすいよう内装パネルを外し、バッテリーユニット上部が露出した状態です。

高電圧ハーネスとサービスプラグの切り離し

高電圧バッテリーを安全に取り外すため、サービスプラグを抜いて高電圧ラインを遮断します。残留電荷がなくなるまで所定の放電時間を待ち、配線周りに注意を払いながら絶縁保護具を使用して作業します。

バッテリーユニットの取り外し

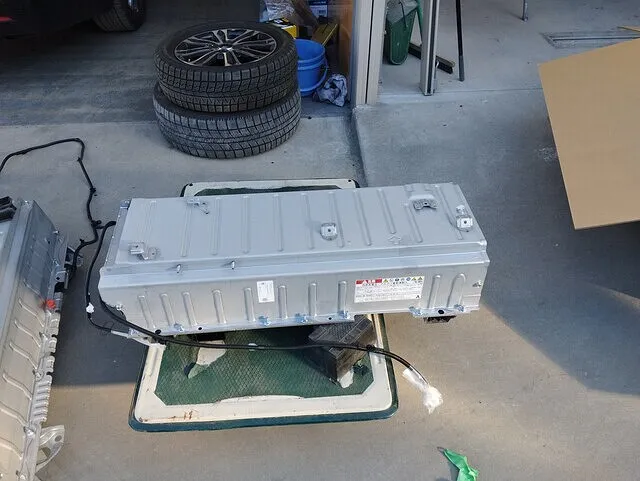

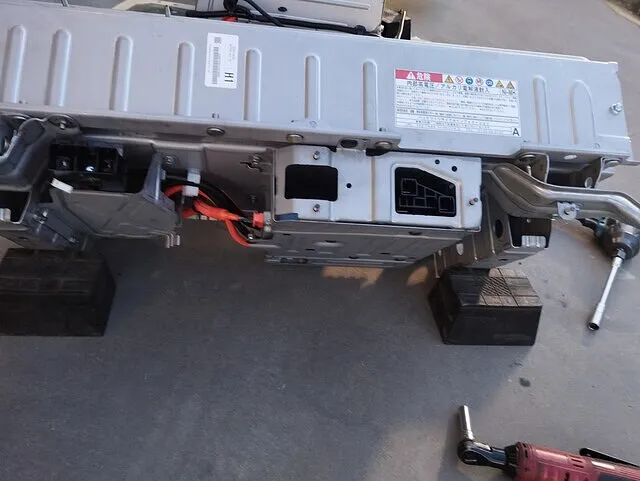

ユニット本体を固定しているボルトやナットを順番に外し、重量物であるバッテリーを少しずつ引き出します。写真では、バッテリーの外ケースや配線モジュールが見えており、周囲に保護カバーやコネクター類が多数あるのが分かります。

新品またはリサイクルバッテリーの搭載

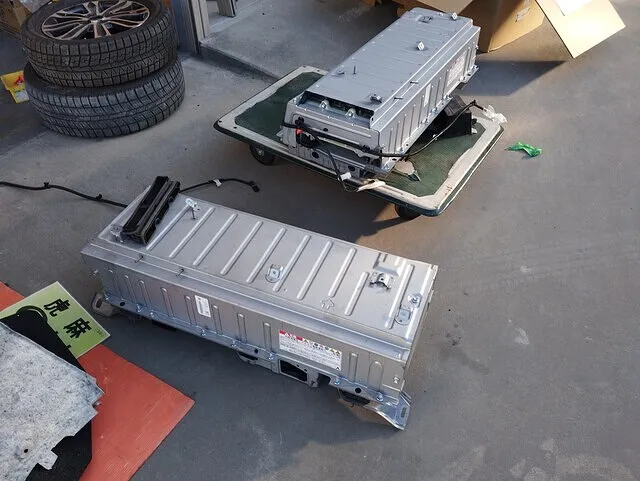

取り外したバッテリーを、新品またはリサイクル品と交換します。適切なトルク管理でしっかり固定し、通気・冷却経路が確保されるよう元通りに組み付けます。

クラウンハイブリッド用バッテリーユニットの内部構成

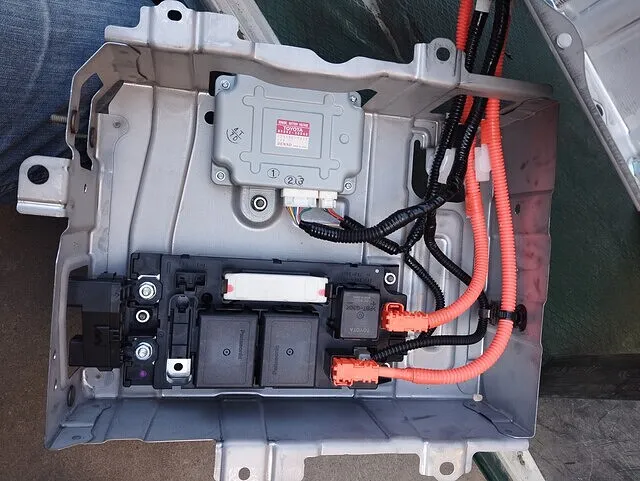

オレンジ色のケーブルは高電圧ラインを示し、カバーを外すとさまざまな制御モジュールやリレーが収まっていることが確認できます。この部分はバッテリーの心臓部とも言える領域で、高電圧配線やコンピューター制御ユニットが密集しているため、取り外し・交換の際には特に注意が必要です。
写真の右側から伸びるオレンジケーブルは、ハイブリッドシステム全体へ高電圧を供給するメインラインです。中央付近に見える小型の制御ユニット(ECU)は、バッテリーの温度や充放電状態を管理しており、異常を検知するとエラーコード(DTC)が発生します。新品・リサイクルどちらのバッテリーを搭載する場合も、ECUの初期化やDTC消去が欠かせないのは、こうした電子制御が常に機能しているためです。高電圧ケーブルやコネクターの取り扱いには感電や故障のリスクがあるため、資格を持つ専門スタッフが絶縁工具や保護具を用いて作業します。

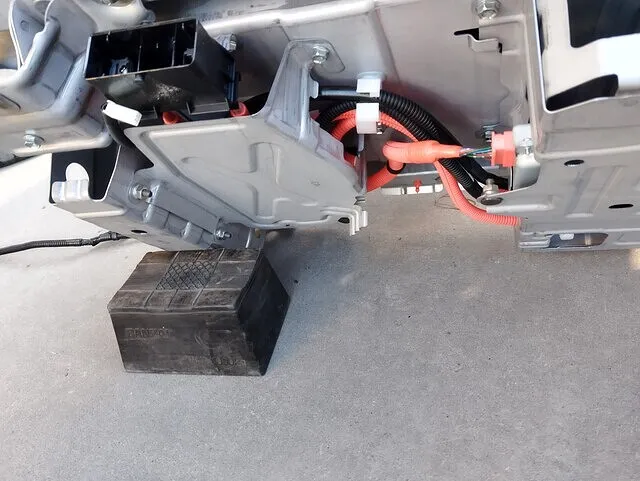

また、下部に見える黒いブロック状の部品は、作業中の安定を確保するため一時的にかませている台の役割を果たしています。重量物を支える際は、車体へのダメージや部品破損を防ぐうえで、こうした補助ブロックの使用が欠かせません。

内装パネルの復旧と仕上げ

すべての配線・制御系の確認が終わったら、トランク内装やリアシートなどを元に戻し、作業前と同じ状態に復旧します。写真の終盤では、内装パネルやシートを元通りに組み立て、最終チェックを行っている様子です。

ECUリセットと動作確認(エラーコード消去含む)

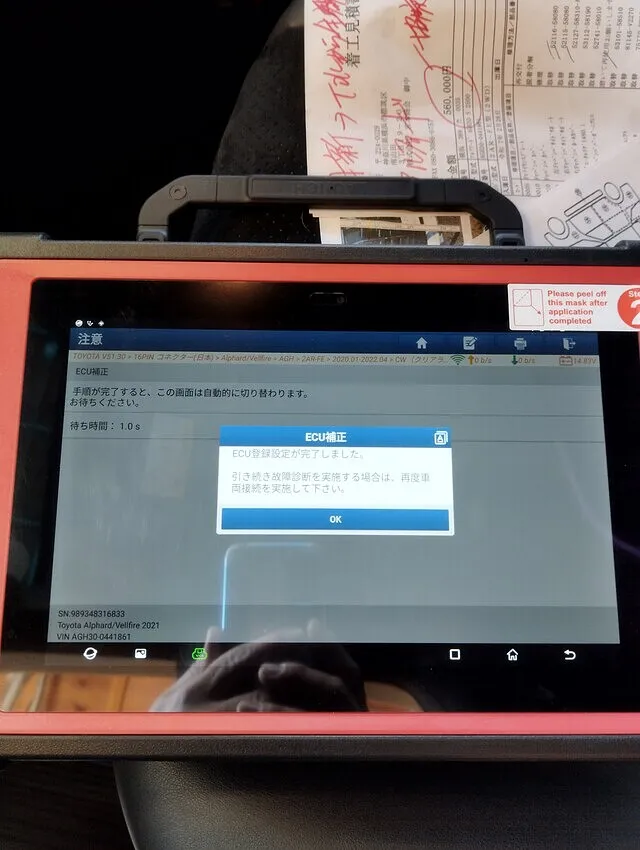

交換前にバッテリー不調が検出されていた場合、ECUにエラーコードが残ったままになっていることがあります。新しいバッテリーを搭載しても、エラーコードを手動で消去しない限り、メーター上に警告灯が点灯したままだったり、OBD診断でエラーが表示され続けたりすることがあります。
HV制御ユニットの学習値(バッテリー情報)更新
トヨタなどのハイブリッド車両では、ECUがバッテリーの状態(SOC:State of Chargeなど)を継続的に学習しています。バッテリーを交換すると、この学習値が実際のバッテリー状態と乖離するため、初期化(リセット)して新しいバッテリーに合わせる作業が必要になることがあります。
正常動作の確認と不具合再発防止
作業完了後にDTCを消去したうえで、再度OBDスキャナーでエラー再発がないかを確認します。車両側に別のセンサートラブルや配線異常などがあれば、新しいDTCがすぐに出てくるため、早期発見につながります。
安全上の理由
ハイブリッドシステムは高電圧を扱っているため、わずかな不具合でも重大なトラブルになりかねません。エラー消去とその後の試運転をセットで行うことで、異常が解消されたかどうかを確実に判断できます。駆動用バッテリーの交換やECUリセットのほか、板金塗装・事故修理についてもご相談可能です。
