横浜市都筑区の株式会社ケービーエスで、トヨタ ヤリス（型式 5BA-KSP210）の左リヤドアの後ろ下から左リヤクォーターにかけて付いた擦り傷とへこみを、ドアもクォーターも交換せずに直しました。後輪の前にあるクォーターの縁は、波形のワイヤーを溶接して表から引き出し、パテとサフェーサーで下地を整えてから、カラー番号8W7の青で塗っています。

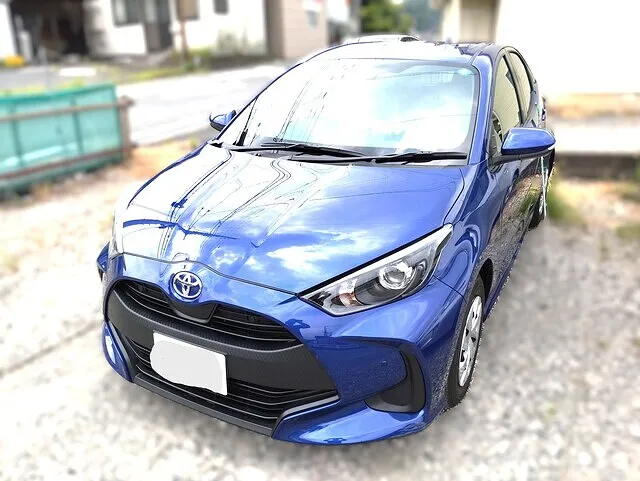

お車は令和5年12月に初度登録されたヤリスで、原動機は1KR、総排気量0.99Lのガソリン車、乗車定員は5人です。登録から2年に満たない車で、車体のコーションプレートで読み取った色は8W7（ダークブルーマイカメタリック）でした。
傷んでいたのは、左リヤドアと左リヤクォーターが向かい合う合わせ目のまわりです。白い擦り傷が合わせ目をまたいで横に走り、クォーターの前の縁にはへこみがありました。塗装の前にはリヤバンパー、左テールランプ、ドアハンドルの握る部分を車から外し、ドアは開けて、閉めると隠れる後ろの端の面まで色をのせています。リヤバンパーは、塗装ブースのスタンドに載せて塗りました。
| 項目 | 内容 |
|---|---|
| 車種 | トヨタ ヤリス（ガソリン車・乗車定員5人） |
| 型式 | 5BA-KSP210（原動機 1KR・総排気量 0.99L） |
| 登録 | 令和5年12月（初度登録） |
| カラー | 8W7・ダークブルーマイカメタリック（車体のコーションプレートの COLOR の欄で読み取り） |
| 損傷箇所 | 左側：左リヤドアの後ろ下と、左リヤクォーターの前の縁から後輪のまわり（ドアとクォーターの合わせ目をまたぐ擦り傷と、クォーターの縁のへこみ） |
| 修理方法 | ドアもクォーターも交換せず／クォーターの前の縁＝波形のワイヤーを溶接し、くし形の工具とスライドハンマーで引き出し板金／ドアの後ろ下とクォーター＝塗装を研いで鉄板を出し、クリーム色のパテ → サフェーサー → 塗装 |
| 塗装の前に外した部品 | リヤバンパー／左テールランプ／左リヤドアの外側のハンドル（握る部分）／ドアの下の青い細長い部品 |
| 塗装 | 8W7：左リヤドア（車に付けたまま・開けて後ろの端の面まで）／左リヤクォーター（車体の上で）／リヤバンパー（車から外して塗装ブースのスタンドの上で） |
| 覆った所 | 塗装ブースでは車全体を透明なビニールで包み、ドアの窓と前の端は紙、後輪のアーチの縁は細いテープで区切る |
| 工程 | 入庫時の記録（緑のテープ・目盛りの棒） → 工場で傷を確認 → 研いで鉄板を出す → クォーターの縁を引き出し板金 → 部品を外してパテ → 紙で囲ってサフェーサー → 塗装ブースでマスキング → 8W7で塗装 → 完成（ハンドルとテールランプが付いた状態） |
ヤリスの左リヤドアとクォーターを直しているあいだの移動の手段も、修理と一緒にご相談ください。勝田レンタカーのわナンバー（レンタカー登録）の車両は200台以上あり、同じトヨタのアクア ハイブリッドや新型プリウスもその中に入っています。実際にお貸しできる車は、ご相談の時点の空き状況によって変わります。
入庫時の傷｜左リヤドアとクォーターの合わせ目のまわり

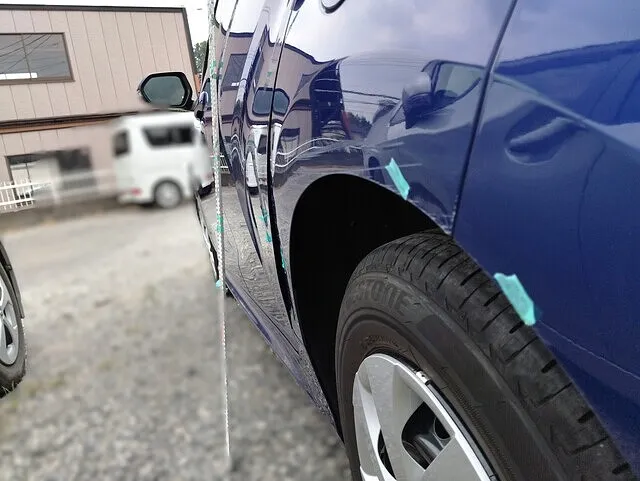

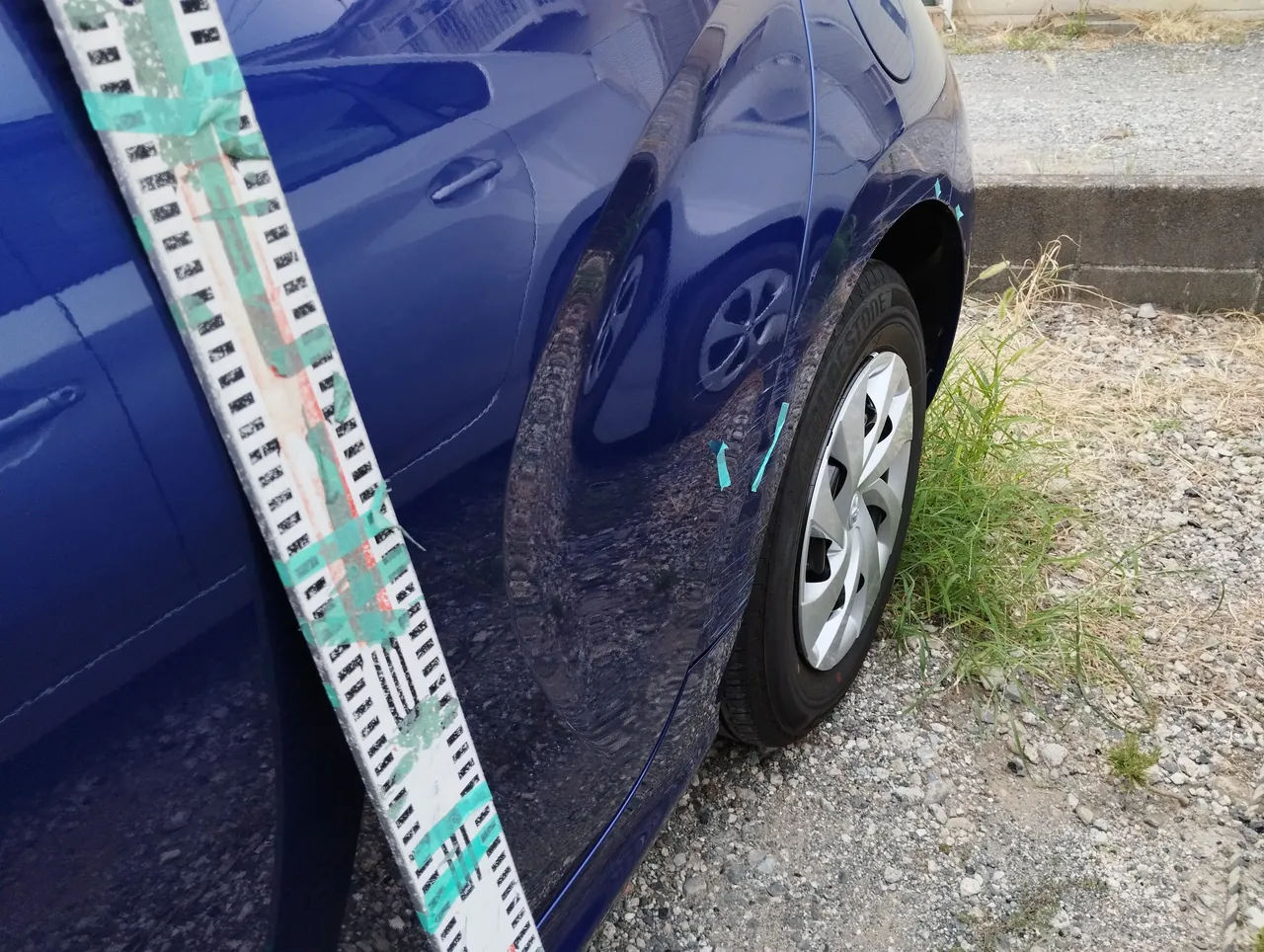

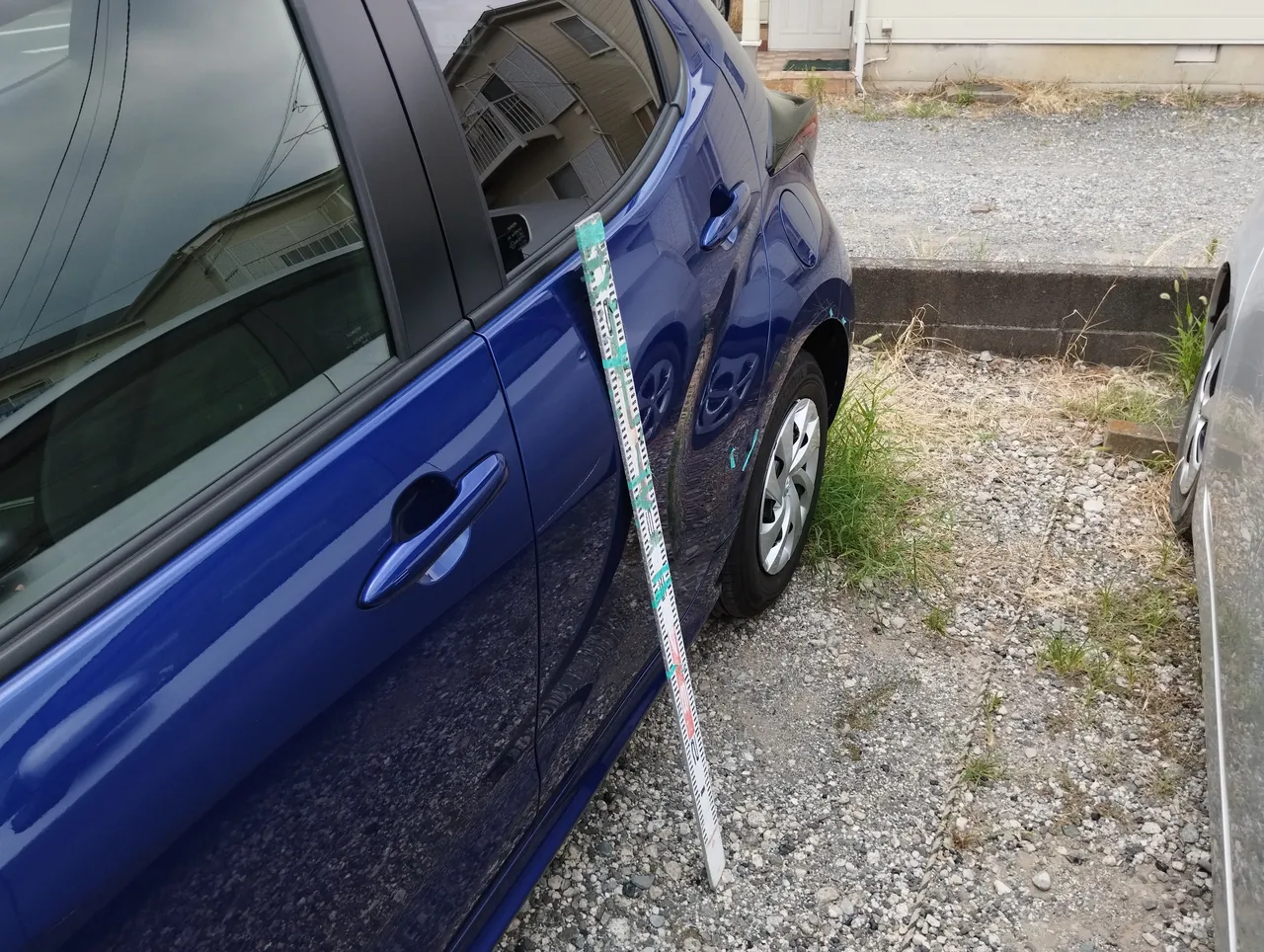

入庫のときの写真には、2つの目印があります。傷を確かめた所の緑のテープと、長さの分かる目盛りの付いた棒です。左の写真は左フロントドアの横から後ろへ向けて写したもので、棒は左リヤドアに立てかけてあり、その先の後輪の前にテープが見えます。右の写真は棒を立てたまま、後輪の前にあるドアとクォーターの合わせ目を近くから写したもので、合わせ目の両側に貼った2枚のテープのまわりに細い擦れた跡が見えます。

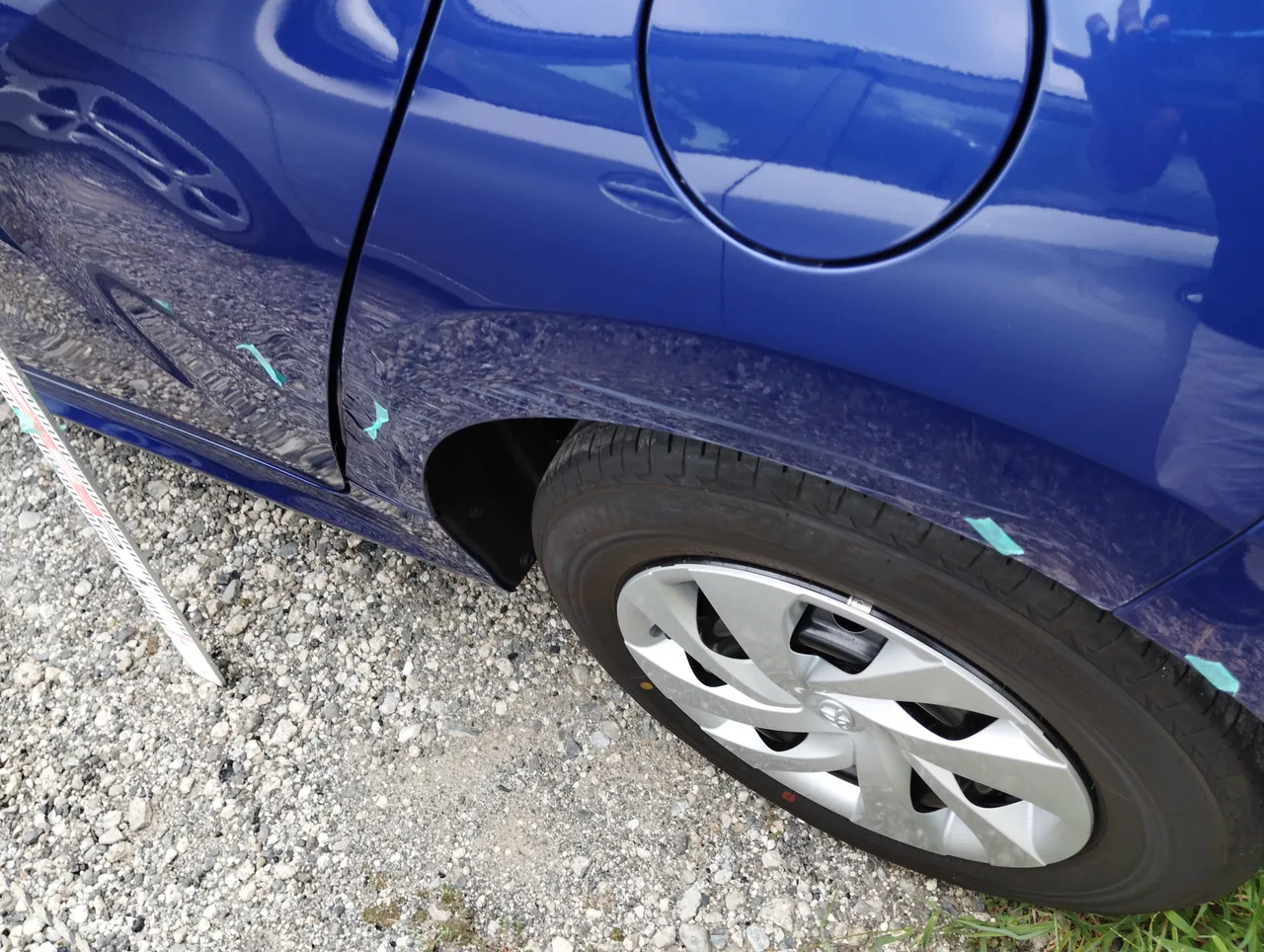

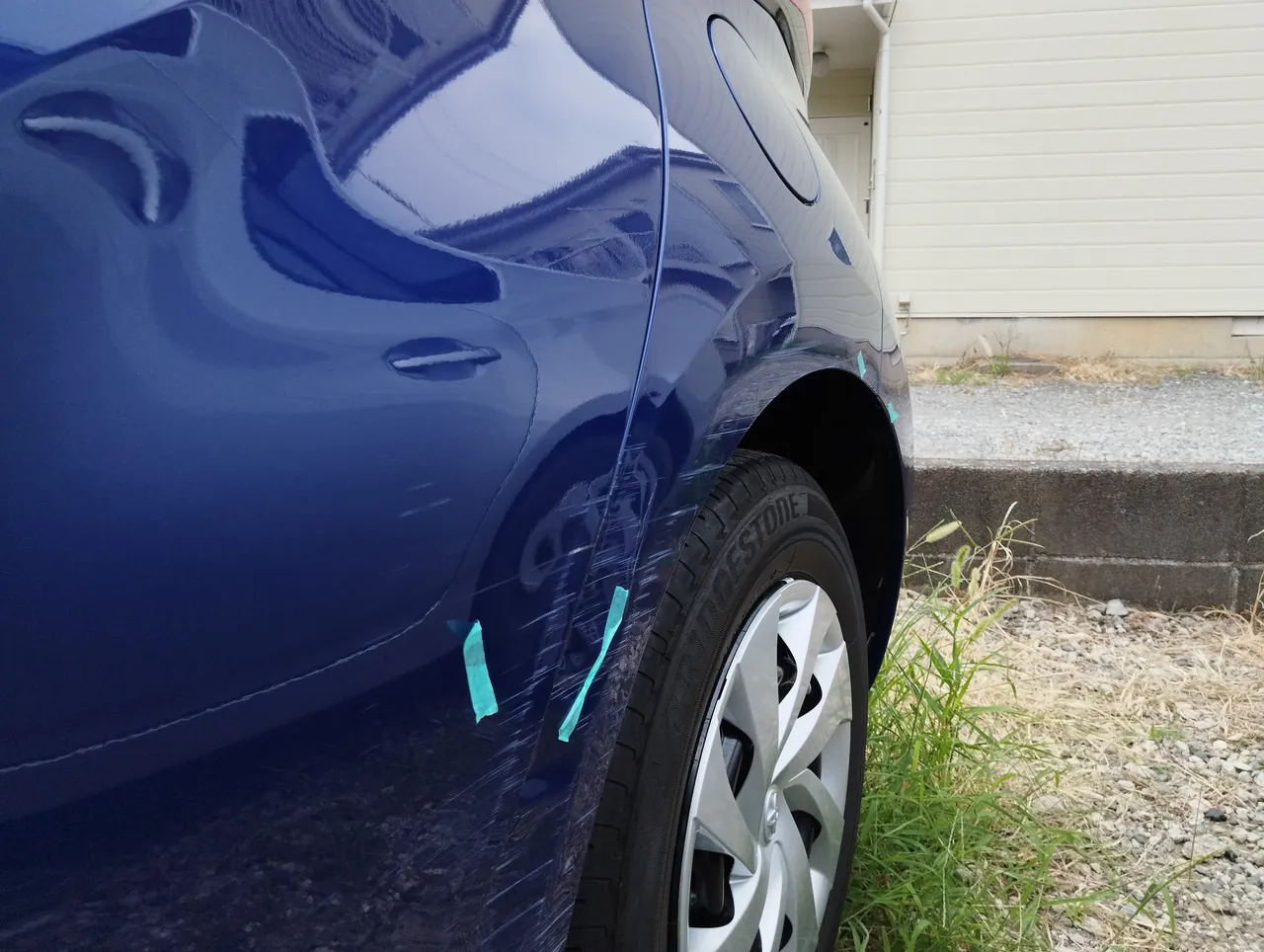

近づいて見ると、傷の広がり方が分かります。左の写真は上から見下ろしたクォーターで、ドアとの合わせ目の両側と、後輪の上、後輪の後ろの縁にもテープが貼られ、後輪の上の面にも擦れた跡が残っています。右の写真は合わせ目の下のほうで、横向きの白い擦り傷が何本も、ドアの側からクォーターの側へまたがって走っています。
工場での確認｜白い擦り傷と、クォーターの縁のへこみ

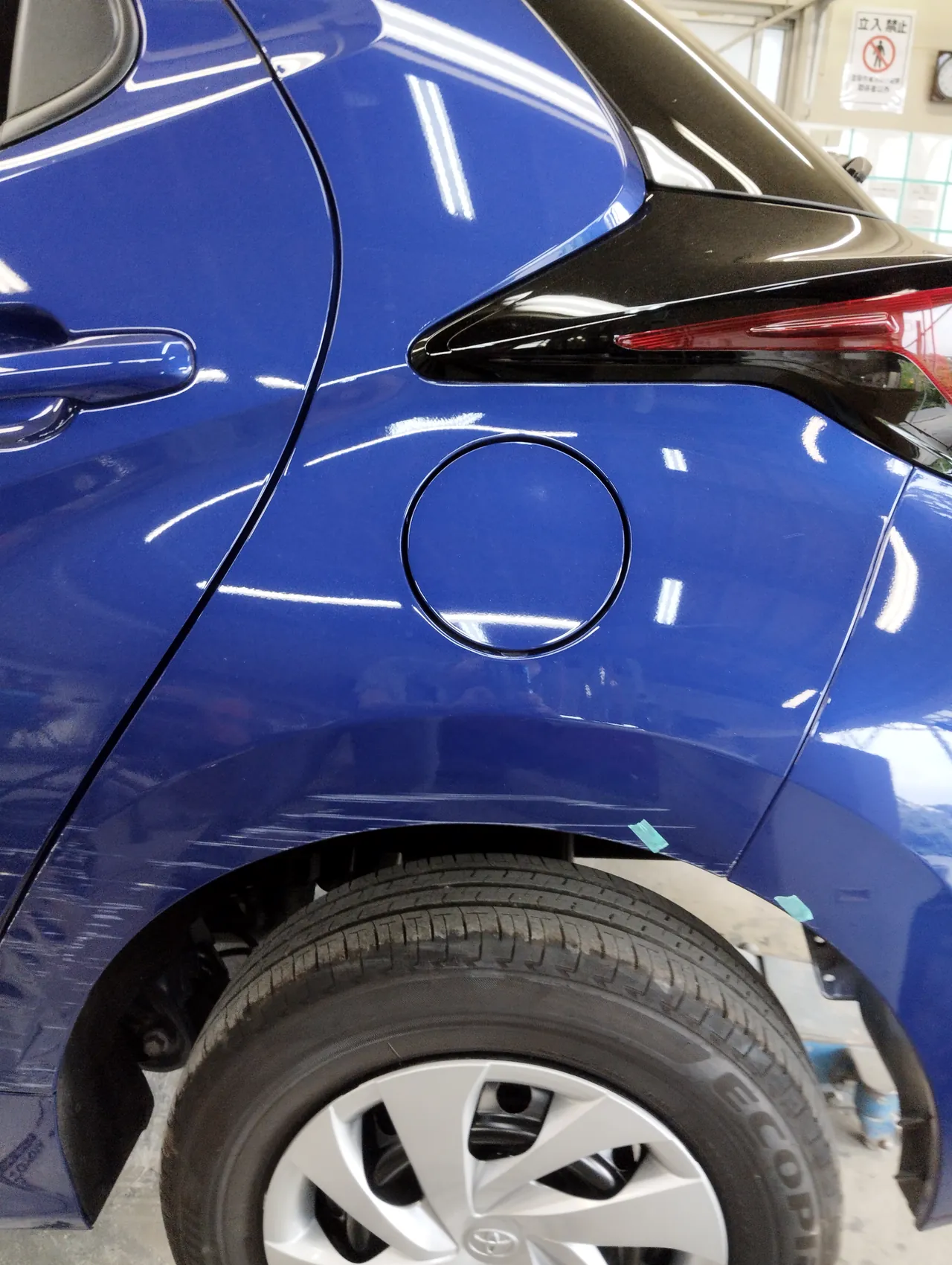

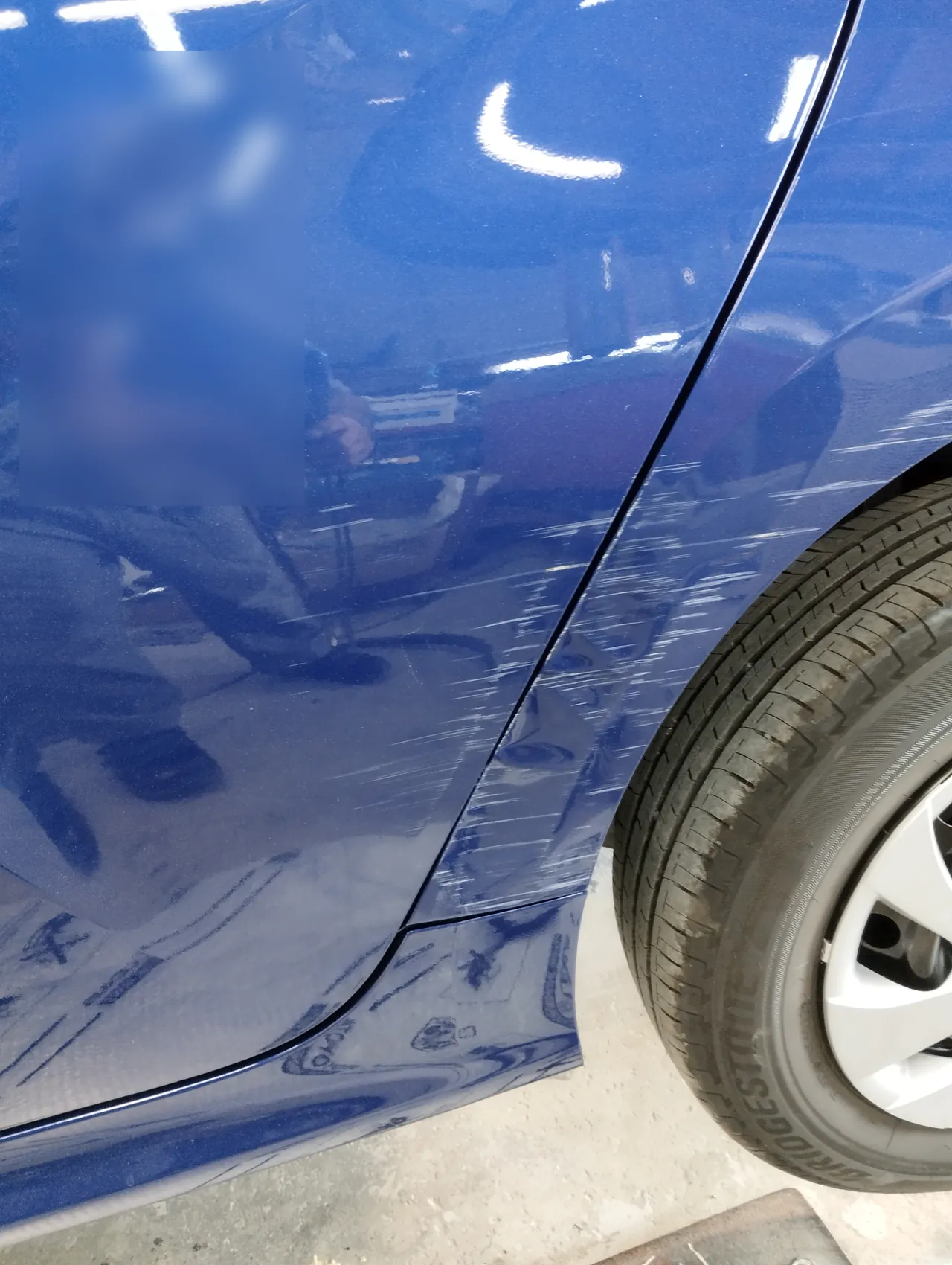

工場に入れてから、照明の下でもう一度傷を見ています。左の写真では、白い擦り傷がドアの後ろ下から合わせ目をこえてクォーターの前の縁まで続き、合わせ目のすぐ後ろでは、クォーターの縁の下のほうの面がへこみ、映り込みがゆがんでいます。右の写真は後輪のまわりから見たクォーター全体で、この時点ではテールランプもリヤバンパーも車に付いています。後輪の前の下に擦れが集まり、アーチの縁にはテープが残っています。
引き出し板金｜クォーターの前の縁に、波形のワイヤーを溶接して
へこみのあったクォーターの前の縁は、表から引き出す板金で形を戻しています。まず、クォーターの前の縁から後輪のアーチの上にかけてと、ドアの後ろ下の塗装を研ぎ落とし、灰色の鉄板を出しました。ドアの下に付く青い細長い部品も、この段階で外して床に下ろしてあります。

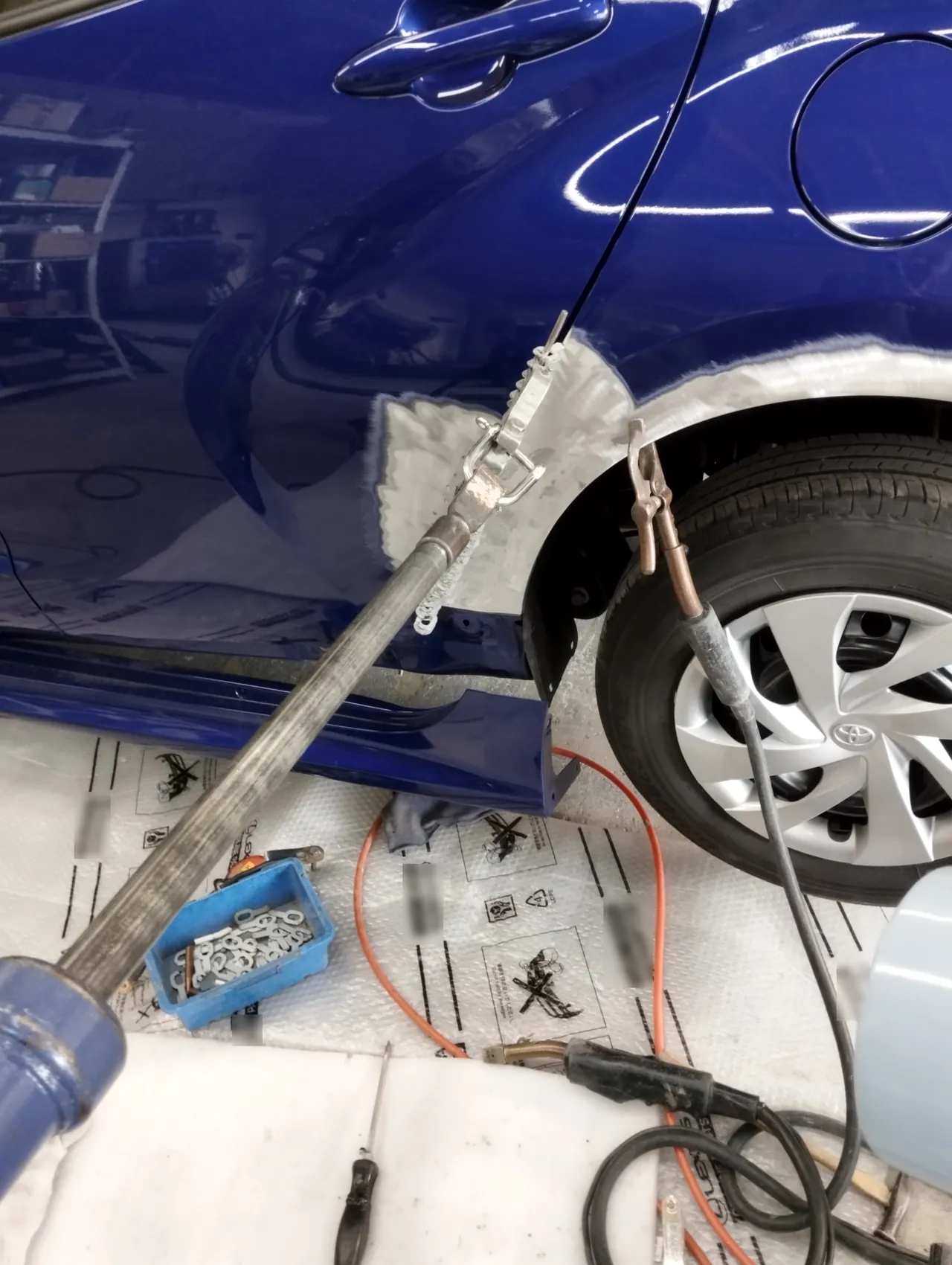

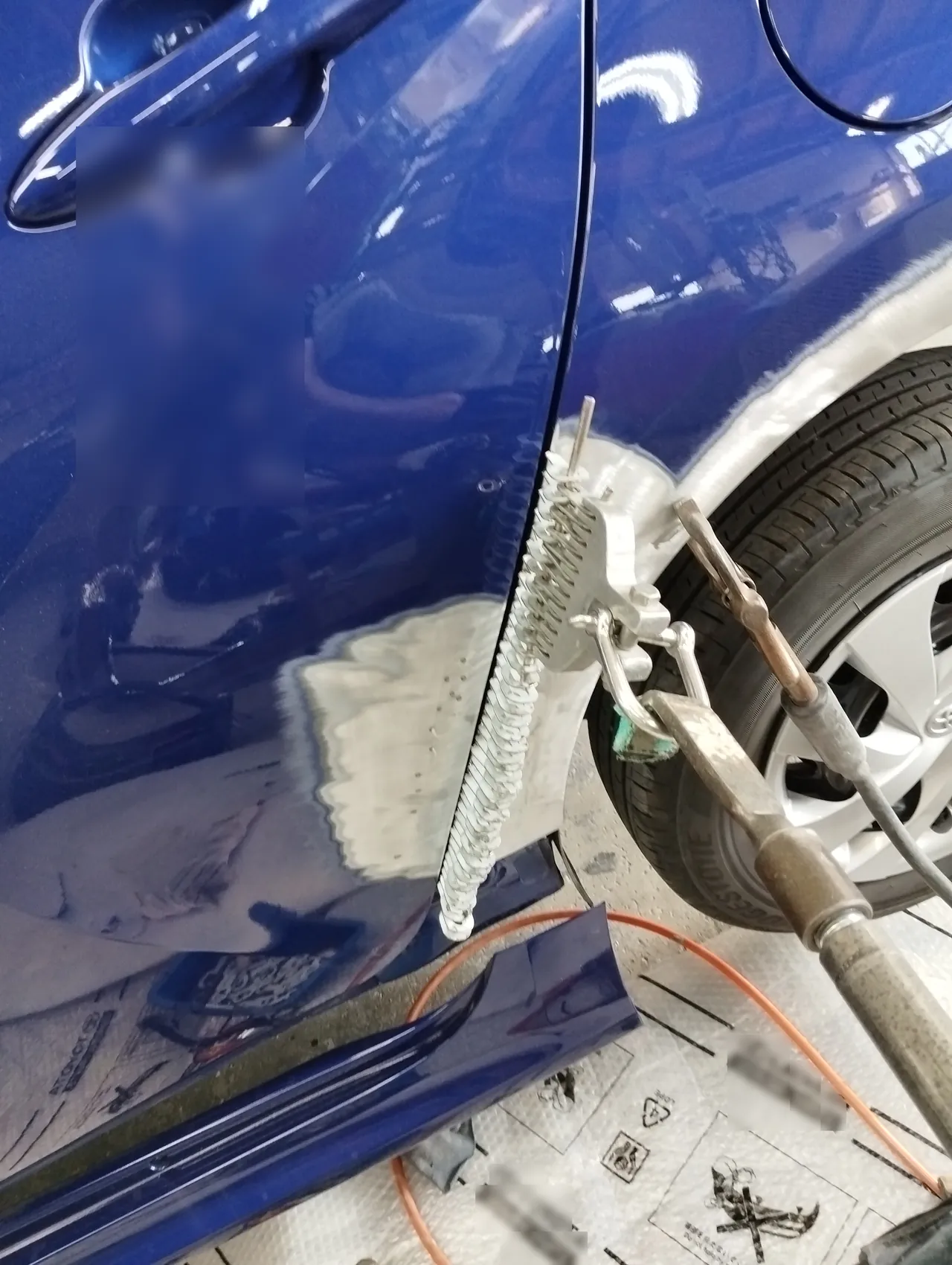

そのうえで、ドアとの合わせ目に沿ったクォーターの縁に波形のワイヤーを溶接し、ワイヤーに何か所も掛かるくし形の工具に、長いスライドハンマーをつないでいます。スライドハンマーの重りを手前に打ちつける力で、ワイヤーごと縁を外へ引き戻します。左の写真が工具をつないだ全体で、後輪のアーチの縁には溶接機のアースのクリップが挟まれています。右の写真は、くし形の工具とワイヤーの寄りです。
後輪の前のクォーターは、取り替えるとなると車体から切り取る作業になる場所です。縁を表から引き戻せば、その切り取りをせずに済みます。
研いだ跡｜段をつけて鉄板を出した、ドアの後ろ下とクォーター

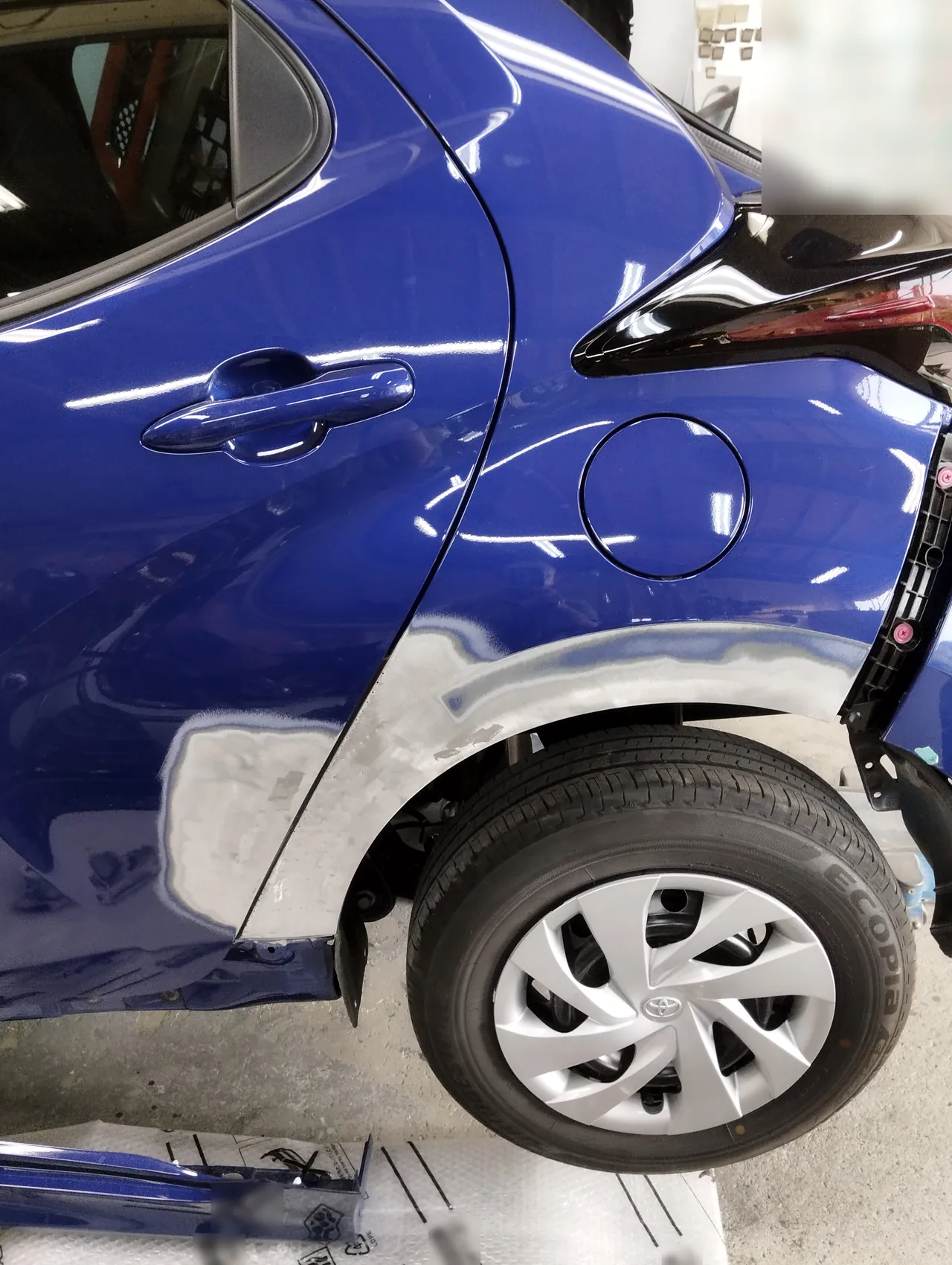

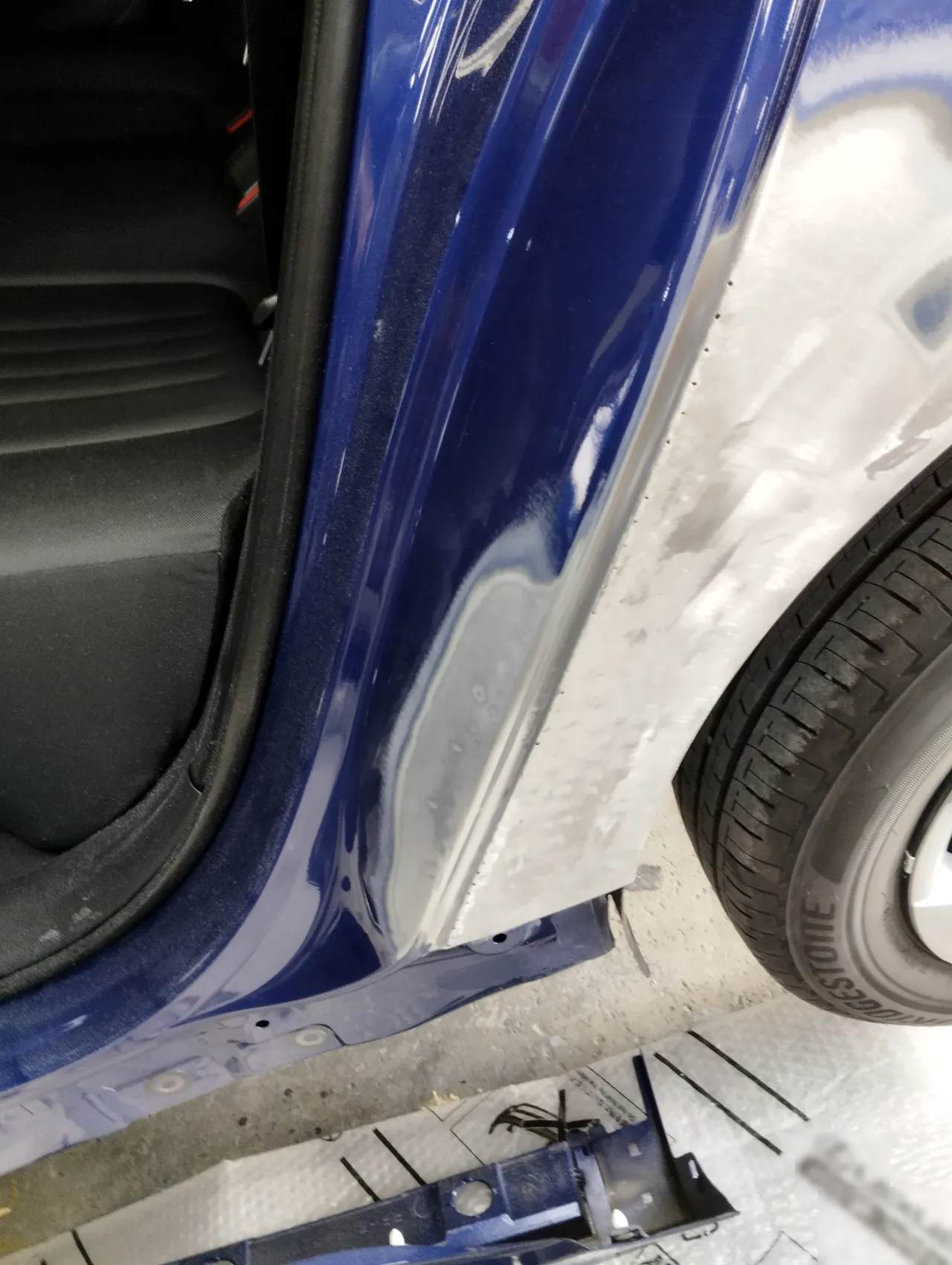

引き出しを終えたあとの写真です。左の写真では、クォーターの前の縁から後輪の上まで、そしてドアの後ろ下も、塗装を研いで鉄板が出ています。研いだ範囲のふちは段をつけて少しずつ落とし、残した塗装へなだらかにつないであります。リヤバンパーはこのときには外されていて、車体の側にはバンパーを留めるピンク色の留め具が見えています。右の写真は、ドアを開けて、ドアが閉まる側からクォーターの縁を見たものです。ワイヤーを付けていた縁に沿って小さな点が縦に並び、そのまわりの鉄板も研がれています。
取り外し｜リヤバンパー、左テールランプ、ドアハンドルの握り

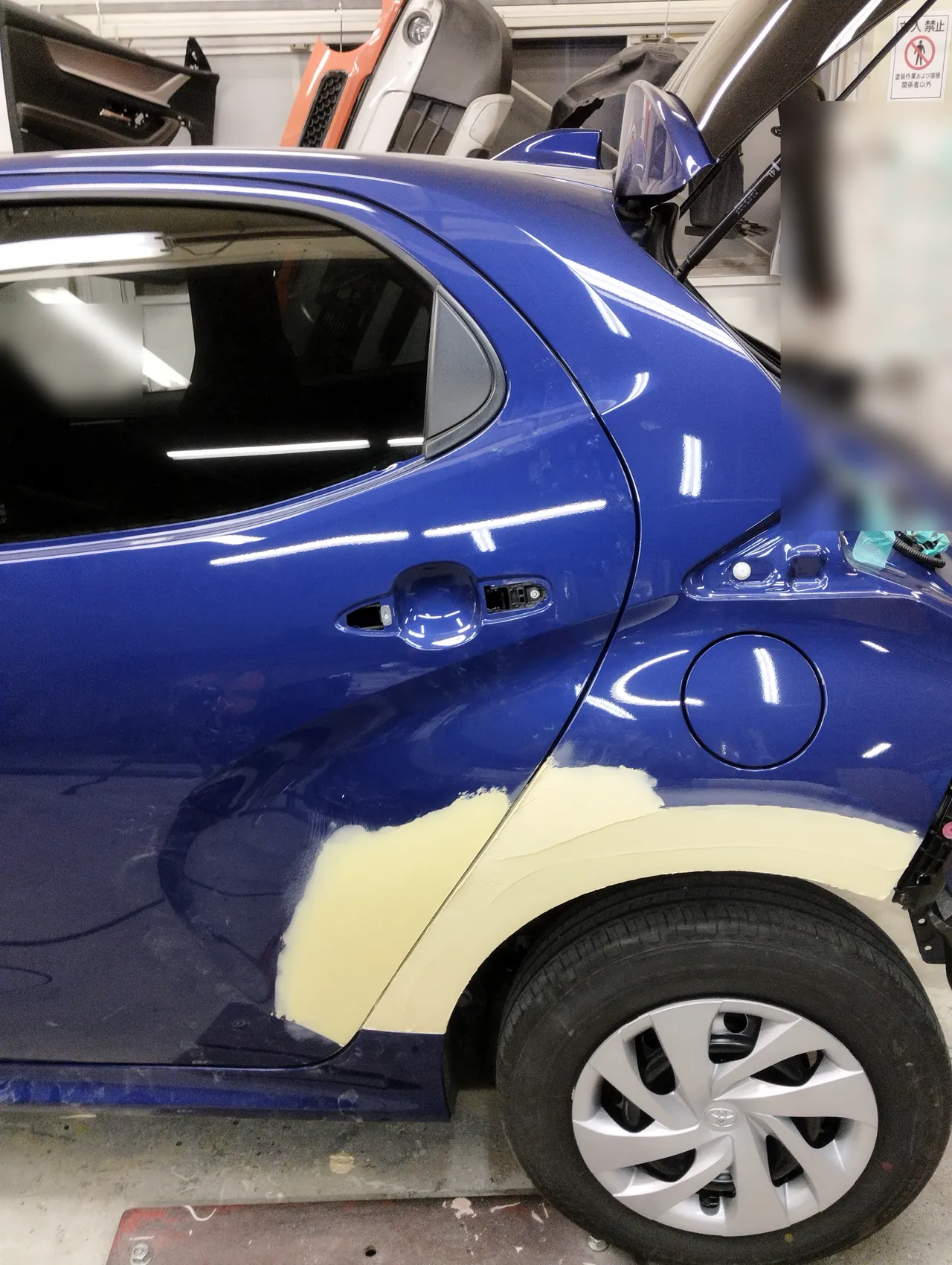

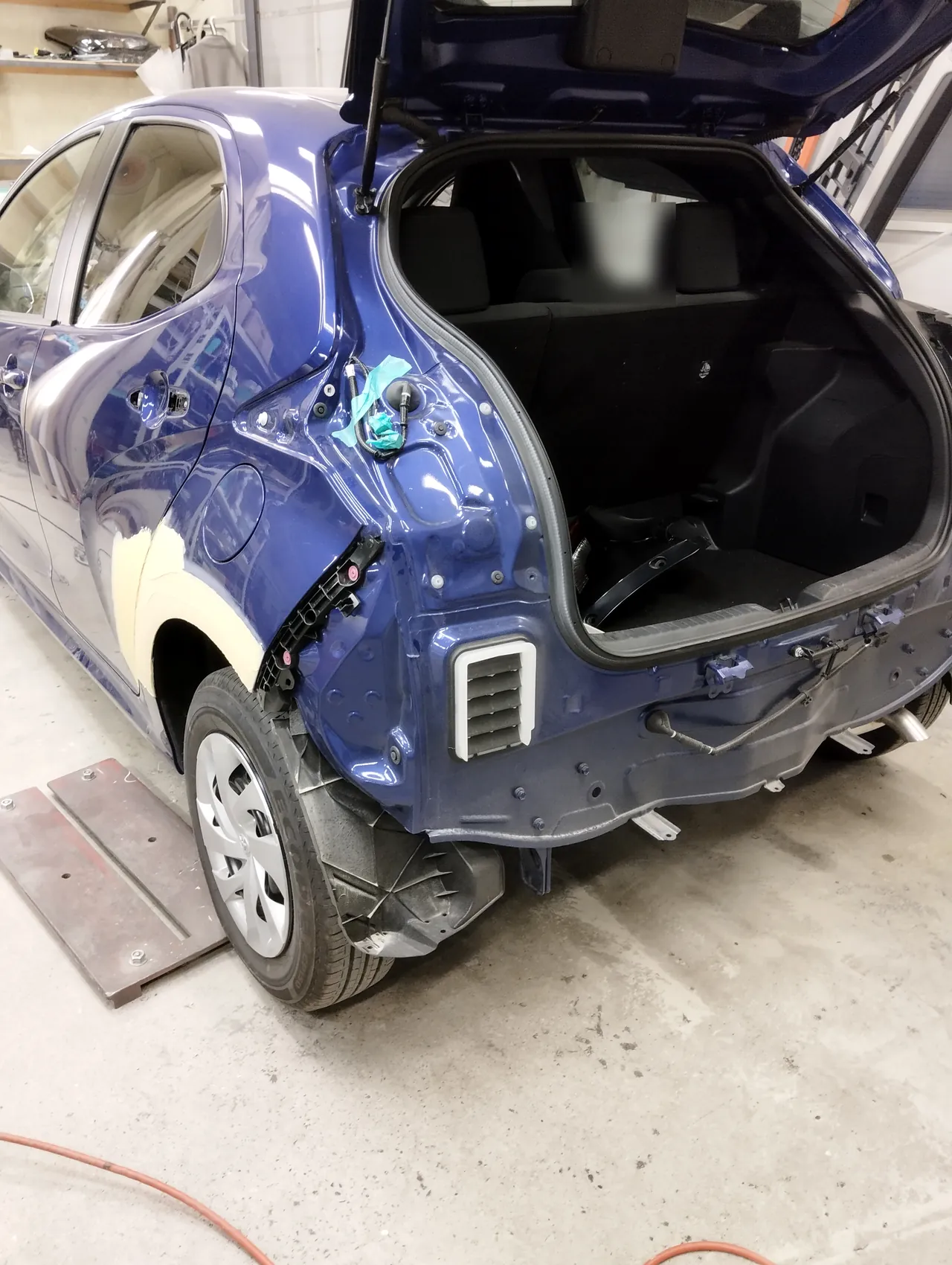

パテを付けるころには、ほかの部品も車から外されています。左の写真は後ろから見た左後ろで、リヤバンパーが外れ、左テールランプも外して、残った配線の先を緑のテープで留めてあります。右の写真は横から見た左側面です。左リヤドアの外側のハンドルは握る部分が外され、その両側に取り付けの穴が開いています。ドアの後ろ下と、クォーターの前の縁から後輪の上にかけては、クリーム色のパテが付いています。
部品を付けたまま周りをテープで覆って塗る方法もありますが、外しておけば、部品のきわにテープの境目が残らず、部品に隠れていた所にも同じように色をのせられます。
パテ｜クォーターのドア側の縁と、ドアの後ろの端の面にも

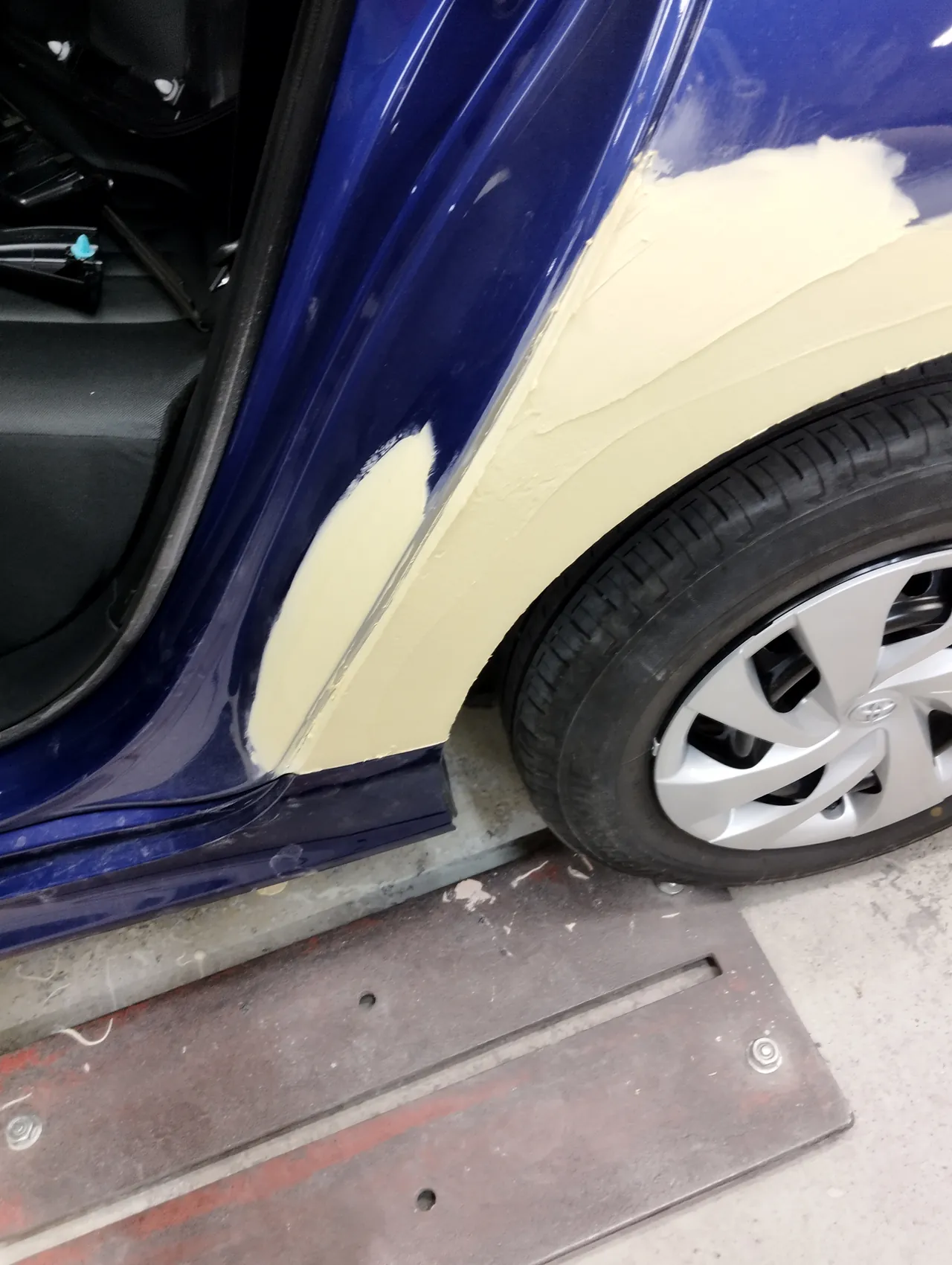

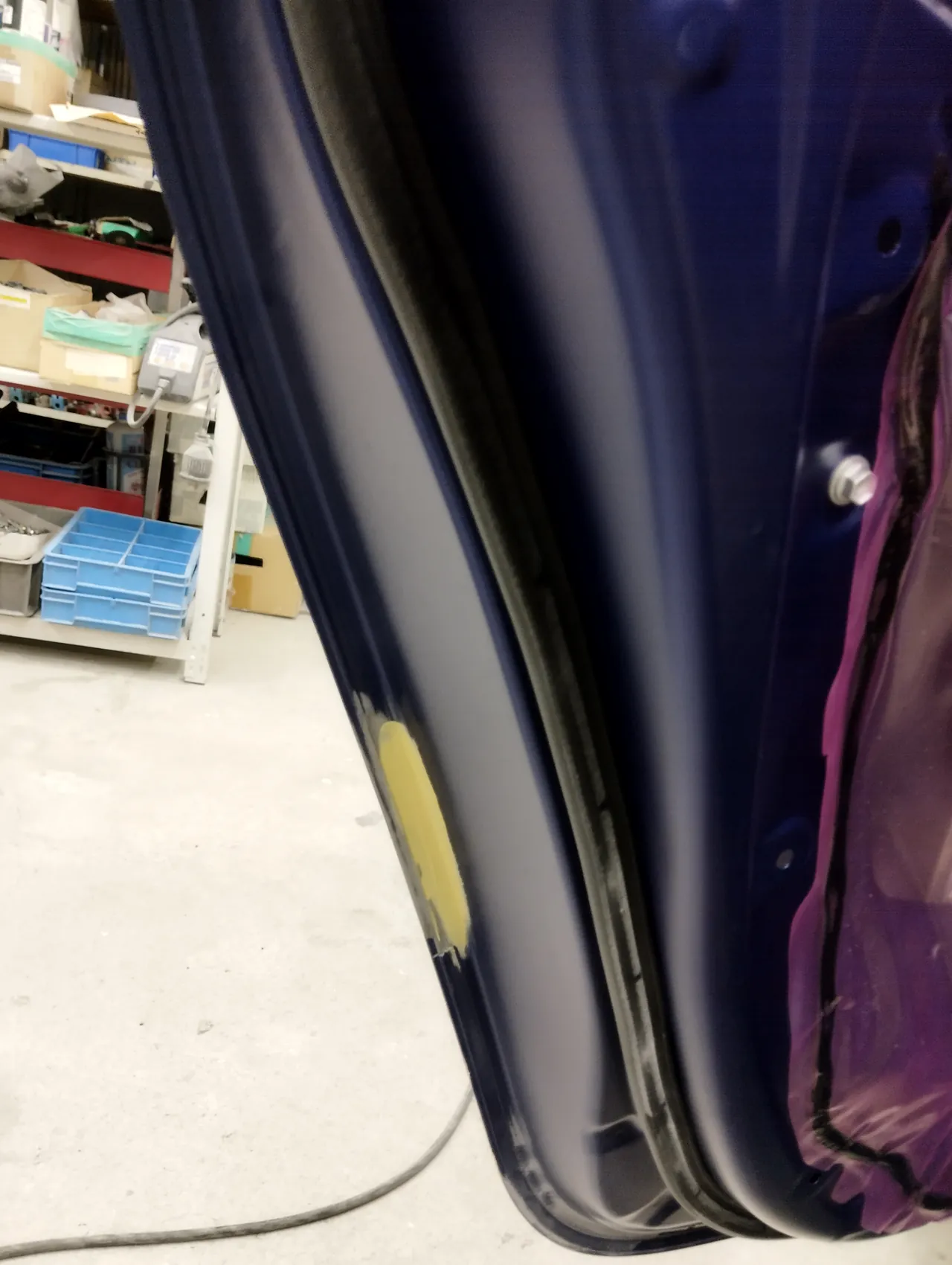

パテは、外から見える面だけに付けているわけではありません。左の写真はドアを開けて見たクォーターで、ドアが閉まる側の縁と、その先の外側の面にパテがのっています。右の写真は、開けた左リヤドアの後ろの端の面です。ドアを閉めると隠れるこの面にも、クリーム色のパテが付けてあります。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
サフェーサー｜修理した範囲だけを、紙で窓のように囲って

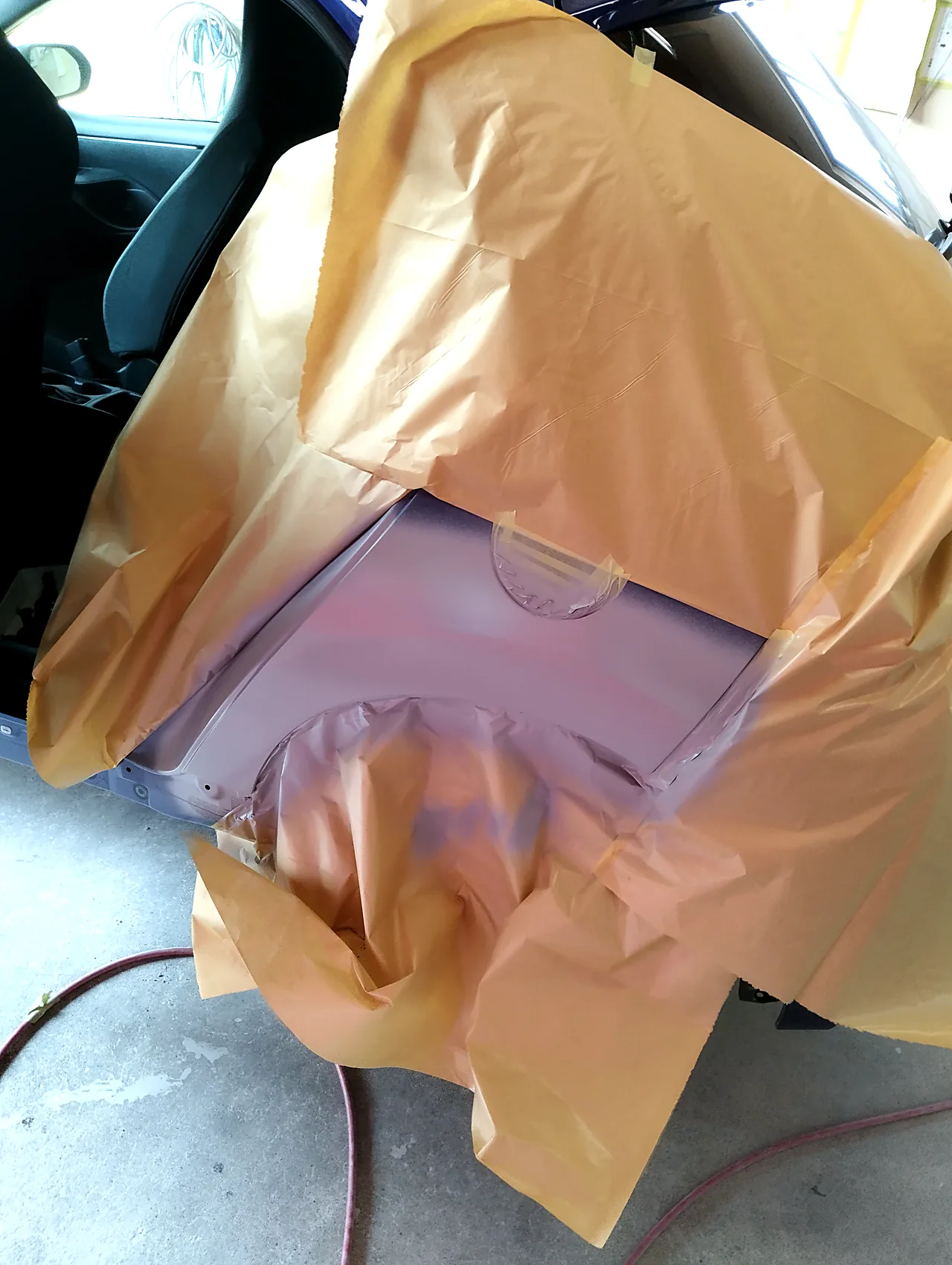

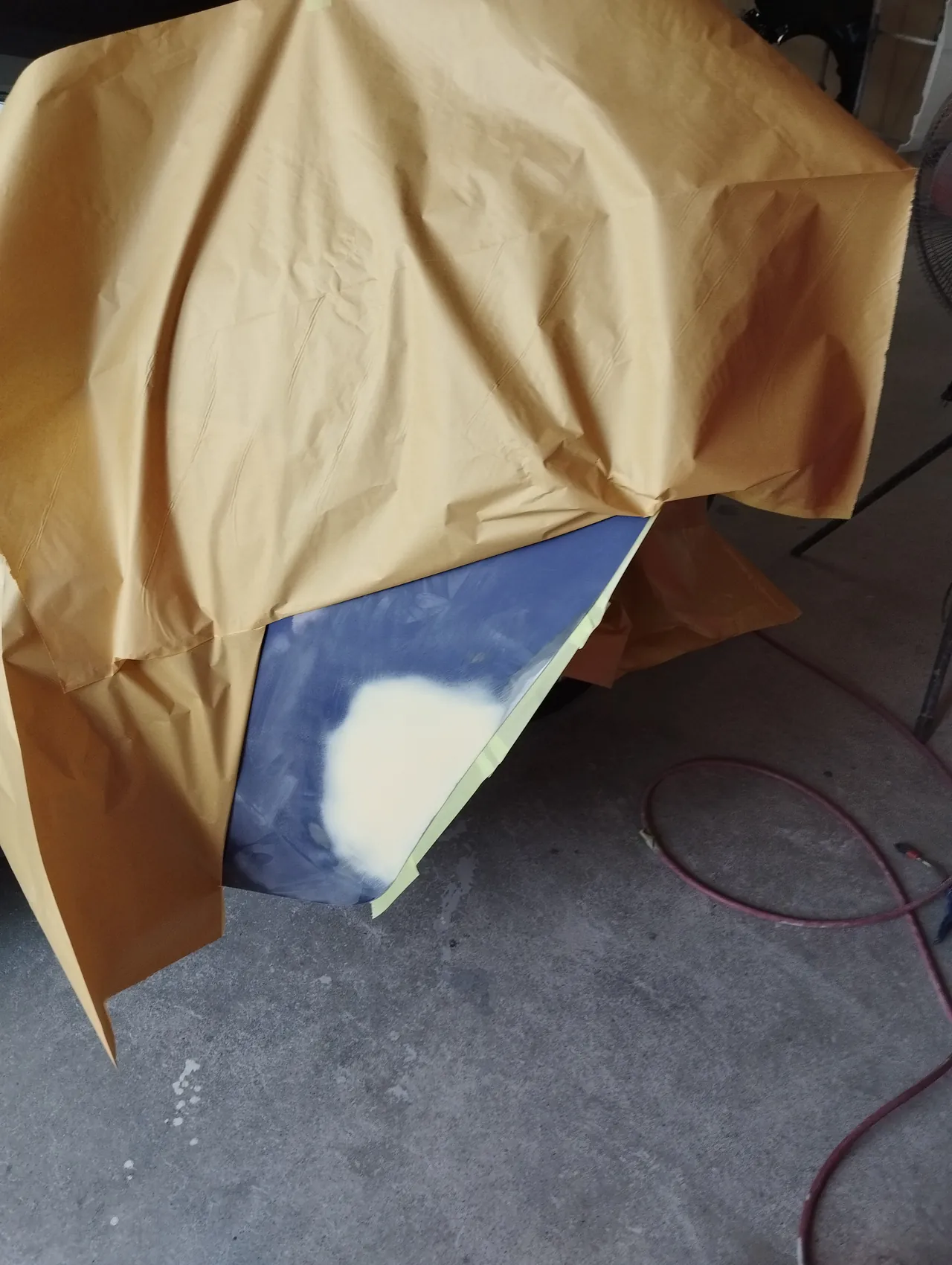

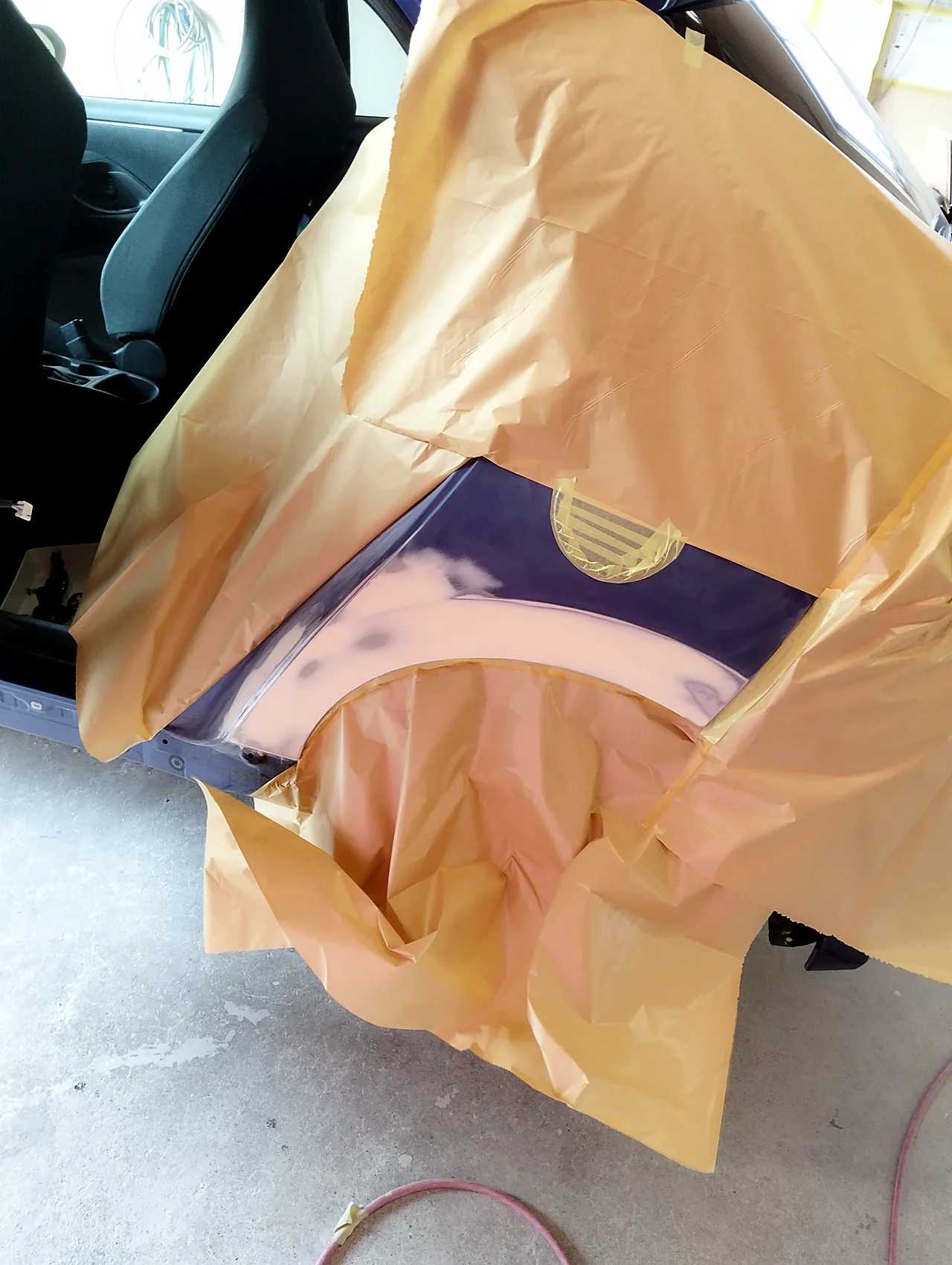

パテで面を整えたら、サフェーサー（色をのせる前の下地）を吹きます。その前に、吹かない所を紙で覆いました。左の写真のクォーターは、修理した範囲だけを窓のように開けてまわりを紙で囲み、給油口のふたもテープでふさいでいます。右の写真のドアも、後ろ下のパテのまわりだけを開けてあります。

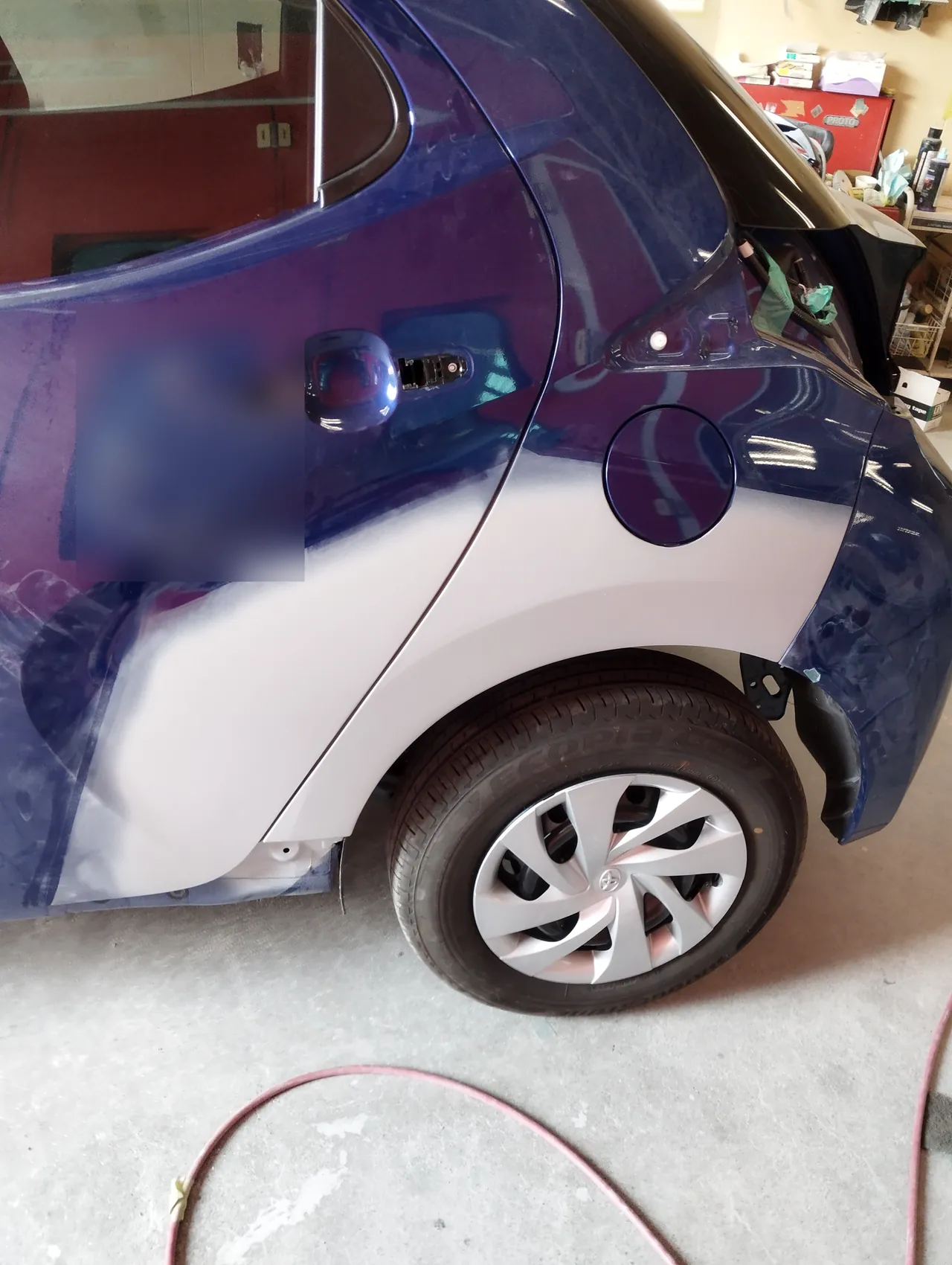

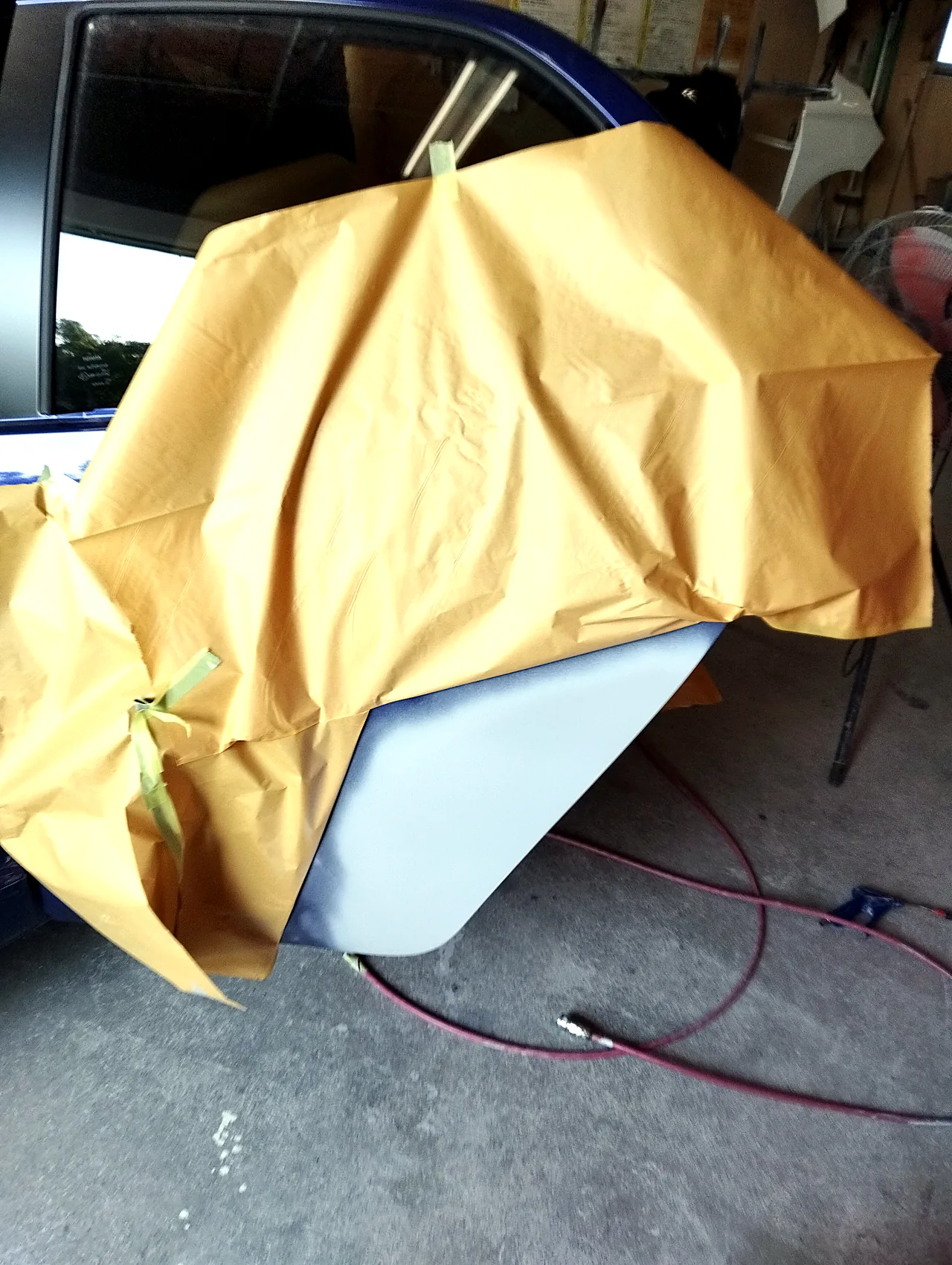

下の写真は、クォーター、ドアの後ろ下、紙を外した左後ろの全体の順です。紙で囲った範囲の中だけが、明るい灰色に変わりました。この時点で、ハンドルの握りとテールランプはまだ外したままで、リヤバンパーは車に付いています。
塗装ブース｜車をビニールで包み、ドアは開けて端の面まで

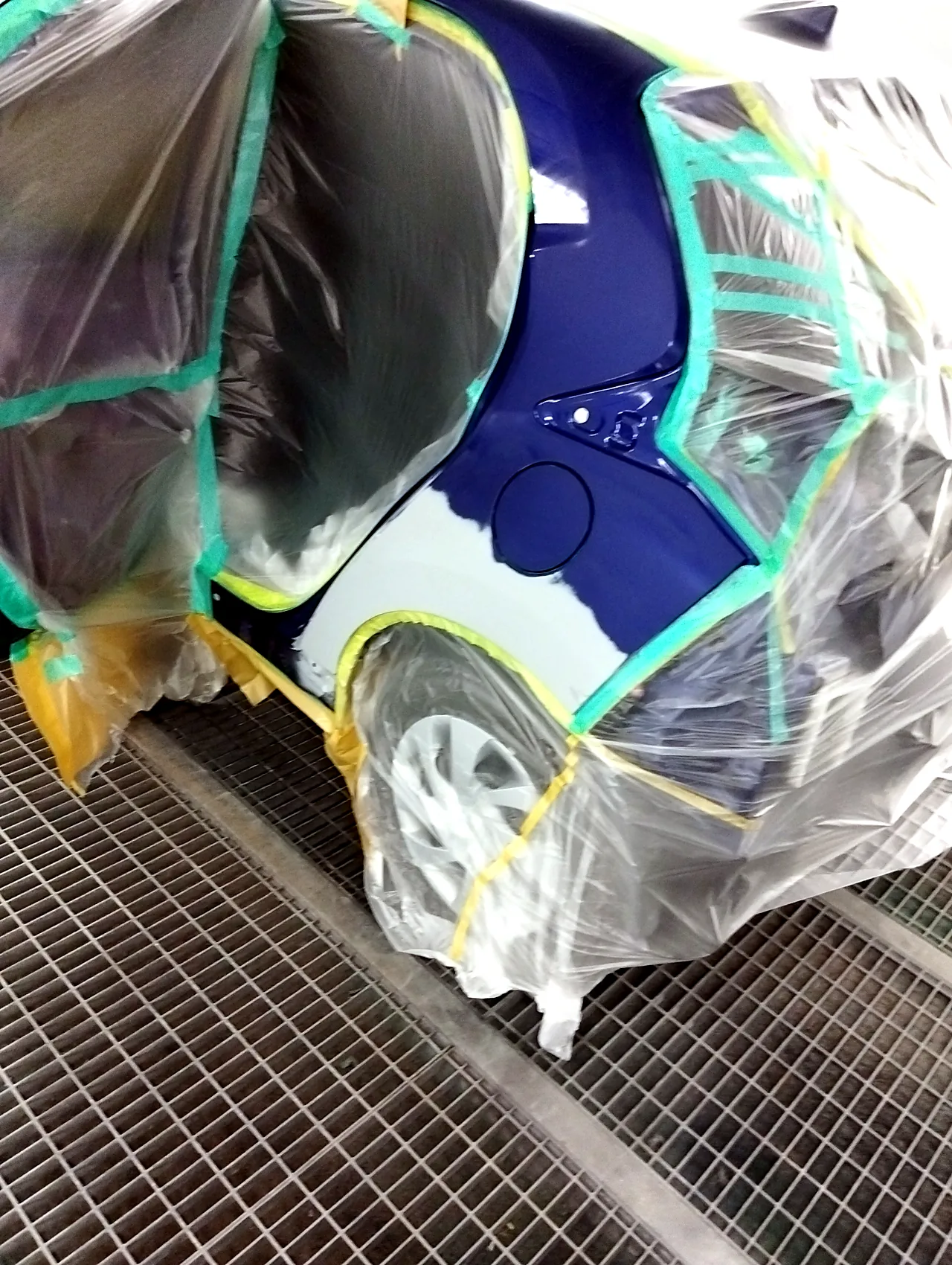

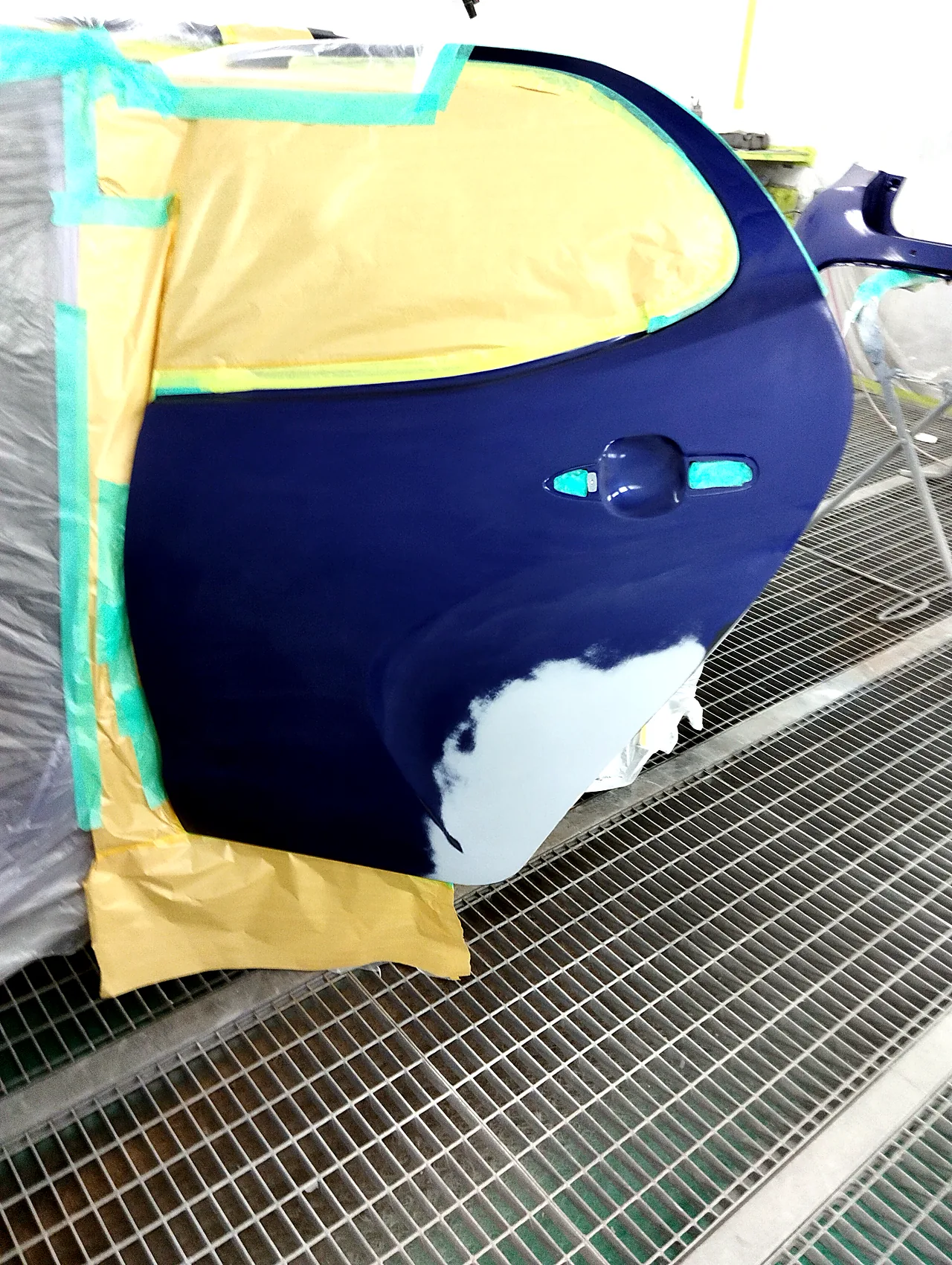

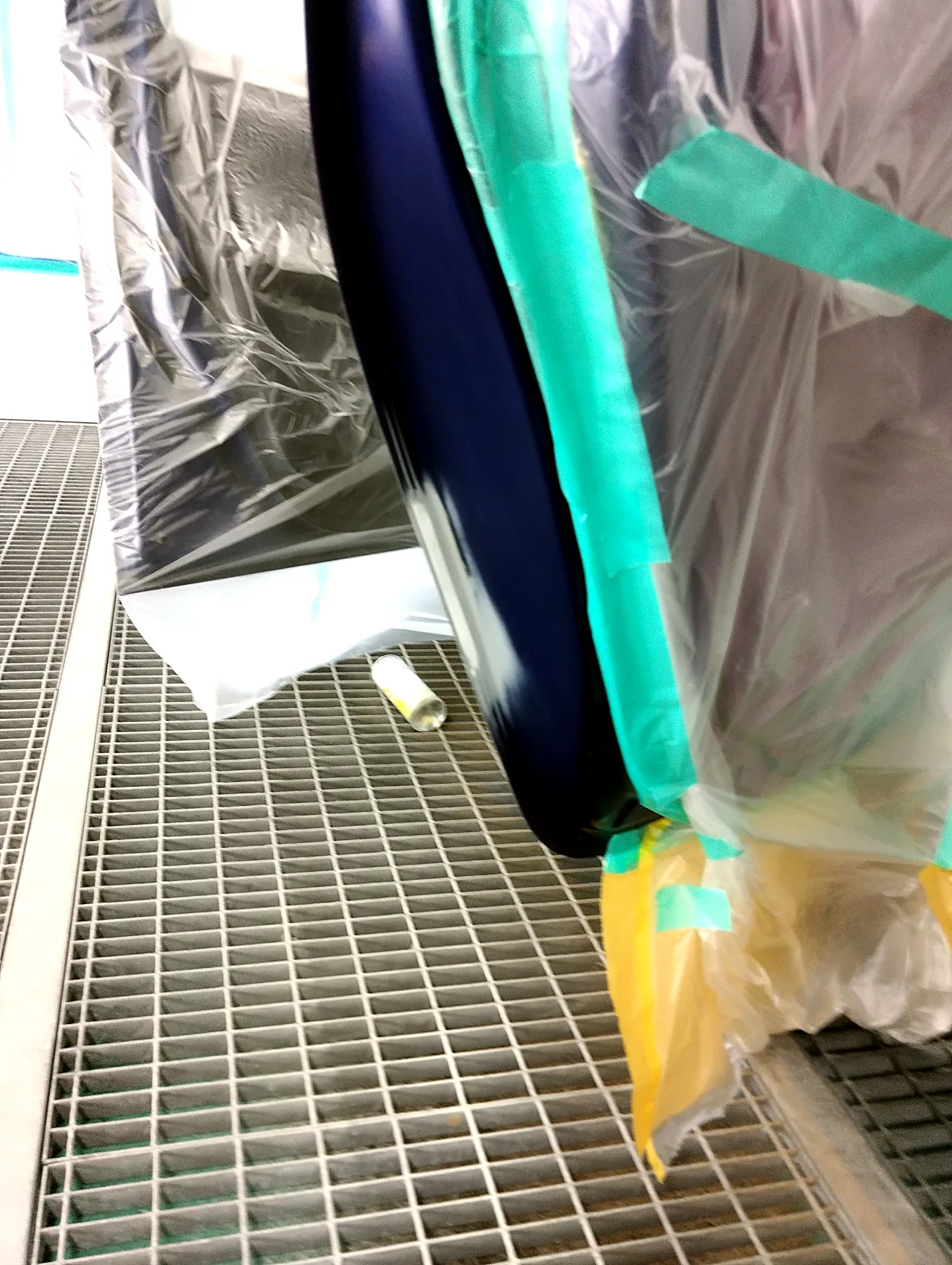

ここからは、塗装ブース（ほこりの少ない塗装専用の部屋）での作業です。車は透明なビニールですっぽり包み、塗る2枚だけを外に出しました。クォーターは、後輪のアーチの縁に沿って細い黄色のテープを貼り、そこを塗る範囲の境にしています。ドアは窓と前の端を紙で覆い、ハンドルの取り付け穴は緑のテープでふさぎました。ドアを開けると、後ろの端の面にもサフェーサーの灰色が見えます。下の写真は、クォーター、ドア、開けたドアの後ろの端の順です。
リヤバンパー｜車から外して、スタンドの上で8W7に

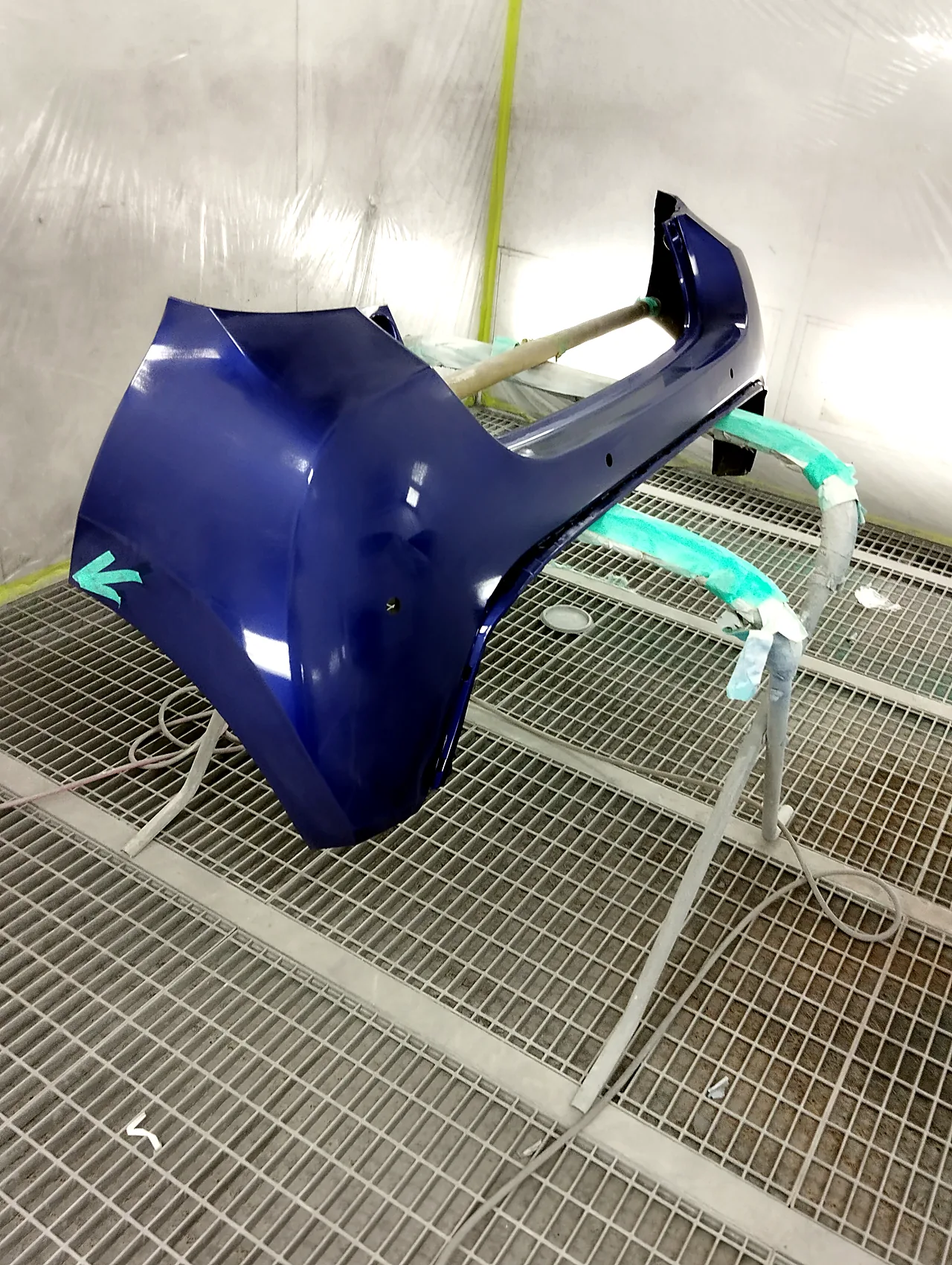

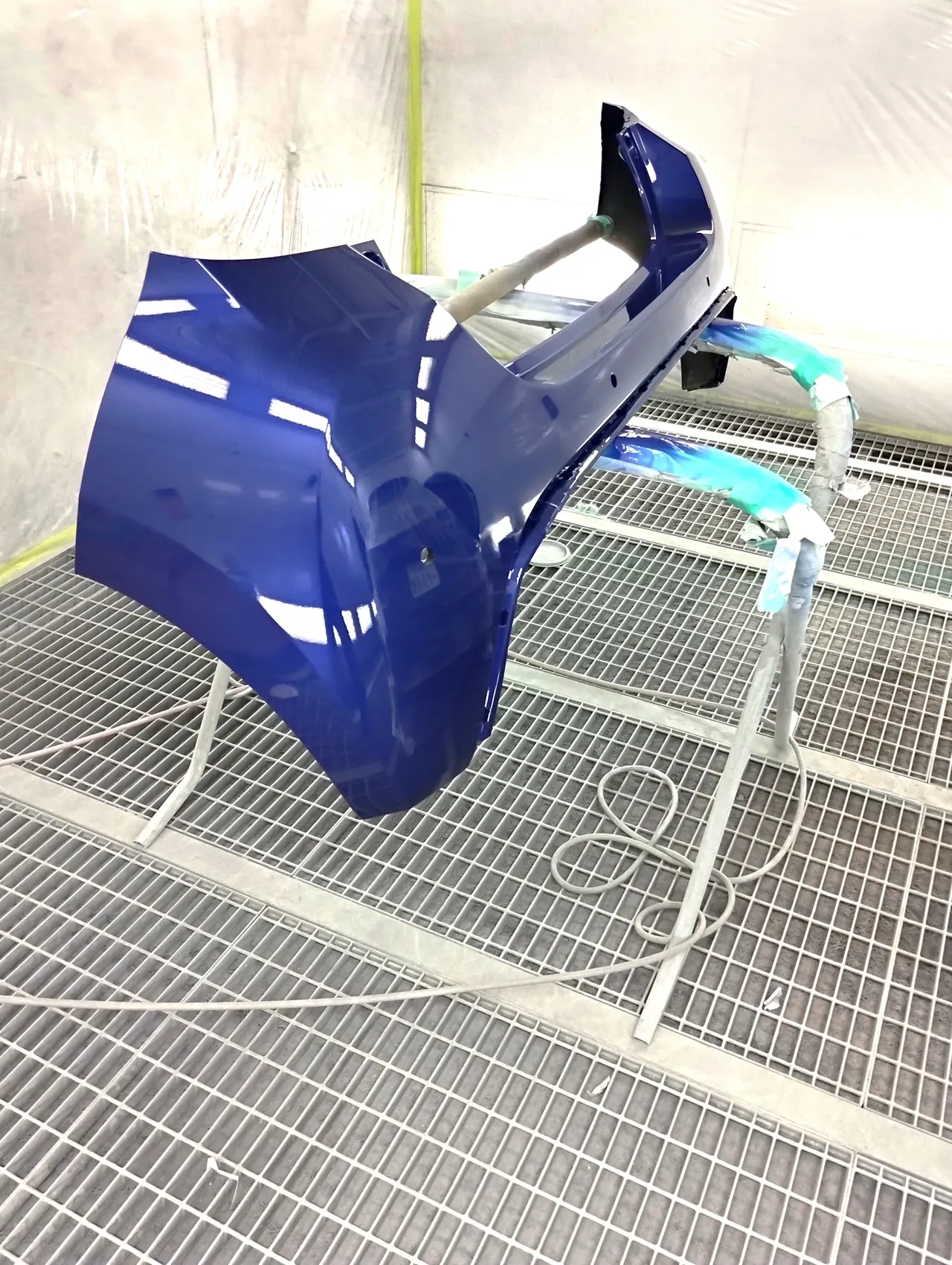

リヤバンパーは、車から外して塗装ブースのスタンドに載せて塗りました。左の写真が塗る前で、角には緑のテープで矢印の印が貼られています。右の写真が塗り終えたあとで、矢印のテープは外され、バンパーの面にブースの照明がくっきりと映っています。
塗装後｜ドアの外側の面から、閉めると隠れる端の面まで

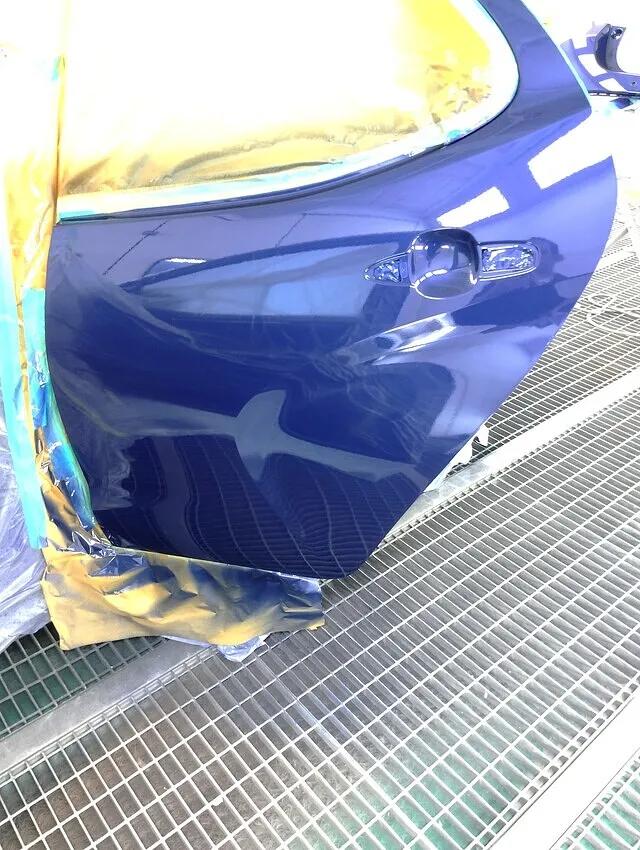

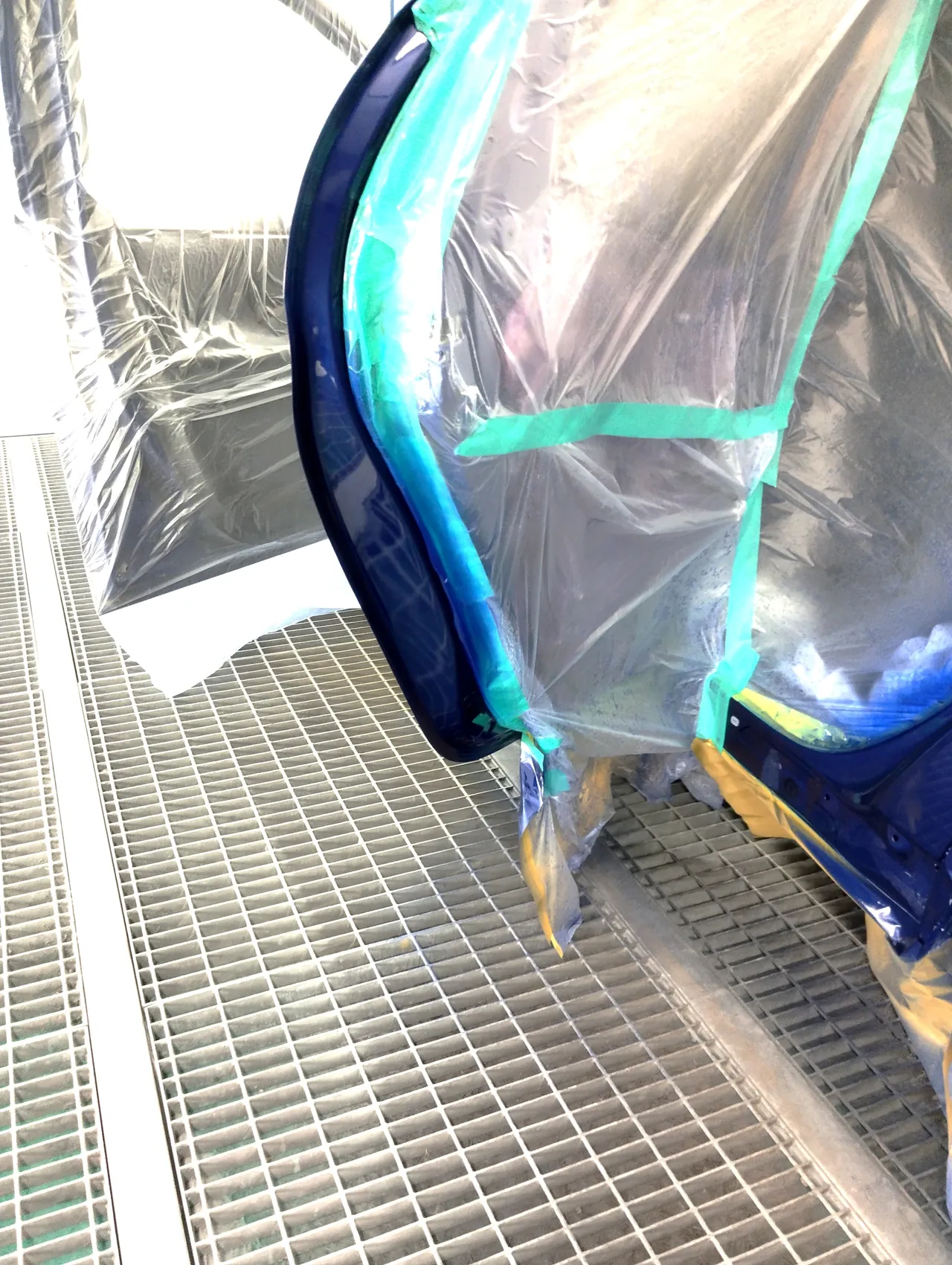

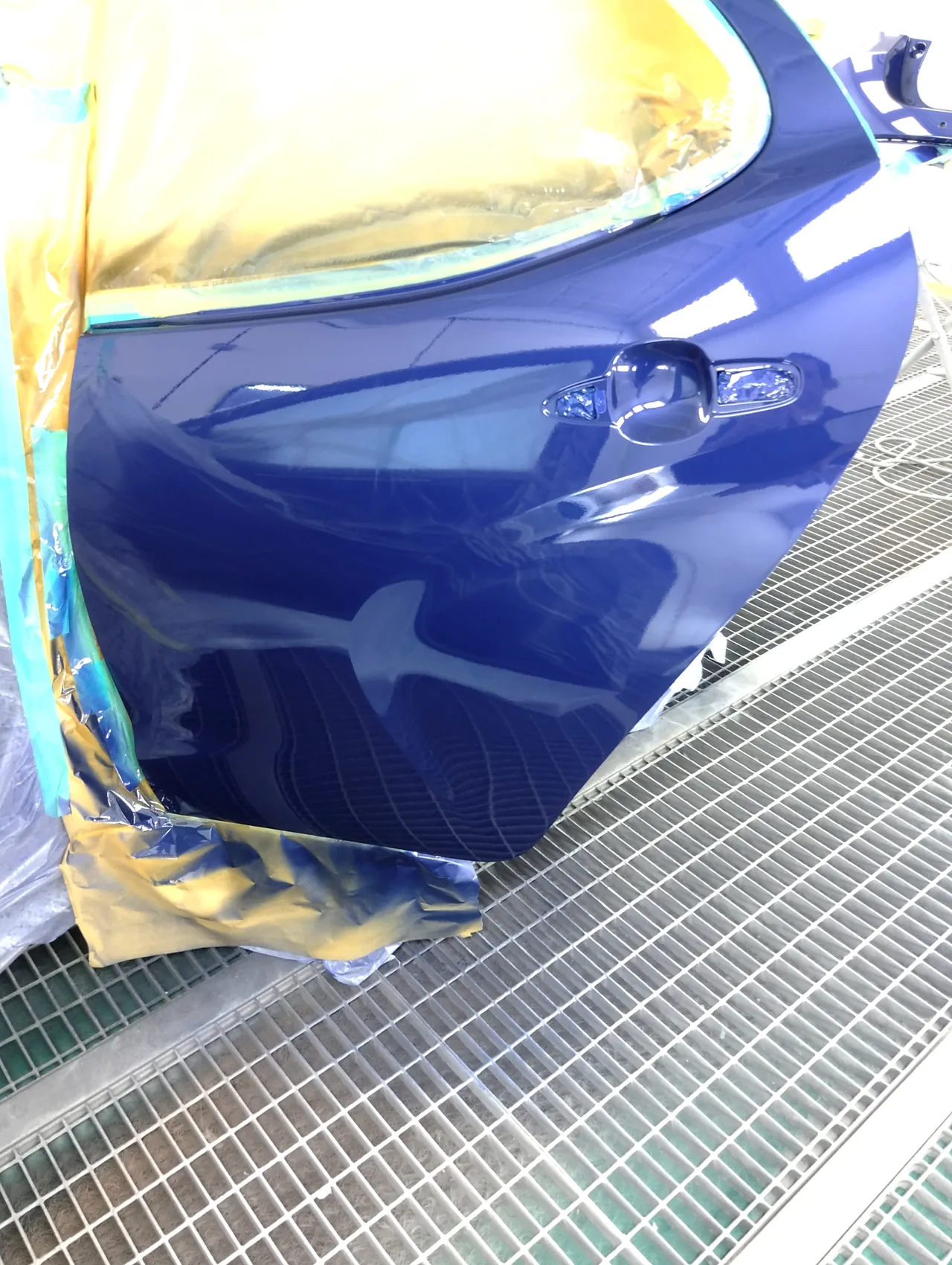

色は、コーションプレートの COLOR の欄にある8W7です。トヨタの色名はダークブルーマイカメタリックで、名前のとおり、マイカやメタリックの粒を含んだ青です。左の写真は塗り終えた左リヤドアで、ハンドルのくぼみの中まで、ドアの面と同じつやの青になっています。右の写真はドアを開けたところで、下のほうにサフェーサーの灰色が見えていた後ろの端の面も、外側と同じ青で塗られています。

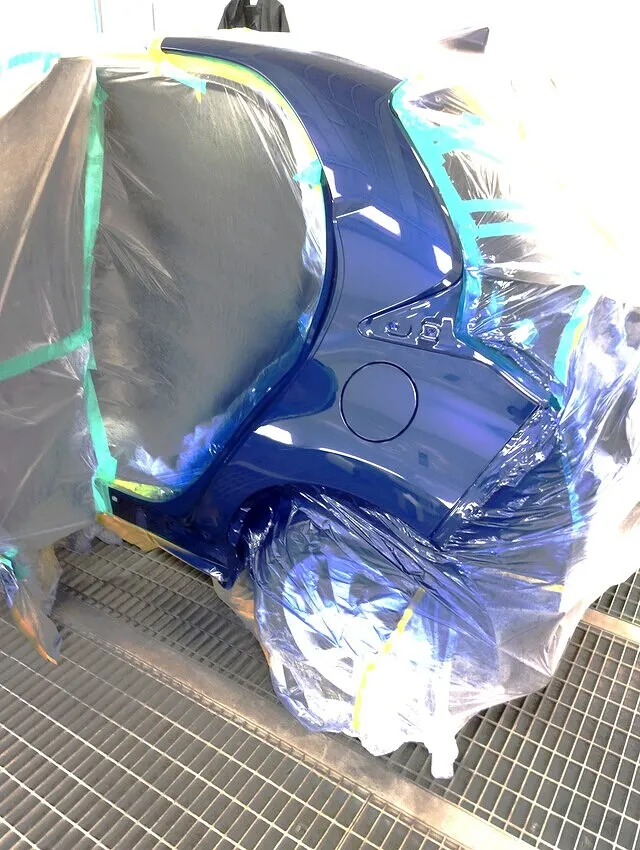

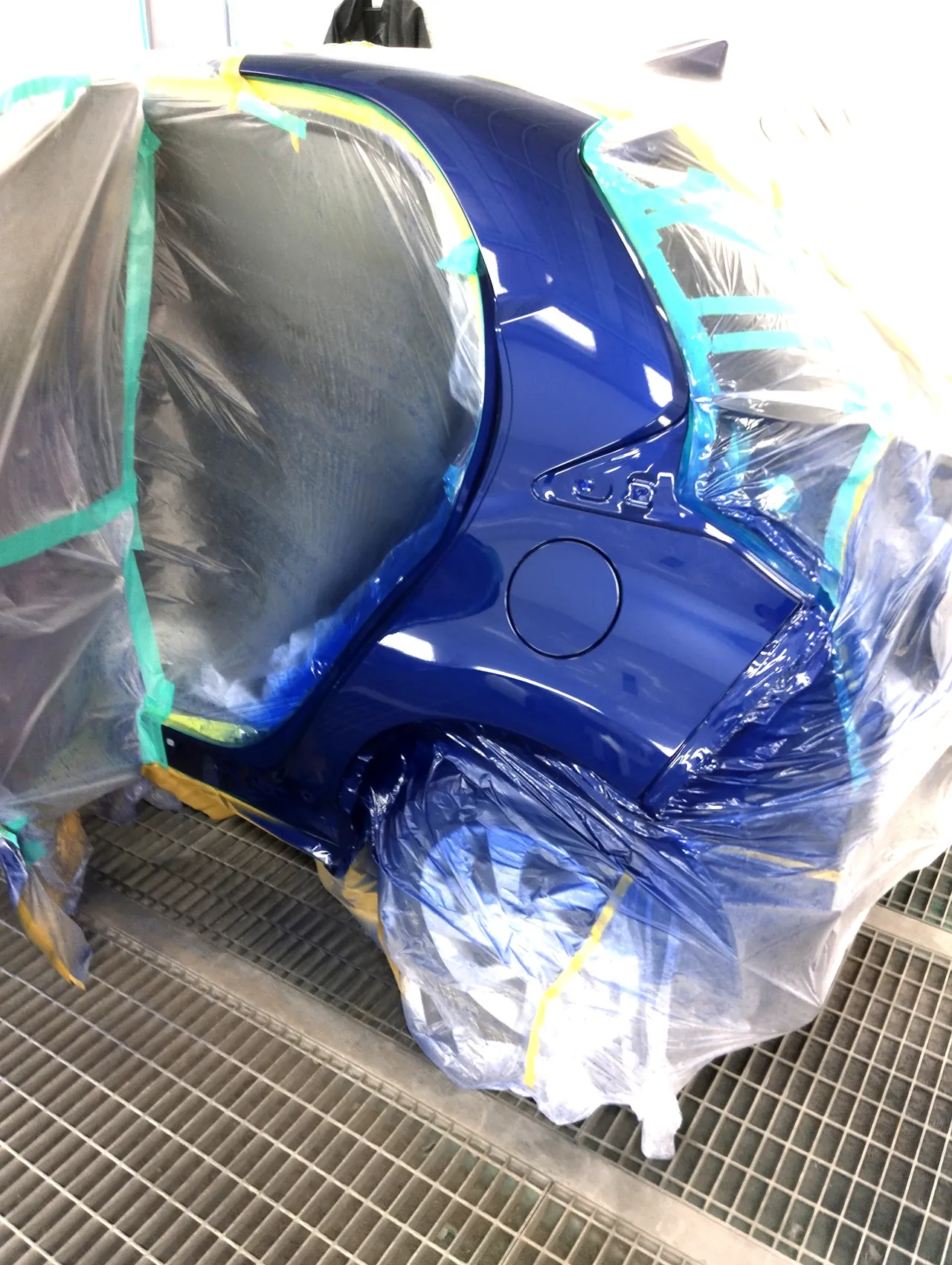

クォーターも、車体の上で同じ8W7に塗り上がりました。サフェーサーで灰色だった前の縁から後輪の上までの範囲も、給油口のまわりや後ろの角と同じつやの青になっています。開けたドアの奥、車内の側はビニールで覆われたままです。
完成｜雨の屋外で見た、左リヤドアとクォーター

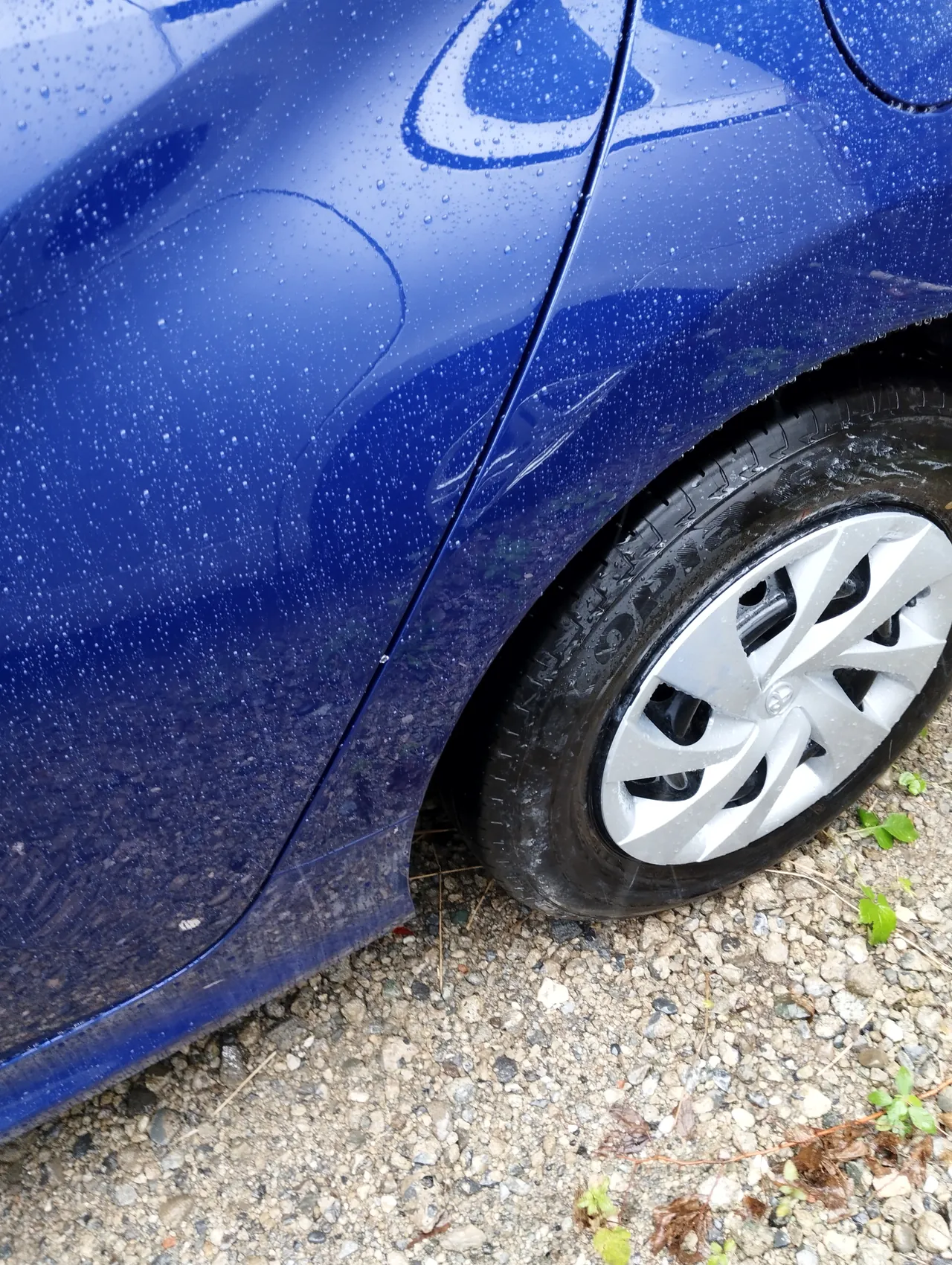

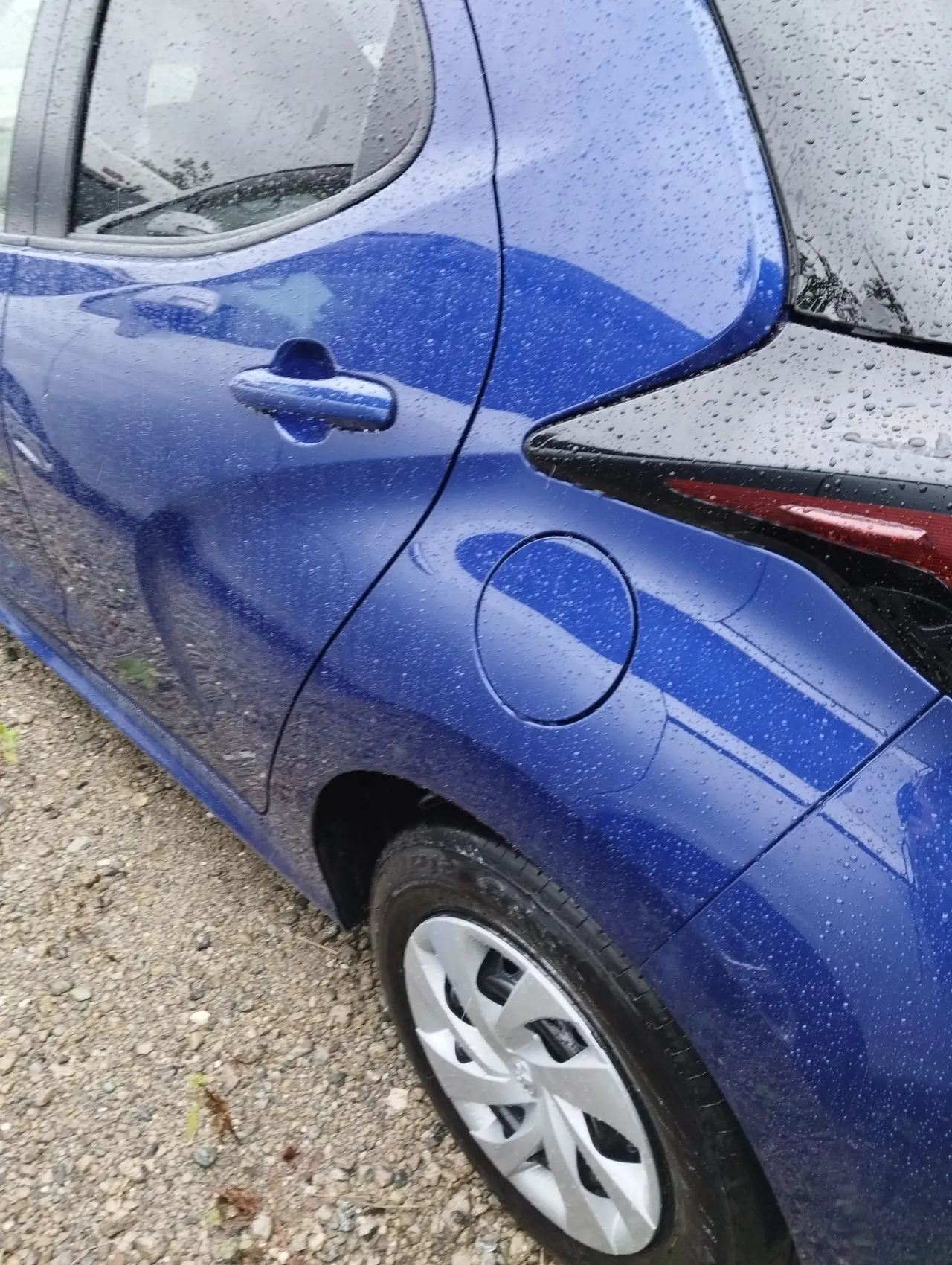

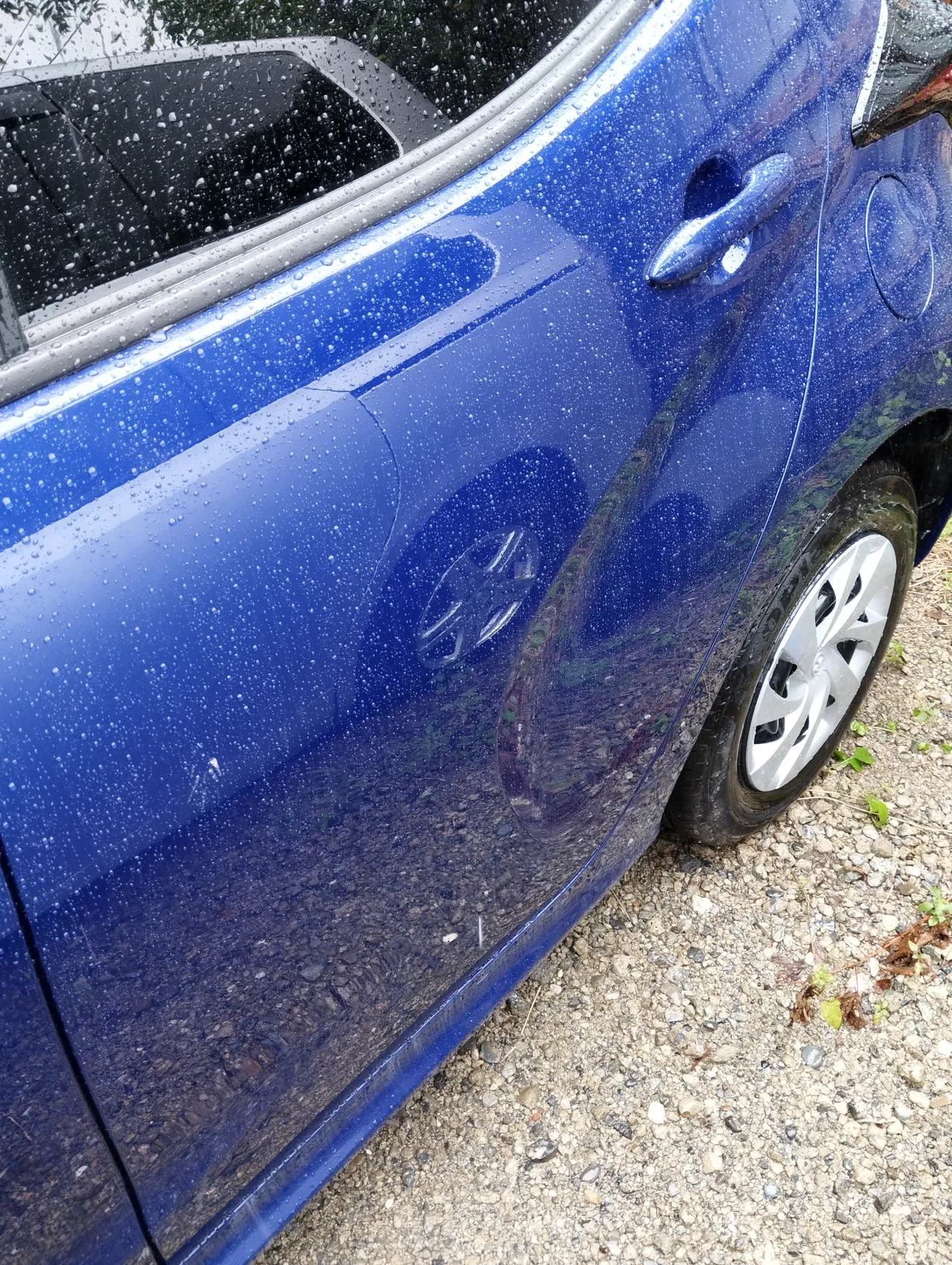

部品を戻した完成の写真は、雨の日の屋外で写しています。車の表面には雨粒が残っていますが、外していたドアハンドルとテールランプは元の位置に付き、入庫のときにテープが貼られていた合わせ目のまわりも、ドアとクォーターが同じ青で並んでいます。下の写真は、左リヤドア、合わせ目と後輪のまわり、左後ろ斜めからの順です。
職人の技｜縁を表から引き、閉めると隠れる面まで同じ手順で
研ぎから塗装まで、写真に残っている手間を5つに分けて挙げます。
① 車体側の縁は、外へ引き戻す クォーターの前の縁には波形のワイヤーを溶接し、くし形の工具とスライドハンマーで引き出しています。パネルを切り離さずに、今ある鉄板の形を戻す直し方です（引き出し板金の写真）。
② 研いだ範囲のふちに段 研いだ範囲のふちは段々に落とし、鉄板と残した塗装の境目をなだらかにつないでいます（研いだ跡の写真）。
③ 外せる部品は、先に外す リヤバンパー、左テールランプ、ドアハンドルの握る部分、ドアの下の部品を外して作業し、リヤバンパーはスタンドの上で塗っています（取り外し・リヤバンパーの写真）。
④ 下地を吹く範囲を、紙で決める サフェーサーは修理した範囲を紙で窓のように囲ってから吹き、塗装ブースでは後輪のアーチの縁に細いテープを沿わせて境を決めています（サフェーサー・塗装ブースの写真）。
⑤ 閉めると隠れる面まで ドアの後ろの端の面にもパテとサフェーサーを入れ、ドアを開けた状態で外側と同じ青をのせています（パテ・塗装後の写真）。
職人の想い｜2年に満たないヤリスを、元のパネルのまま
このヤリスは、登録から2年に満たない車でした。傷はドアとクォーターの境目に集まっていましたが、どちらも取り替えずに、元のパネルのまま直しています。まだ新しい車に付いた傷だからこそ、合わせ目の細い擦り傷も軽く見ずに直したいというのが、ケービーエスの思いです。
代車のご相談｜5人乗りのヤリスをお預かりするあいだに
ヤリスは5人乗りのコンパクトなハッチバックです。勝田レンタカーには、同じトヨタのアクア ハイブリッド（令和7年式・モデリスタ仕様）や新型プリウスがあり、少し車高のあるヴェゼル ハイブリッド、7人で乗れるフリード e:HEV もそろえています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカーの事故代車ラインナップ例
令和7年式アクア ハイブリッド（モデリスタ仕様）の代車ページへ
ヴェゼル ハイブリッド（6AA-RV5・令和6年式）の貸出車両ページへ
まとめ｜ヤリスの左後ろを、ドアもクォーターも元のパネルのまま
今回のヤリス（5BA-KSP210）は、左リヤドアの後ろ下から左リヤクォーターにかけての擦り傷とへこみを、どちらのパネルも交換せずに直し、クォーターの前の縁はワイヤーで引き出してから、パテとサフェーサーを重ねて8W7で塗り上げた事例です。リヤバンパーもスタンドの上で塗り、ドアは閉めると隠れる後ろの端の面まで同じ青にそろえています。
ドアとクォーターの合わせ目にかかる傷は、2枚のパネルの両方に手を入れることになります。ケービーエスでは、傷の範囲とへこみの深さを拝見したうえで、どこを研ぎ、どこを引き出し、どの部品を外して塗るかをご説明しています。
左後ろの擦り傷やへこみも、今の様子をお聞かせいただくところから承ります。お気軽にお問い合わせください。
