横浜市都筑区の株式会社ケービーエスで、レクサスIS 300hの左リヤクォーターのへこみを、交換せずに板金で直しました。クォーターは、リヤフェンダーとも呼ばれる、後輪のまわりを包む車体のパネルです。へこみは後輪のすぐ後ろ、リヤバンパーとの合わせ目の上にありました。リヤバンパーは車から外してカラー番号085で塗り、下側の黒い部品と、バンパーを車体に留める左の部品は取り替えています。型式は6AA-AVE30（30系）のハイブリッド車で、初度登録から約2年の車です。
車体のパネルがへこむと、パネルごと取り替えるのか、バンパーまで外すことになるのかが気になるところです。登録から2年ほどの車なら、なおさらだと思います。このISも、へこみの下のバンパーの角から、黒い下側の部品の縁まで、こすれた跡がありました。
修理前と修理後｜レクサスISの左リヤクォーターとバンパー

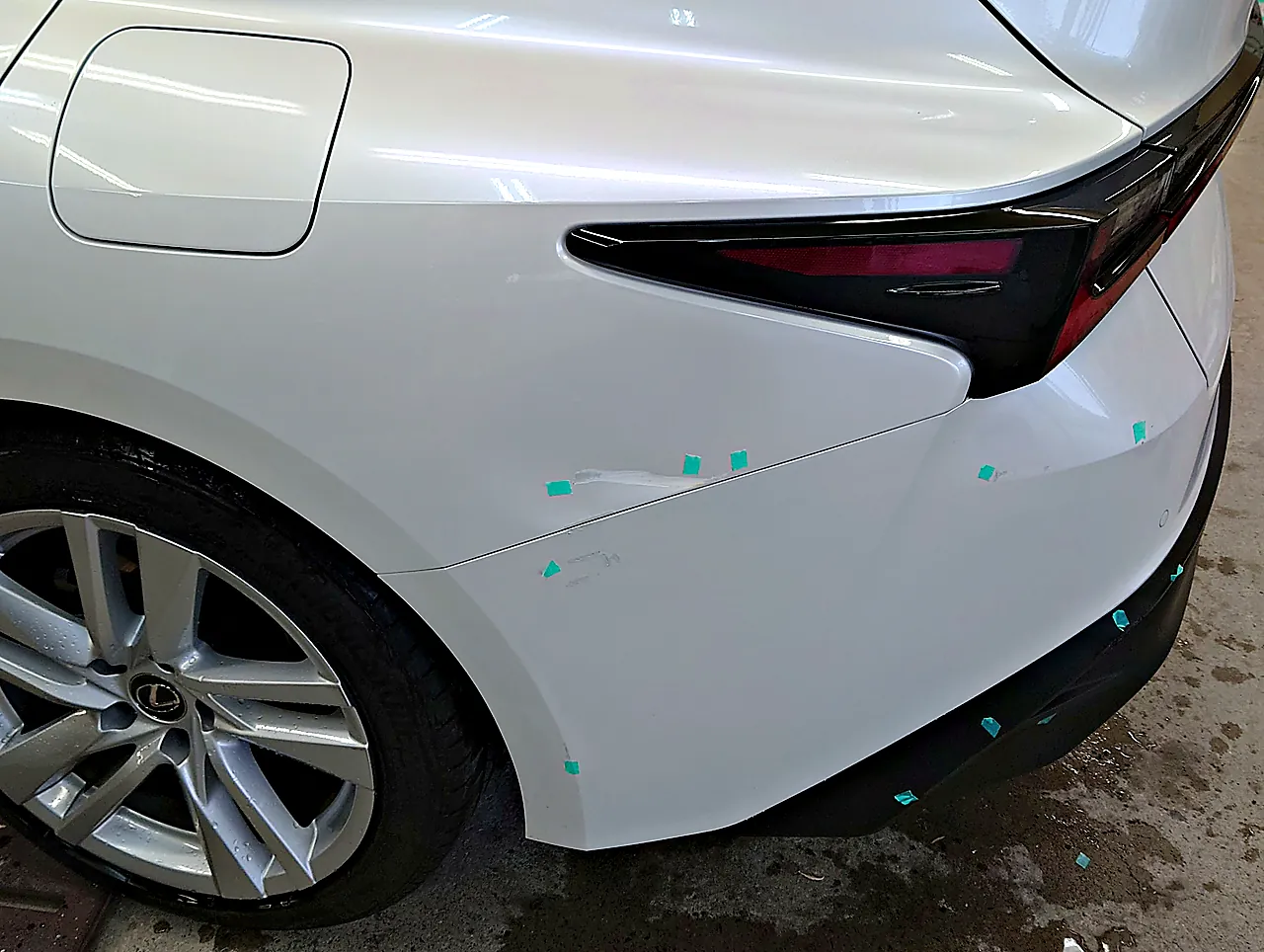

左の写真が修理前、右の写真が修理後で、どちらも工場の中で左後ろから写したものです。修理前は、クォーターの下のほうがくぼみ、まわりに緑のテープの印が並んでいます。

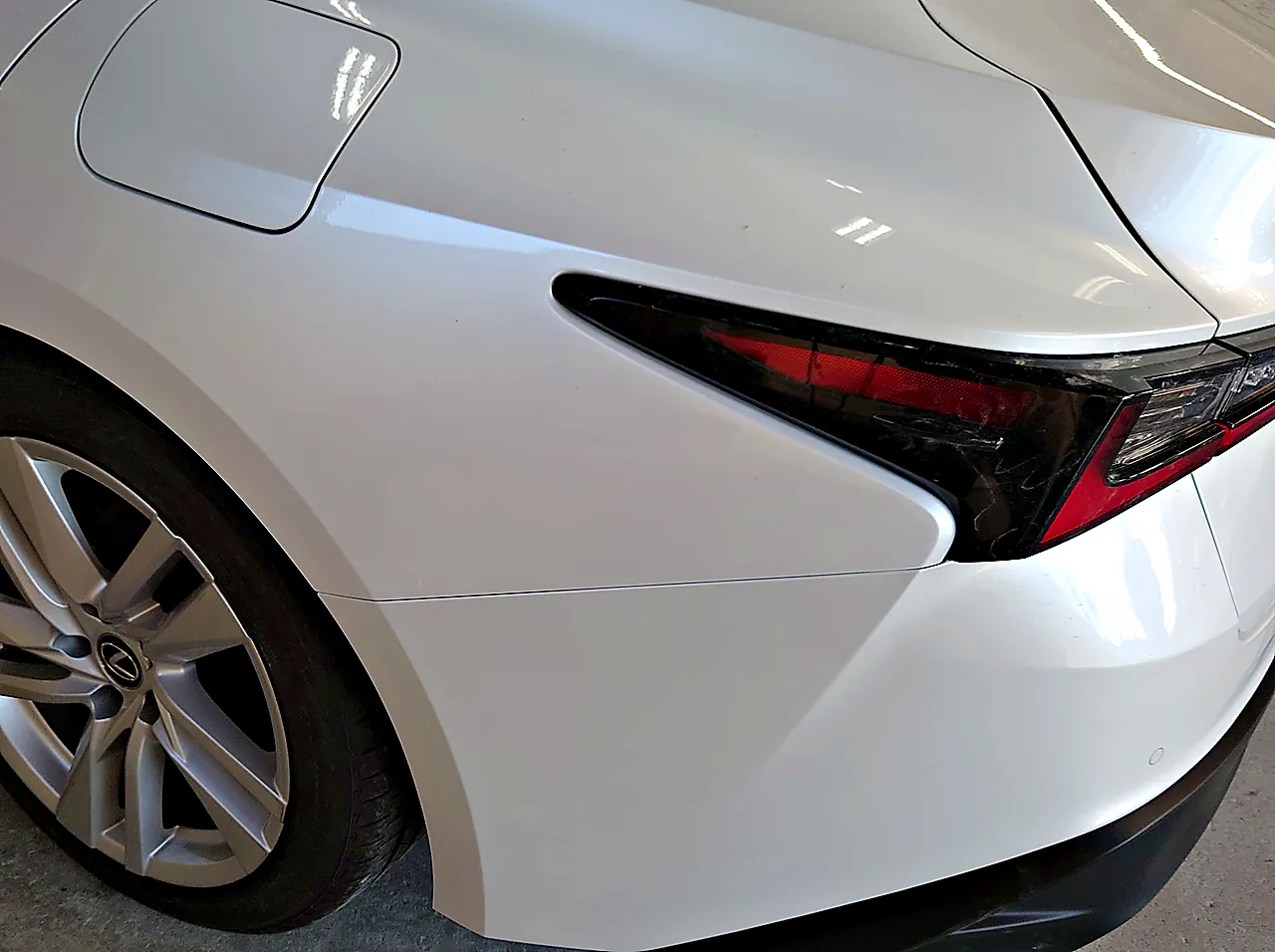

修理後は印のテープもなくなり、給油口の後ろからテールランプの下まで、くぼみのない面が続いています。
| 項目 | 内容 |
|---|---|
| 車種 | レクサス IS 300h（30系・ハイブリッド車・乗車定員5人） |
| 型式 | 6AA-AVE30（車検証） |
| 初度登録 | 令和6年10月（車検証） |
| カラー | 085（ソニッククォーツ）／車体のコーションプレートの COLOR 欄の番号 |
| ご相談 | ホームページを見てご依頼 |
| 損傷箇所 | 左リヤクォーター（後輪の後ろ、リヤバンパーとの合わせ目の上）のへこみとこすれ跡／リヤバンパーの左の角のこすれ／リヤバンパーの下側の黒い樹脂の部品（左）の縁の削れ |
| パネルごとの直し方 | 左リヤクォーター：板金（研いで鉄板を出し、パテで形を整える）と塗装／リヤバンパーの白い部分：車から外して塗装／リヤバンパーの下側の黒い部品：交換／リヤバンパーサポート（左）：交換 |
| 交換した部品 | リヤバンパーの下側の黒い樹脂の部品／リヤバンパーサポート（左） |
| 取り替えなかった所 | 左リヤクォーター（板金とパテで修理）／リヤバンパーの白い部分（外して塗装） |
| 塗装範囲 | 左リヤクォーター1枚（給油口のふたを含む・後ろのドアとトランクはマスキングで覆う）／リヤバンパーの白い部分（外してスタンドの上で） |
| クリヤー | グリフィスクリヤー（3:1・缶に「イージス」・日本ペイント）＝耐スリ傷タイプ |
| 主な工程 | 傷の場所に印を付けて記録 → バンパーの角を外し、クォーターのへこみのまわりを研ぐ → パテ → マスキング → 塗装ブースでクォーターとバンパーを塗装 → サポートと下側の部品を替えて組み付け → 診断機での確認とセンサー4か所の角度測定 |
| 修理後の確認 | 診断機の全システムの一覧で、見えている範囲に赤（異常）の表示なし／バンパーの丸いセンサーの位置4か所に、デジタルの角度計の軸を当てて角度を測定 |
ご相談の前に｜直す所と替える所、費用と日数の決まり方
どこを交換して、どこを直すのか。その見きわめができる技術があるからこそ、お客様にお出しできる修理の案が広がる。それが代表メッセージで伝えている考えです。
交換か修理か このISでは、へこんだ左リヤクォーターは取り替えずに板金で直し、リヤバンパーの白い部分も外して塗り直しました。取り替えたのは、縁の削れていた黒い下側の部品と、バンパーを留める部品の2点です。一般に、後輪のまわりのクォーターは車体に溶接で付いていることが多く、取り替えるには切り離して付け直す大きな作業になります。直すか替えるかの考え方は、板金と交換の分かれ目を説明した記事にまとめています。
費用 金額は、取り替える部品、板金で直す手間、塗る範囲で変わります。このISなら、クォーターのへこみを直す手間と、クォーターとバンパーの2か所の塗装、取り替えた下側の部品とサポートがそれにあたります。店によって金額が開くわけは、同じキズで見積もりが倍も違う理由で説明しています。通常の見積りは無料です。バンパーを外して奥を確かめるなど、いつもの見積りを超える作業が要るときは、先に費用をお伝えしてから行います。
お預かりの日数 日数は、直す範囲と塗る部品の数、取り寄せる部品の届く時期で変わります。このISでは、下側の部品とサポートも取り寄せました。お車と部品の見通しを確かめたうえで、目安をお伝えします。くわしくは、修理期間の目安についての記事で説明しています。
保険を使うとき 保険を使う修理も、自費の修理もご相談いただけます。進み方の違いは、保険を使う修理と自費の修理のちがいで説明しています。
はじめは、車の全体、傷に寄った1枚、車検証の3枚の写真を送っていただければ足ります。後ろの角の傷なら、バンパーの下の黒い部分まで入れて撮ると、傷の続き方が伝わります。
ISを預けているあいだの足をどうするかも、お見積りの段階でご相談ください。わナンバーのレンタカーを、ケービーエスの勝田レンタカーで200台以上持っています。どの車をお使いいただけるかは、空きや、保険の内容によって変わります。
ホームページを見てケービーエスへ｜白のIS 300h
ケービーエスのホームページを見て、このレクサスIS 300hの修理をご相談いただきました。後ろに「IS 300h」のエンブレムが付く、ハイブリッドのセダンです。
損傷確認｜へこみはクォーター、削れはバンパーの下側

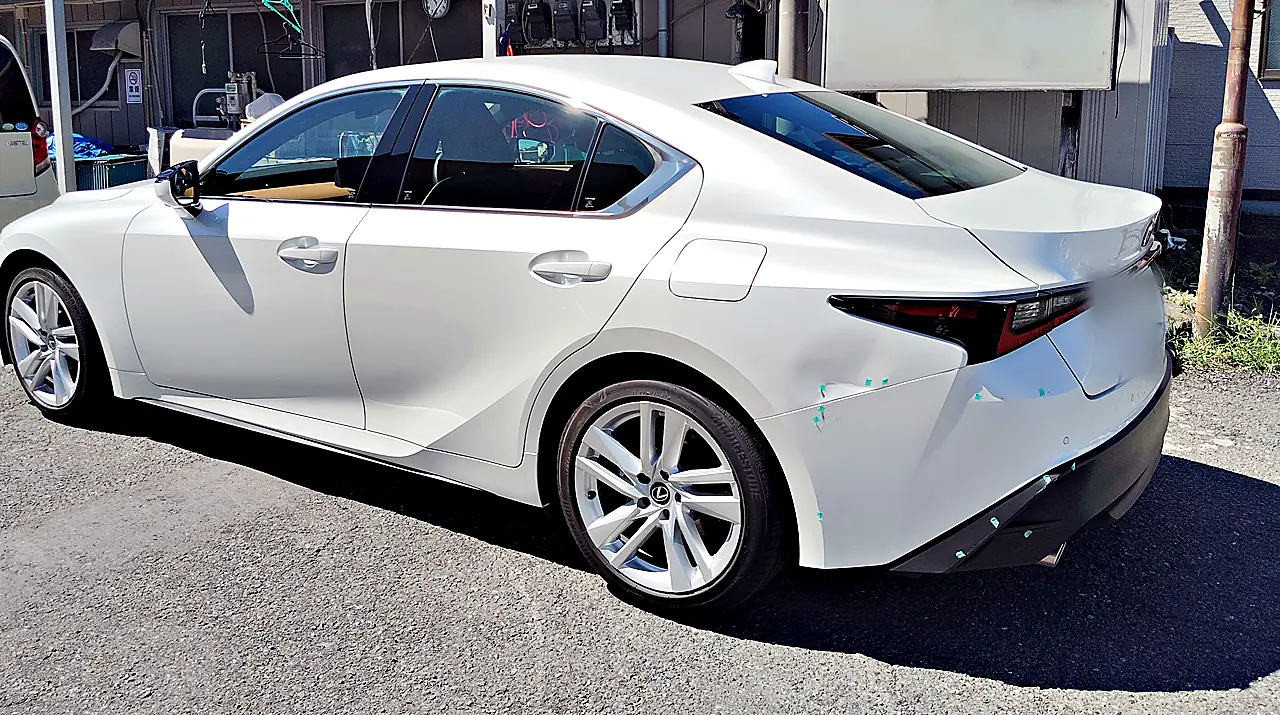

修理の前には、左側の全体と傷の寄りを写し、傷のある所に緑のテープで印を付けました。横から見ると、傷は左の後ろの角に集まっていて、クォーターと、バンパーの角・下側にあります。

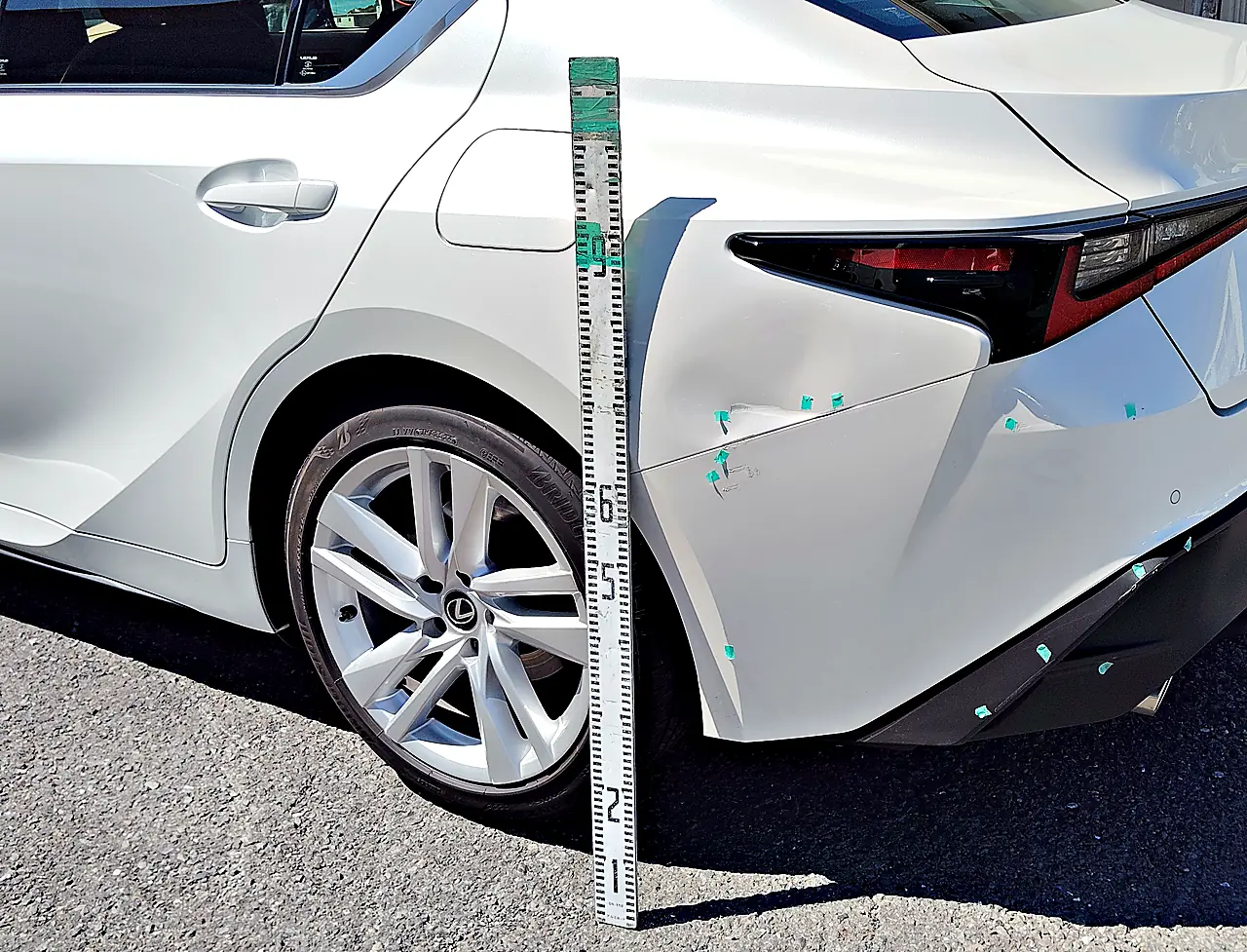

へこみの横には目盛りの付いた棒を立て、どの高さにあるかも写真に残しています。

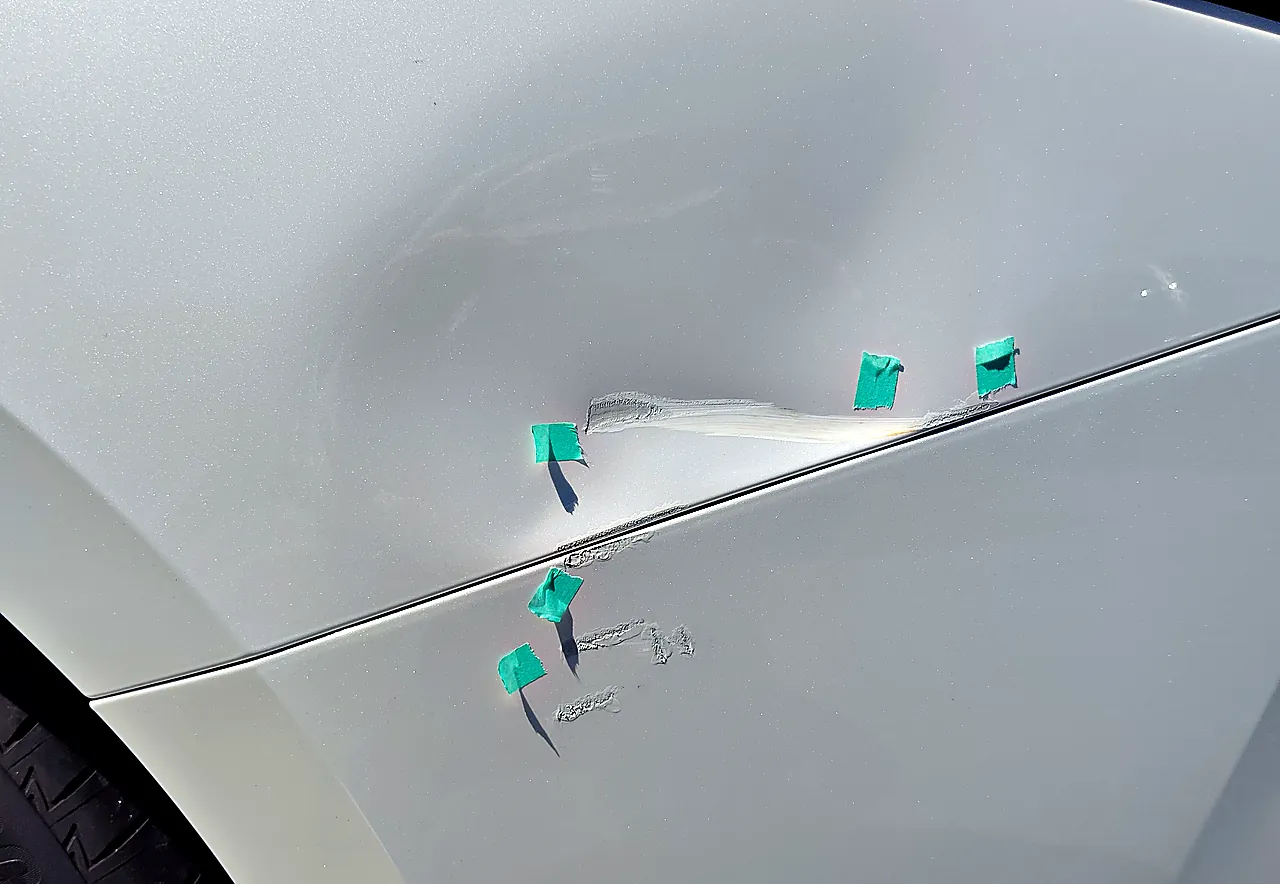

いちばん大きな傷は、左リヤクォーターのへこみです。くぼんだ所には、線のようなこすれ跡もありました。左の写真はへこみの寄り、右の写真はバンパーの下側の黒い部品の縁です。

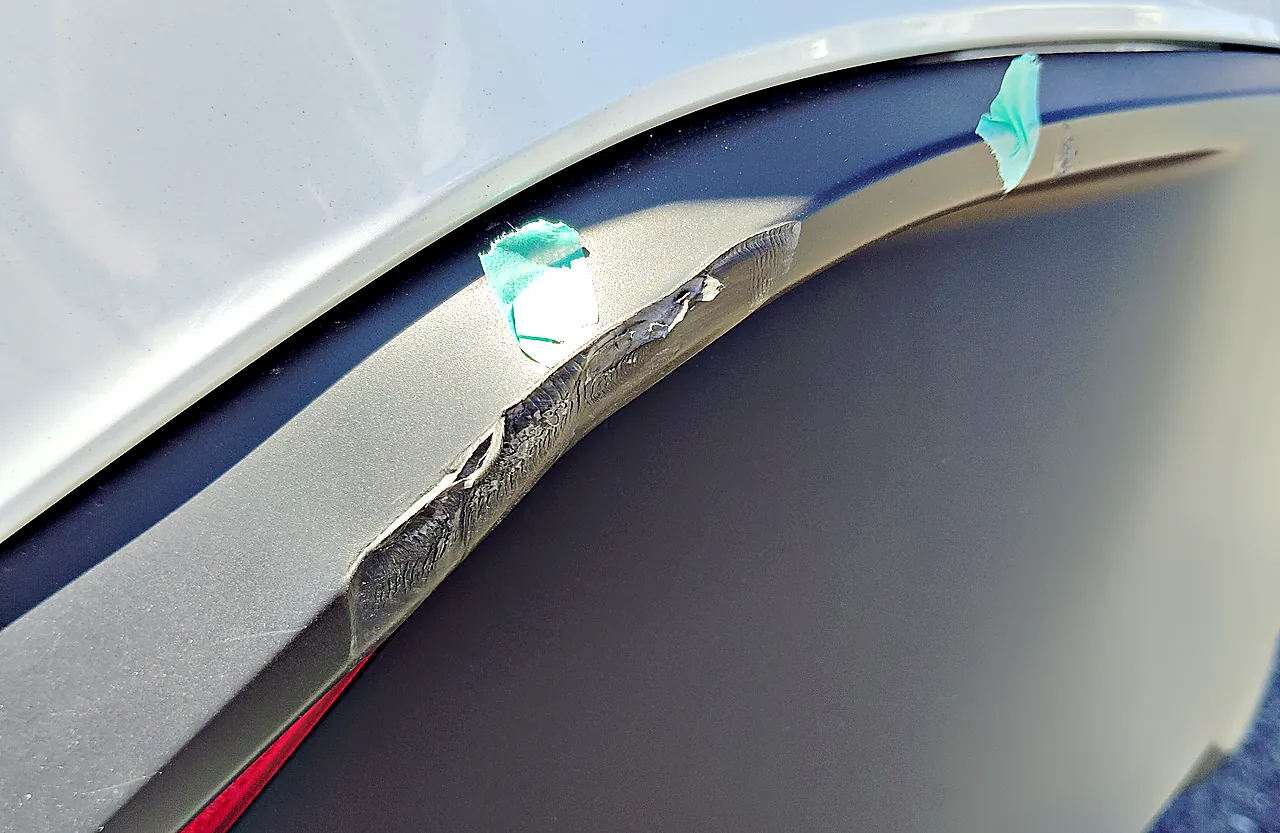

合わせ目の下のバンパーの角にも、擦り傷が残っています。黒い樹脂でできた下側の部品は、上の縁が削れて、表面がめくれていました。
クォーター板金｜へこんだ所だけ、鉄板が出るまで研ぐ

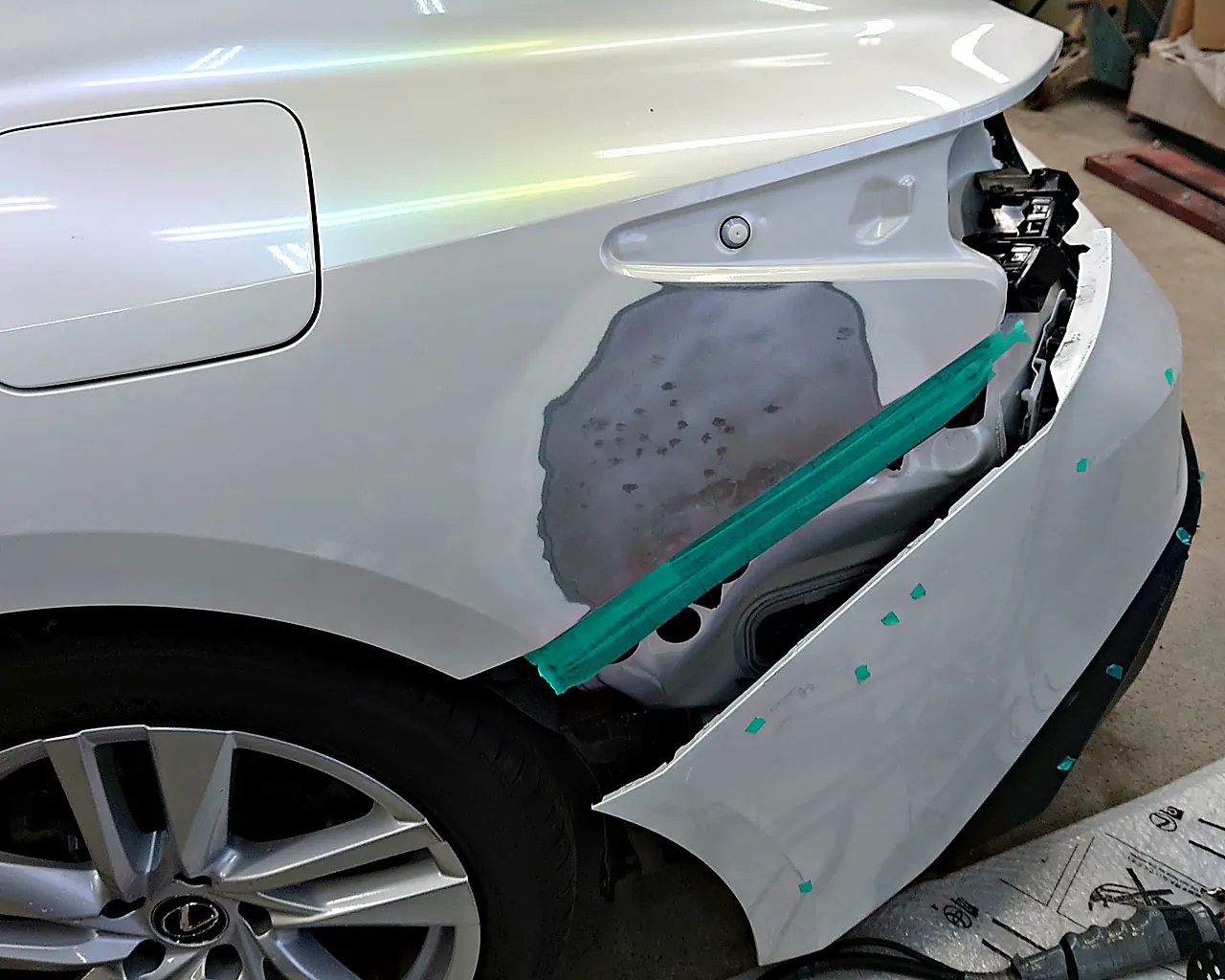

工場では、リヤバンパーの左の角を車体から外して引き離し、クォーターの傷んだ所に手が届くようにしました。へこみのまわりは塗装を研ぎ落とし、灰色の鉄板を出しています。鉄板が出ているのは、へこみのあった所だけです。研いだ範囲のふちは、段をつけながら、なだらかに研いであります。
同じレクサスISで、左リヤドアと左リヤクォーターを交換せずに直した例は、083の白のレクサスIS、左リヤドアとクォーターの事例にあります。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
パテ処理｜鉄板を出した範囲だけに付けて、形を整える

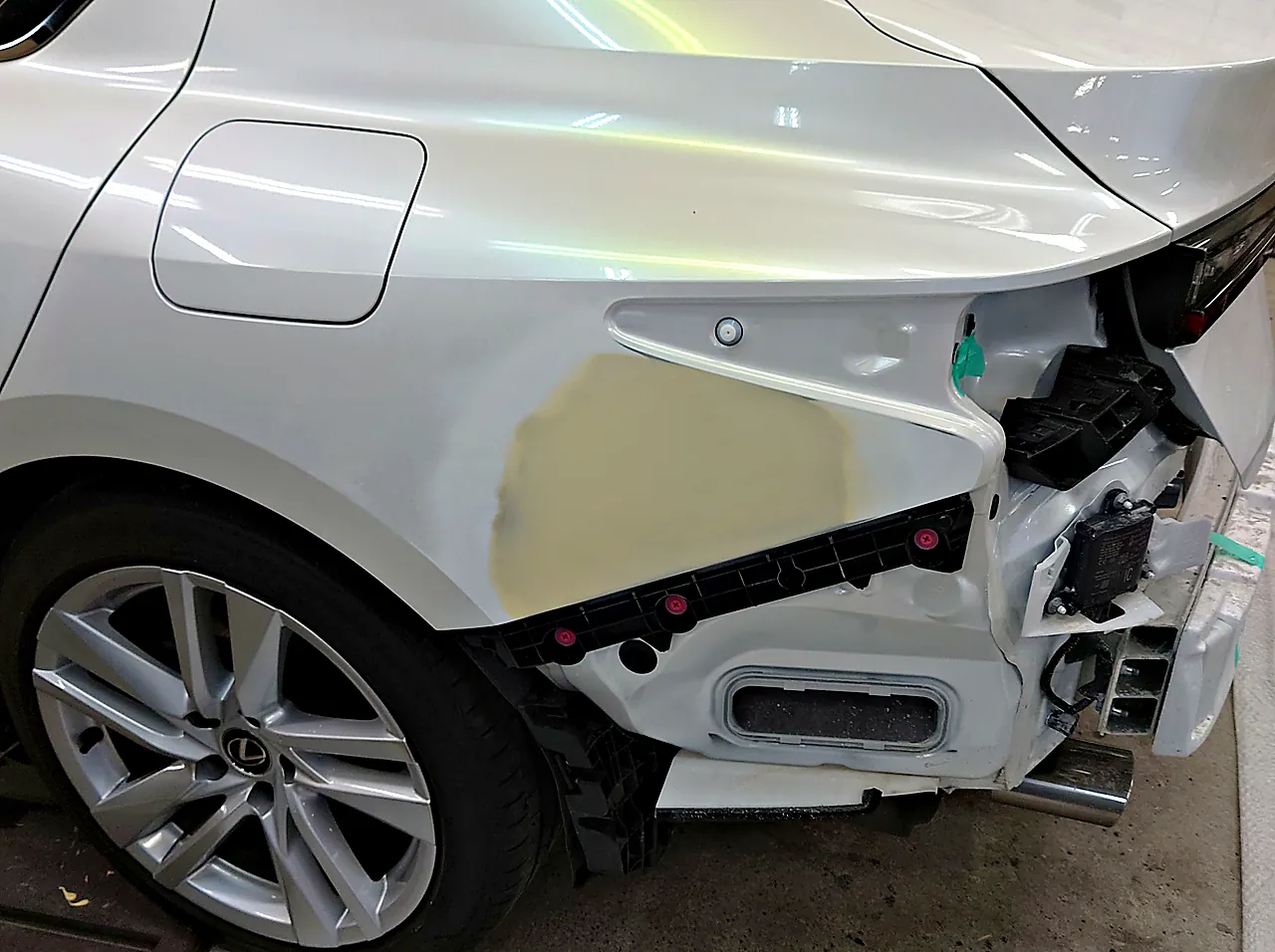

続いてリヤバンパーを車から外し、研いだ所にパテ（へこみや細かな凹凸を埋める材料）を付けました。クリーム色に見える部分がパテで、範囲はクォーターの下の後ろ寄り、傷んでいた所だけです。左の写真はパテを付けたクォーター、右の写真は車から外したリヤバンパーです。

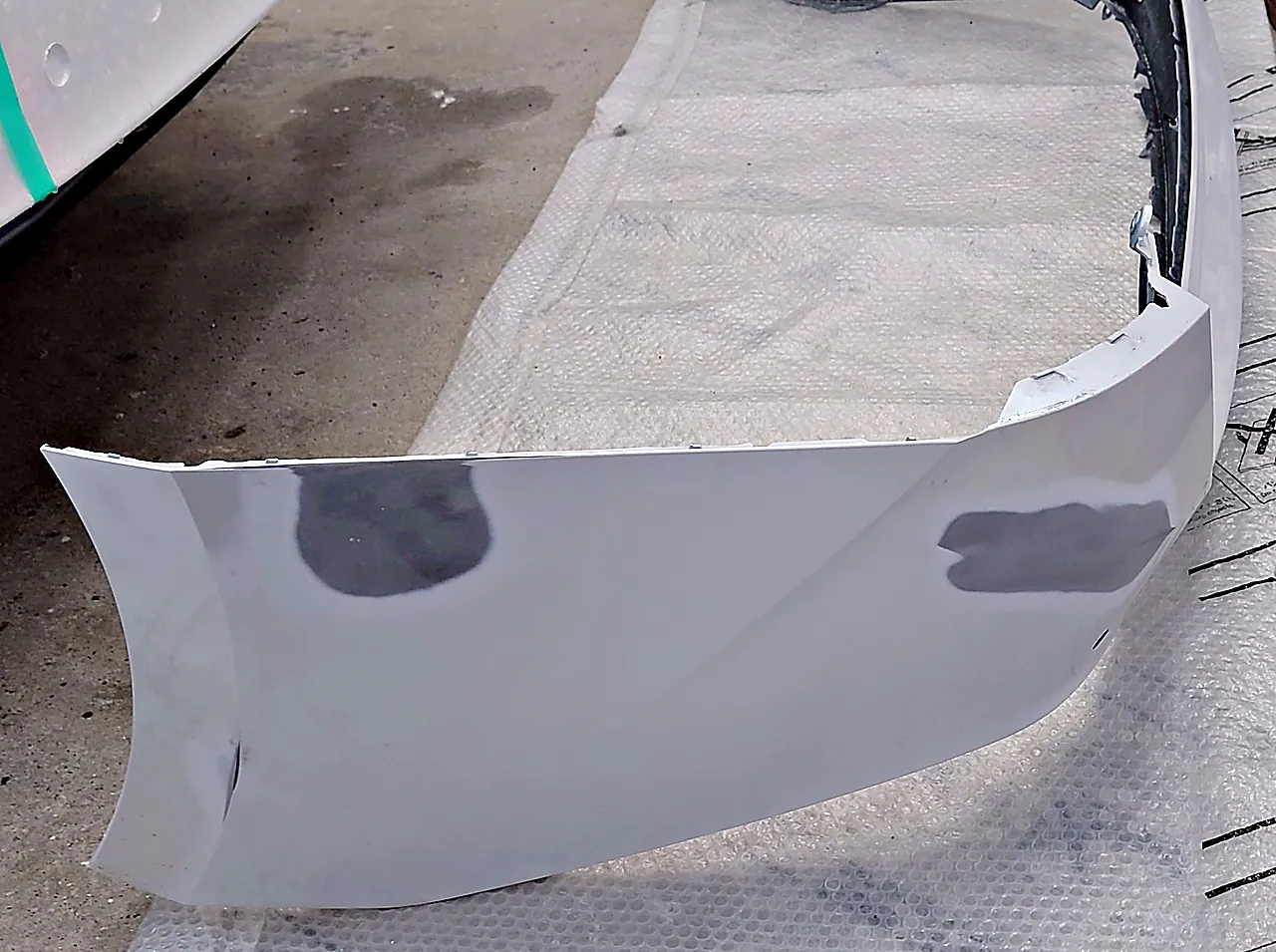

パテの下に見える黒い部品は、バンパーの端を車体に留めるバンパーサポート（受けの部品）です。外したバンパーには、灰色になった所が2か所ありました。この白いバンパーは、このあと塗り直しています。
塗装準備｜車体で塗るのはクォーター1枚、縁でマスキング

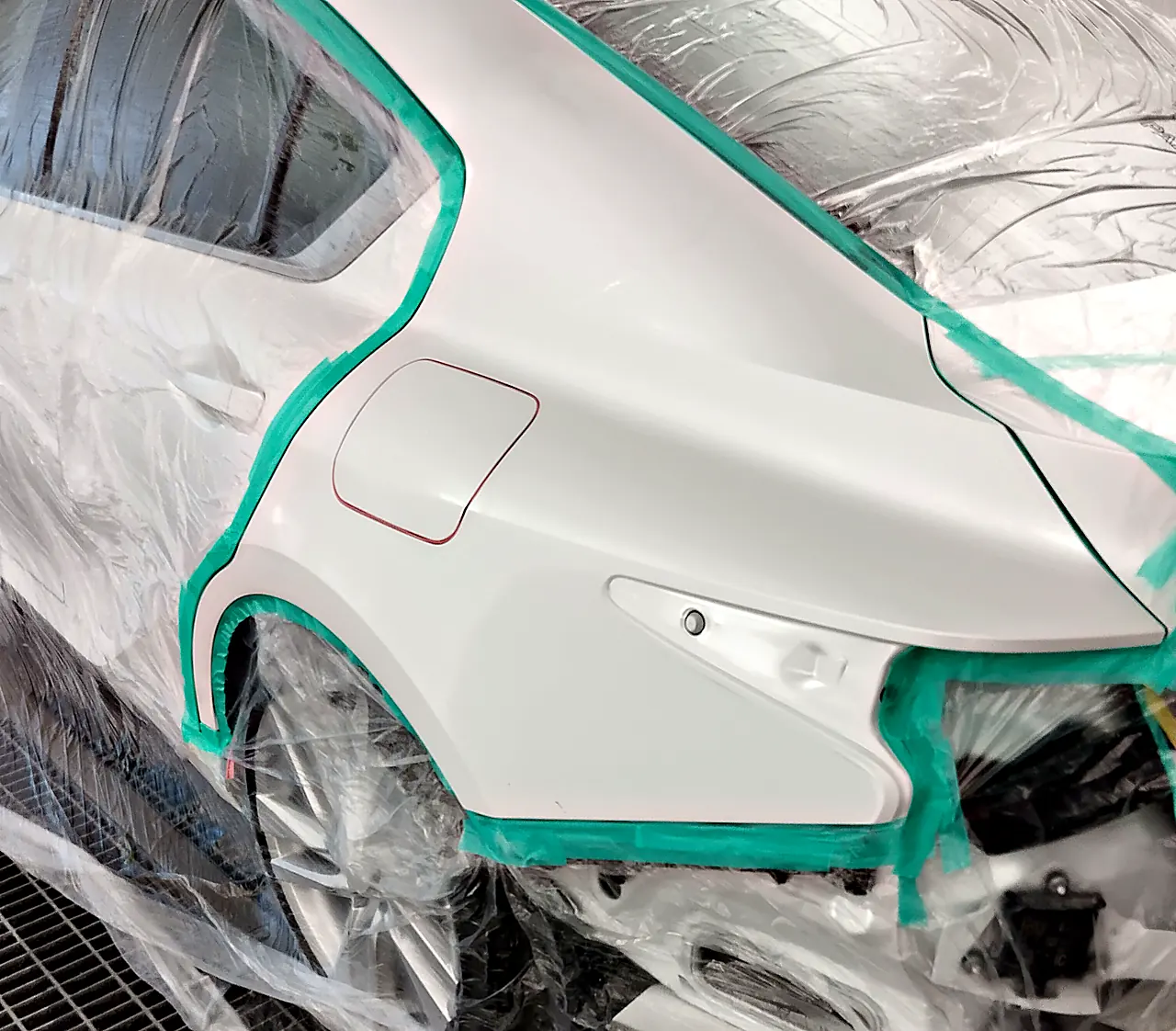

下の写真は、塗装ブース（ちりの入りにくい、塗装専用の部屋）の中の様子です。マスキング（塗らない所をビニールやテープで覆う作業）を済ませてあります。テープを貼ったのは、後ろのドアとの境目、後輪のまわり、ピラー（屋根を支える柱）側の縁です。トランクとのすき間と、バンパーとの合わせ目にも貼っています。どれもクォーターというパネルの縁で、給油口のふたもその内側に入っています。表面はまだつやのない状態です。
この車では、後ろのドアとトランクはビニールで覆い、車体で色をのせたのは、クォーター1枚の範囲です。一般に、色の上に重ねる透明なクリヤーは、パネルの切れ目で区切って塗るのが基本です。途中で塗り止めると、その境があとから線のように見えることがあります。傷のないとなりの面まで塗る場合の考え方は、となりのドアまで塗ると言われるのは、どういうときですか？の記事で説明しています。
塗装｜カラー番号085の白を、クォーターとバンパーに

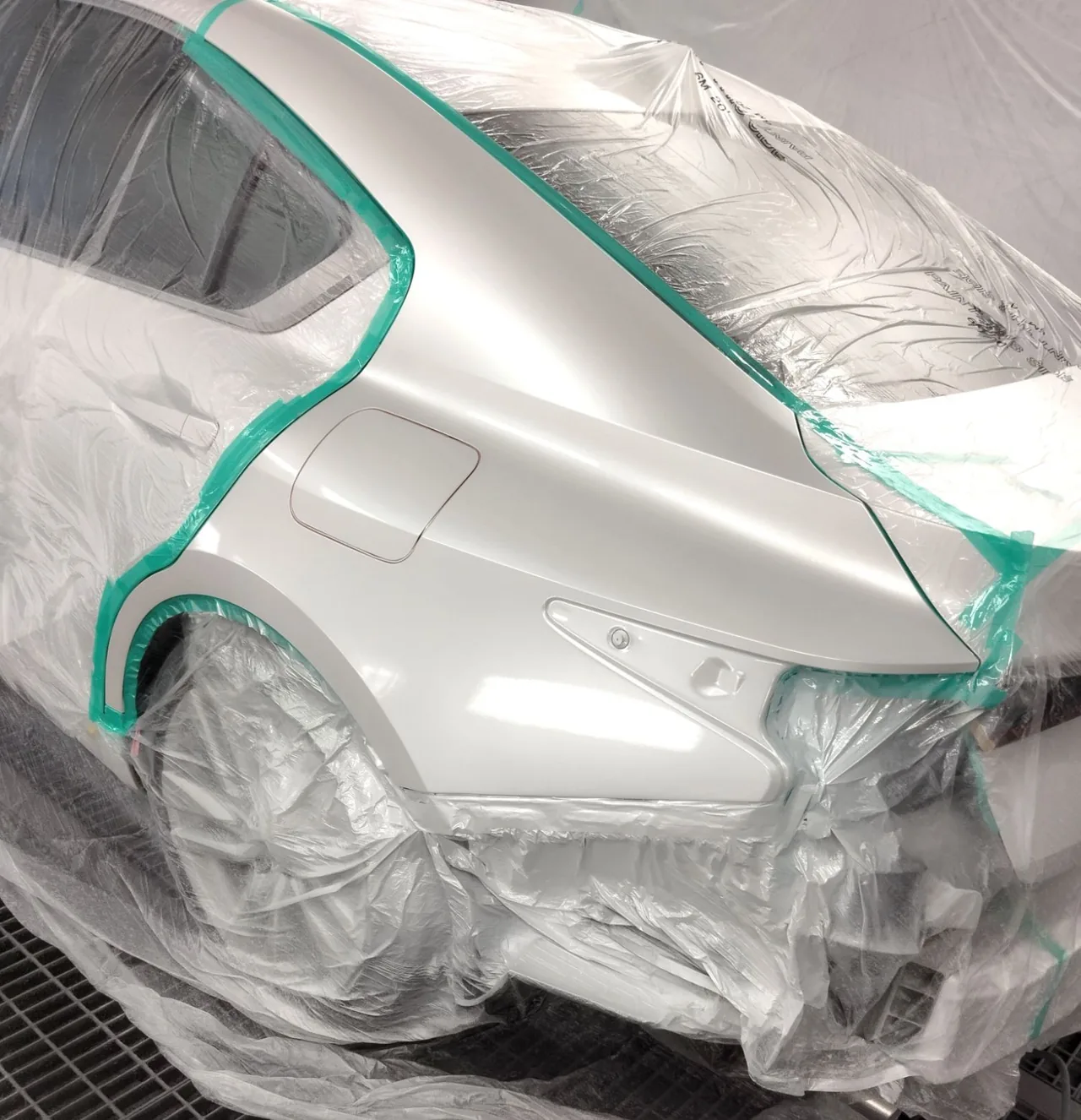

色は、車体のコーションプレート（色番号などが載っている銘板）にあったカラー番号085、ソニッククォーツです。光の当たる角度で色味が変わって見える白で、マスキングした縁の内側が、つやのある白に変わりました。

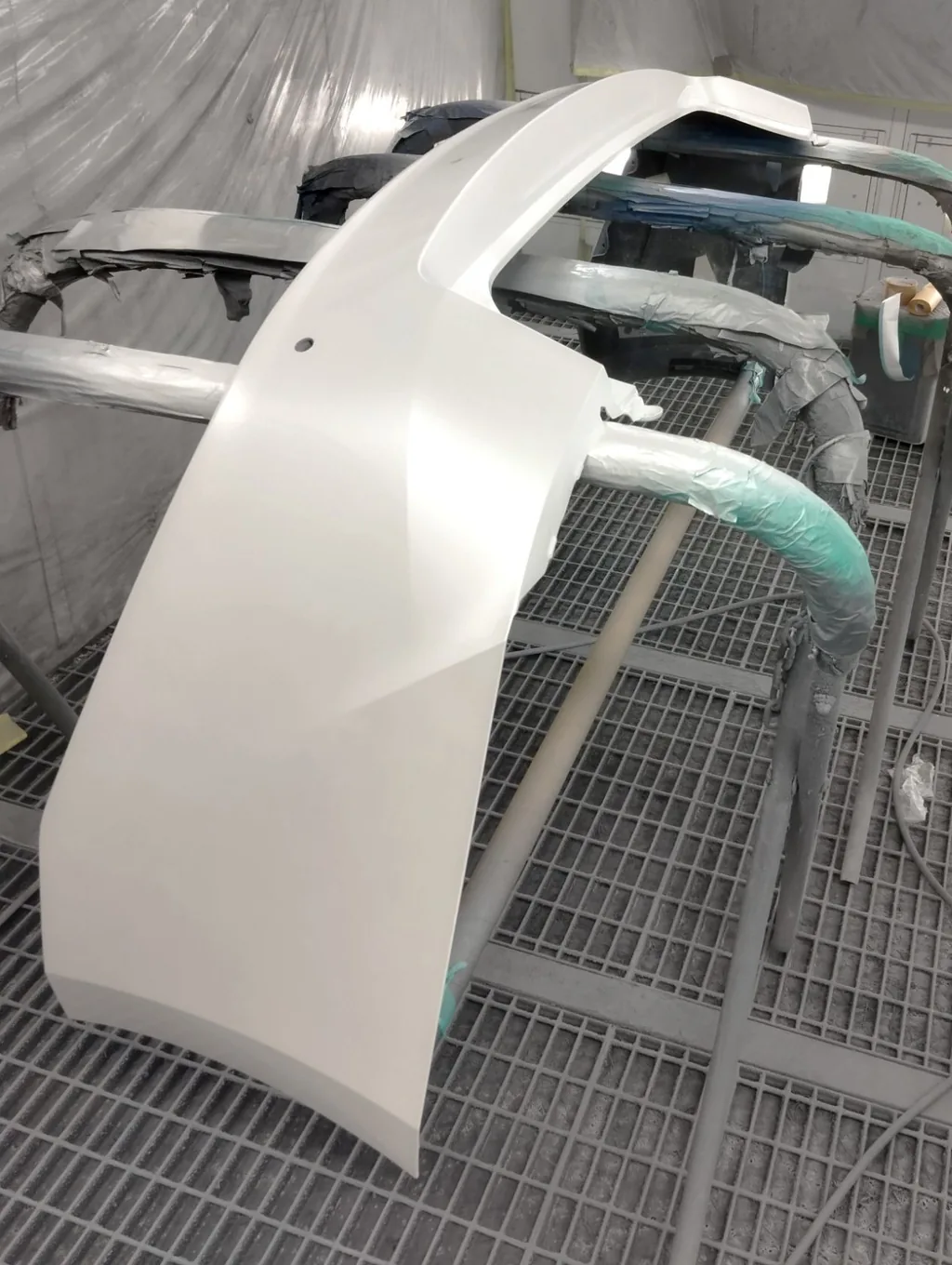

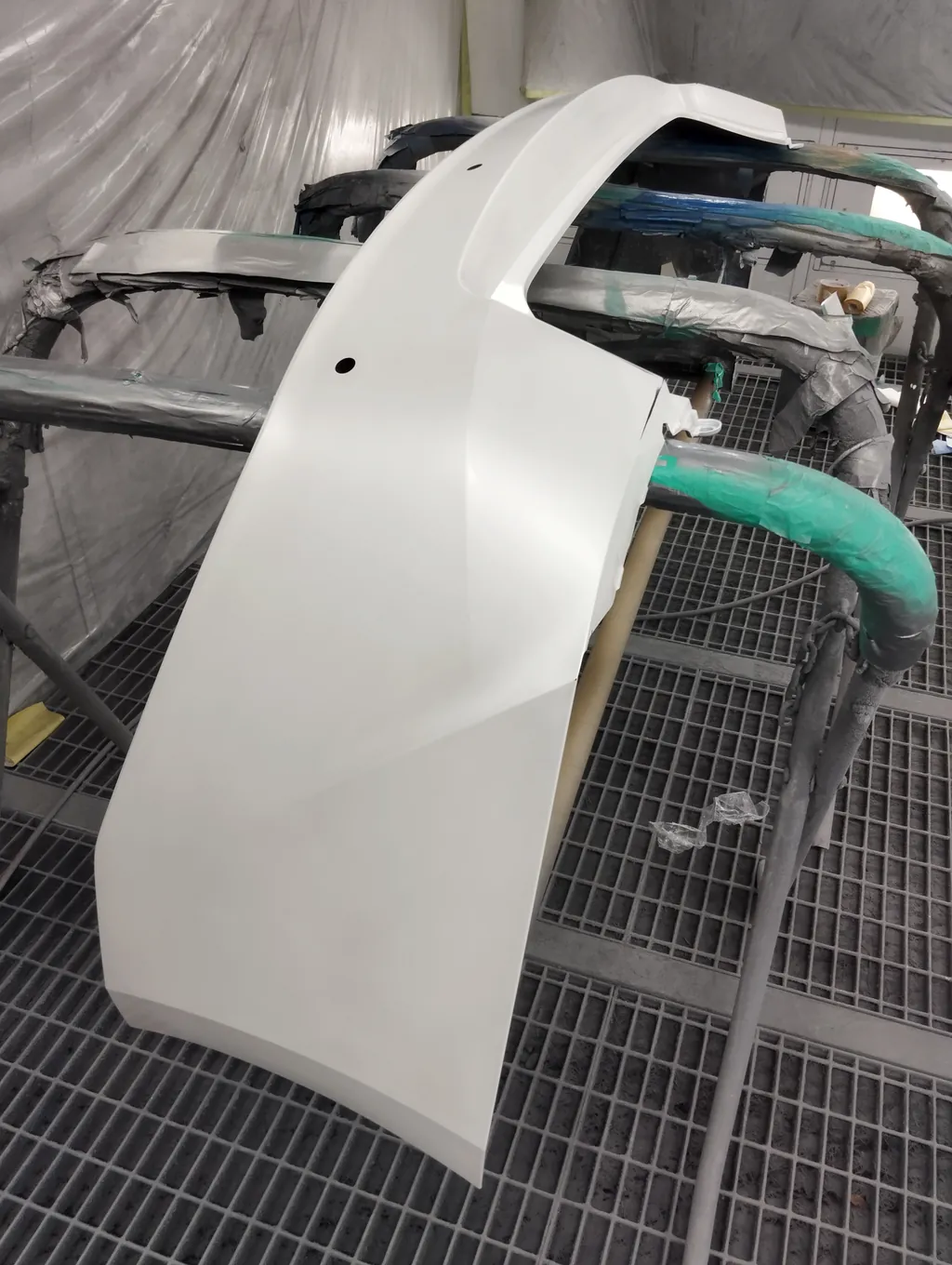

外したリヤバンパーは、同じ塗装ブースのスタンドに載せて塗っています。車から外して台に載せておけば、角の丸みや下の縁にも、塗料を吹き付けやすくなります。左の写真はつやの出る前、右の写真は塗り終えたあとで、どちらもバンパーの同じ端を写しています。

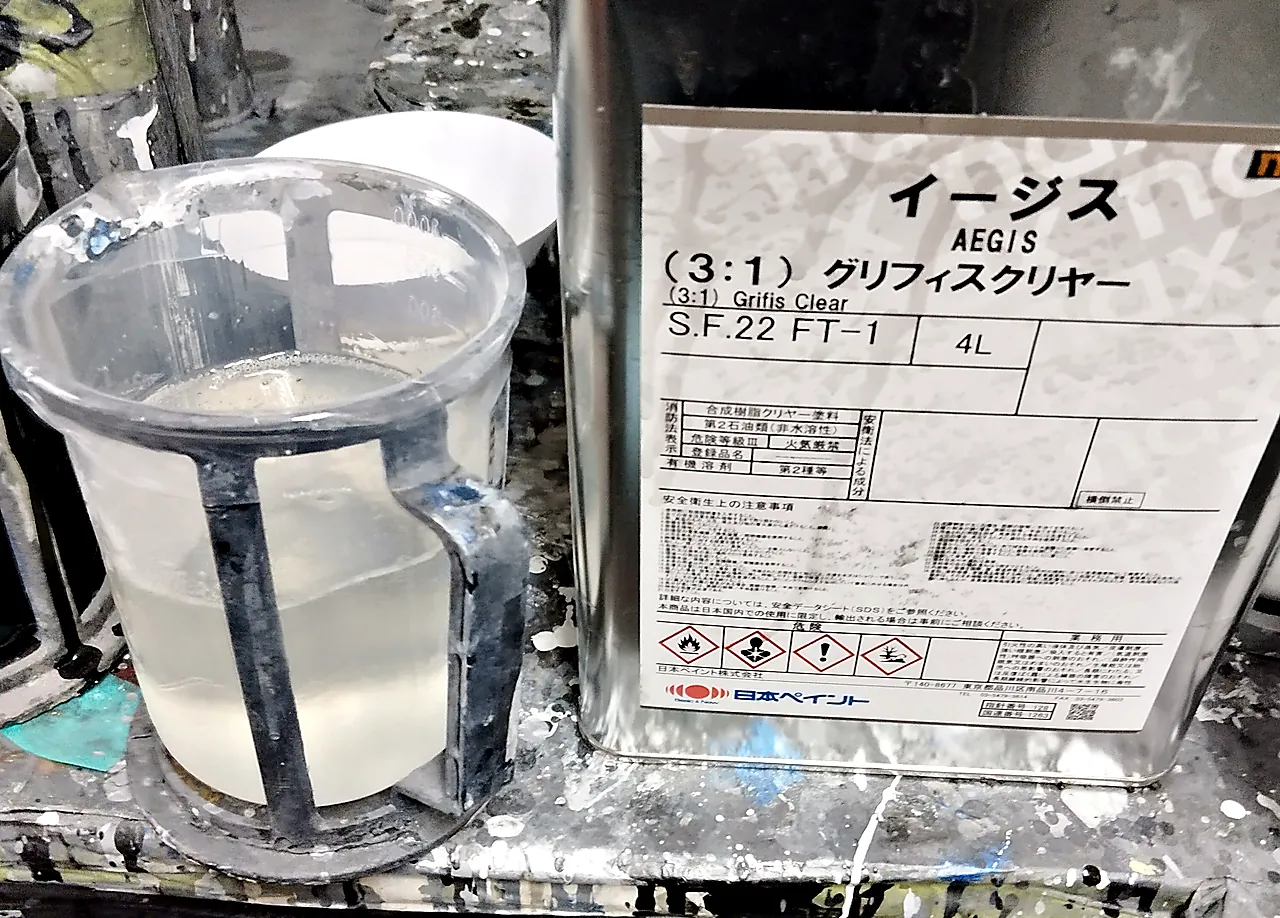

クリヤーは日本ペイントのグリフィスクリヤーで、缶のラベルには「イージス」の文字もあります。スリ傷に強い耐スリ傷タイプとして、メーカーが出しているクリヤーです。塗り直した所の洗車やワックスをいつから始めるかは、塗装したあとの洗車とワックスの記事にあります。
部品交換｜バンパーサポートと下側の黒い部品は取り替え

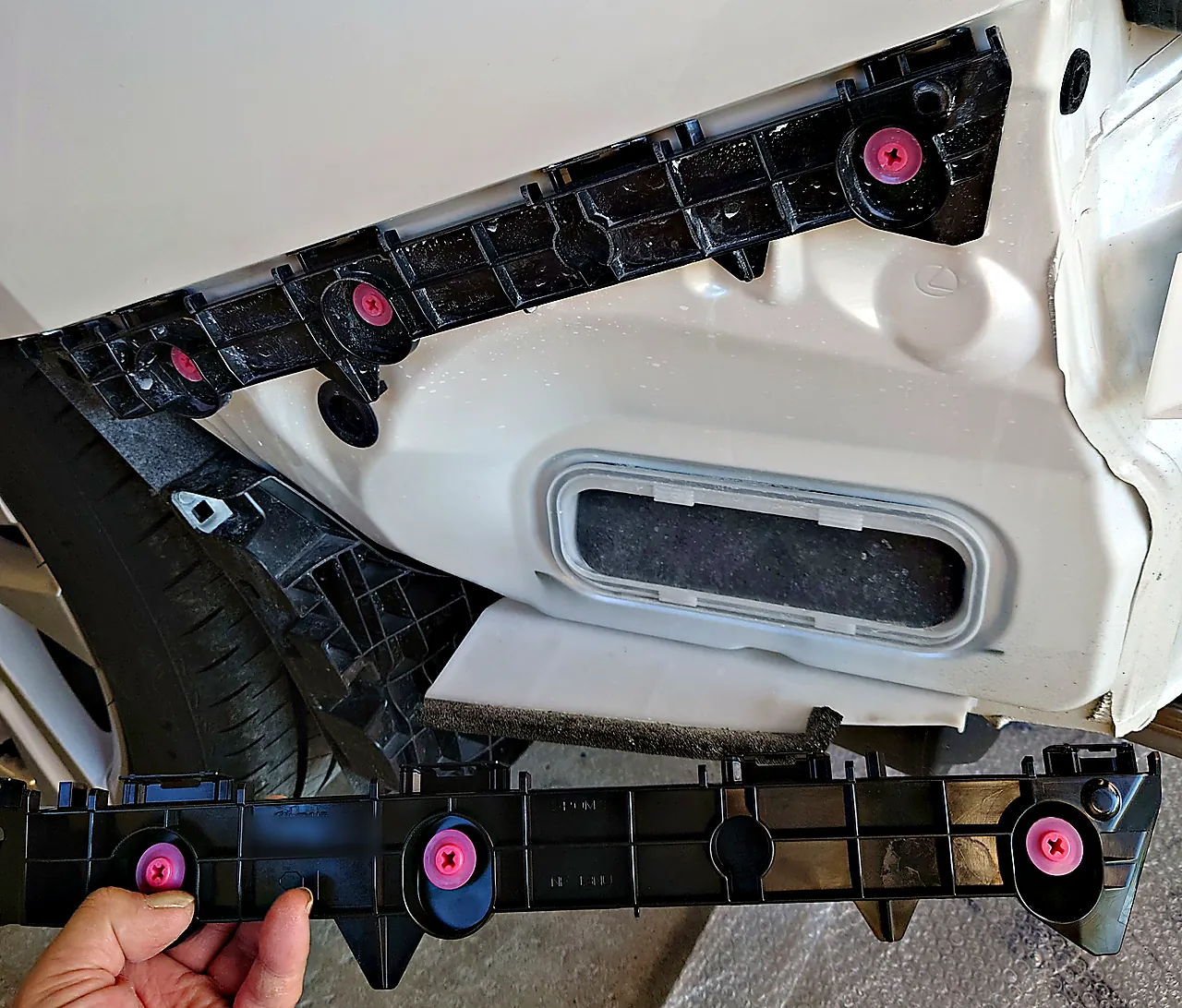

塗装のあと、取り寄せた左のバンパーサポートを用意しました。写真の上で車に付いているのが元のサポートで、水滴や汚れが付いています。下で手に持っているのが、取り寄せた同じ形のサポートです。

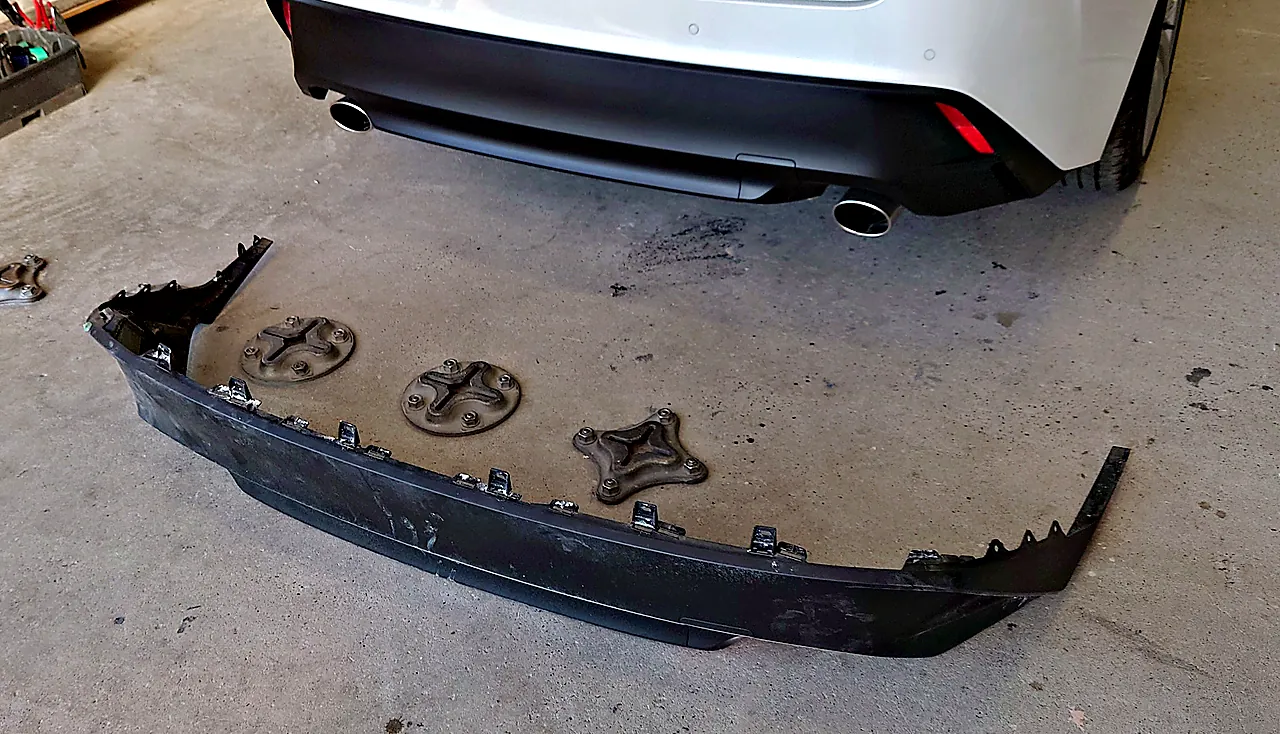

バンパーを組み付けたあとの後ろ姿では、下側の黒い部品が、汚れのない部品に替わっています。床に置いてあるのは、外した元の下側の部品です。
修理完成｜へこみが消え、下側の部品も替わった左後ろの角

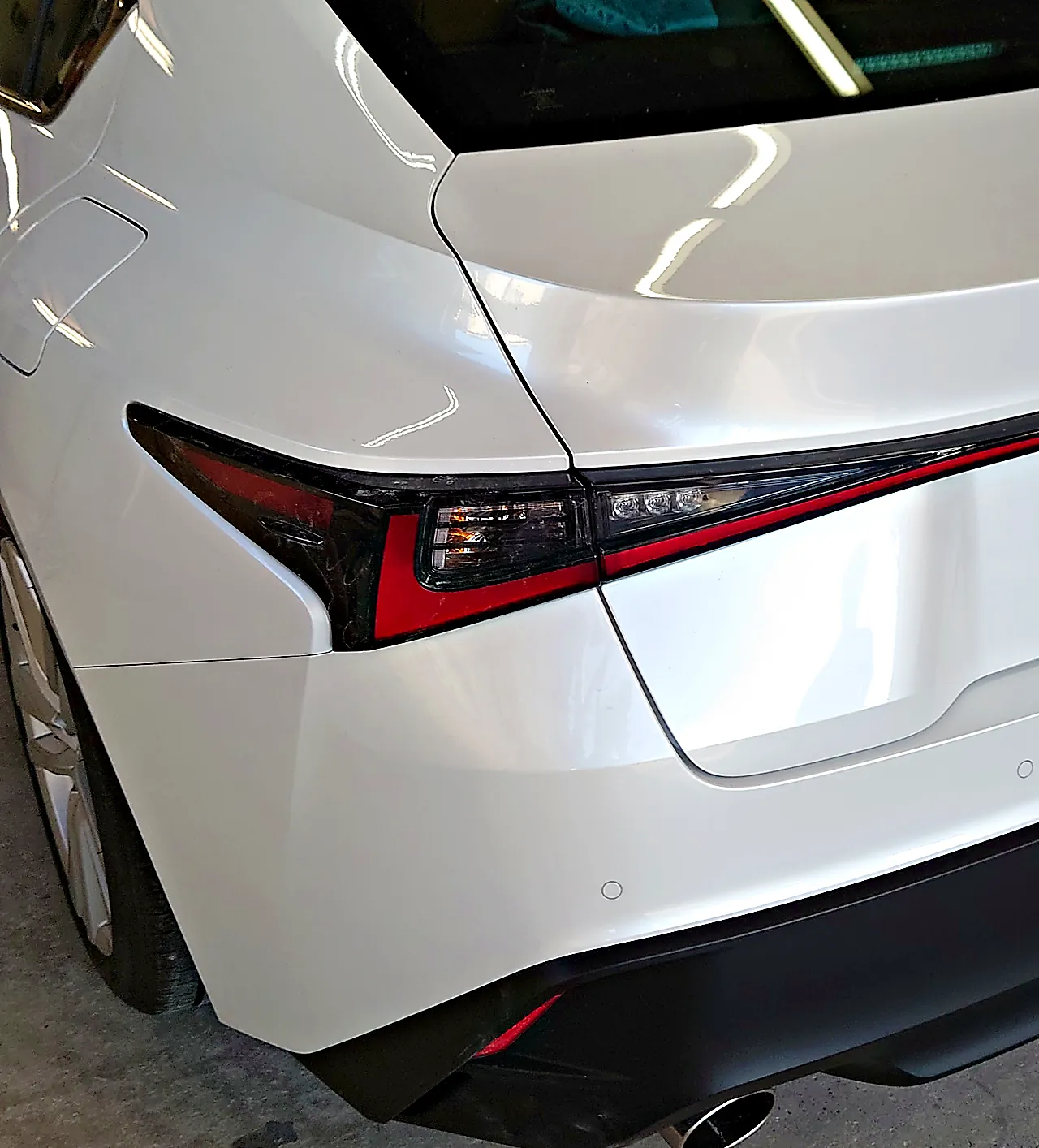

組み付けを終えたISを、左後ろから写しました。修理したクォーターと、塗り直したバンパーの左の角、取り替えた下側の黒い部品が並んでいます。
電子診断｜全システムの一覧と、センサー4か所の角度測定

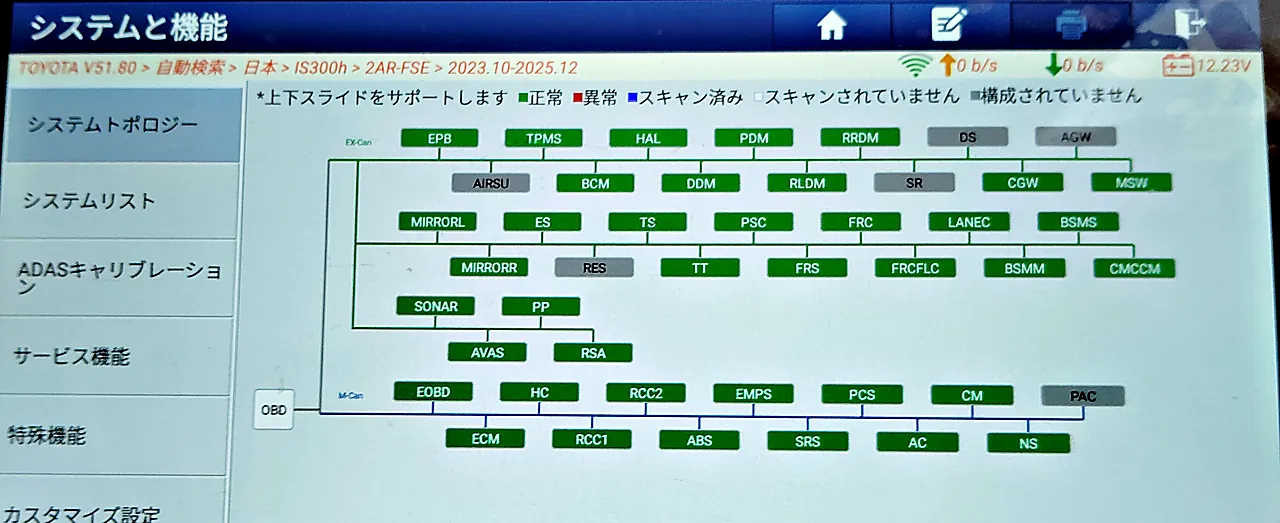

組み付けのあとには、診断機（車のコンピューターとやり取りして、状態を調べる機械）をつなぎました。全システムを一覧にした画面では、システムの箱は緑（正常）と灰色で、見えている範囲に赤（異常）はありません。灰色は、画面の凡例で「構成されていません」にあたる色です。箱の中には「SONAR」（ソナー。車では、超音波で障害物との距離を測る装置の呼び方）もあり、ほかの多くの箱と同じ緑です。一覧の左下の白い箱は「OBD」です。

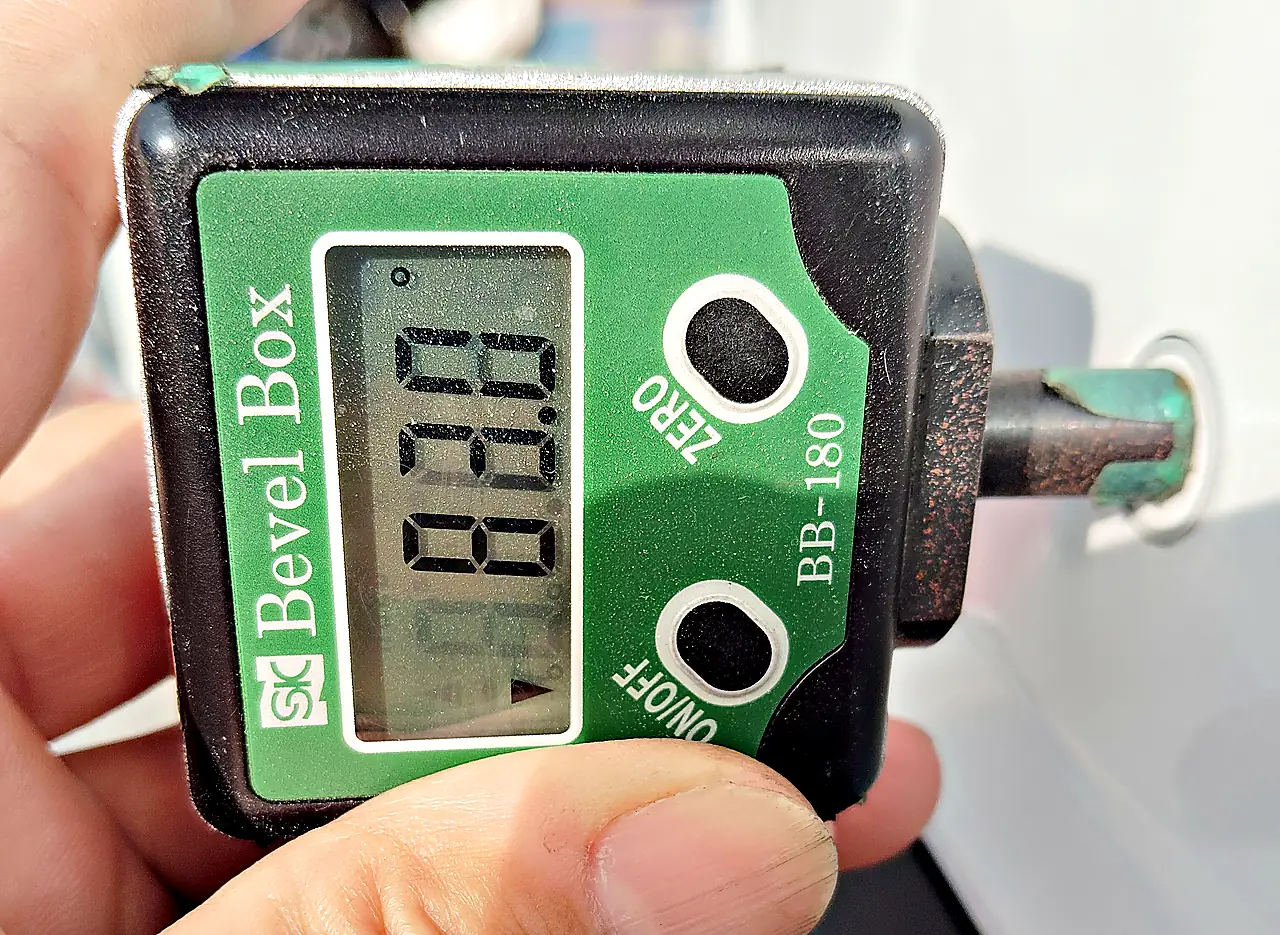

続けて、バンパーの丸いセンサーの位置に、デジタルの角度計の軸を当て、4か所で角度を測りました。センサー付きのバンパーを外して付け直す修理では、位置や向きを合わせ、働きを確かめる手間が加わります。その中身は、センサーやカメラ付きのバンパーの修理の記事で説明しています。ケービーエスが受けている自動車特定整備事業の認証（関東運輸局・第2-5680号）には、電子制御装置整備も含まれています。
職人の想い｜元のクォーターのまま、乗り続けられるように
クォーターは車体の一部で、取り替えずに直せれば、元のパネルのまま乗り続けられます。このISでは、へこんだ所だけを鉄板まで研いで形を整え、パネル1枚を縁まで塗りました。組み付けのあとは、バンパーのセンサー4か所で角度まで測っています。
修理中の代車｜同じIS 300hや、セダン・SUVも
お預かりしたのは、5人乗りのレクサスIS 300hです。ケービーエスの勝田レンタカーには、同じIS 300hのバージョンLがあります。セダンではカムリ ハイブリッド、輸入車のベンツCクラスやBMW 320iも登録しています。SUVなら同じレクサスのNX450h+、大人数なら40系アルファードもあります。同じレクサスへの乗り換えは、レクサスを代車で借りるときの記事で紹介しています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカーの事故代車ラインナップ例
まとめ｜レクサスIS 300hの左リヤ、直す所と替える所
このレクサスIS 300hは、左リヤクォーターのへこみを板金で直し、外したリヤバンパーと一緒に塗り直した事例です。
後ろの角やバンパーの傷でお困りなら、まず写真をお見積りのページから送ってください。ほかの車種の修理は、修理事例の一覧で探せます。お気軽にお問い合わせください。
