横浜市都筑区の株式会社ケービーエスで受けたマツダ CX-5（2代目・KF2P）の修理では、へこんだ左フロントドアを新品に交換しました。ドアの下で曲がった左サイドシルは、引き出し板金で直しています。左フロントフェンダーの後ろの角も整えたうえで、フェンダー・新しい前ドア・左リヤドアの3枚を、カラー番号46Vの赤で続けて塗っています。修理中の足には、ケービーエスの勝田レンタカーのヤリスクロスを、代車特約を使ってお貸ししました。
深い赤のCX-5は、直した所だけ色が浮いて見えないかが、気がかりになりやすい車です。ドアを替えるほどの修理になれば、預けているあいだに乗る車をどうするかも、同じくらい大きな心配ごとだと思います。色の見え方は、下の「修理完成」の写真で見比べていただけます。このCX-5は、左の前ドアの下がへこみ、その下の黒い縁取り（サイドステップモール）も浮いていました。
修理前と修理後｜CX-5の左フロントドアまわり

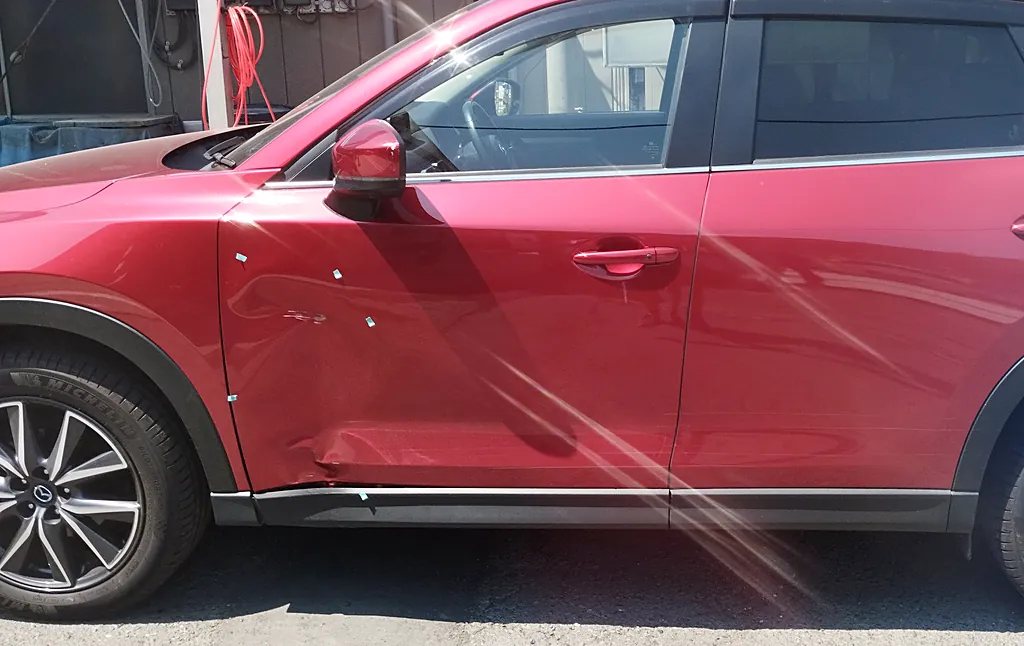

左の写真が修理前、右の写真が修理後です。修理前の前ドアには、傷の位置を示す目印のテープが並んでいます。右の写真は、モールなどの部品を組み付けたあとに写したものです。修理前の写真をななめに走る白い筋は、日の光が写り込んだもので、傷ではありません。
修理後は前ドアの下のへこみがなくなり、フェンダーから後ろのドアまで、まわりの景色が赤い面に続けて映り込んでいます。
| 項目 | 内容 |
|---|---|
| 車種 | マツダ CX-5（2代目・KF系／XD＝2.2Lのディーゼル） |
| 型式 | 3DA-KF2P（車体のコーションプレート） |
| 初度登録 | 平成30年7月 |
| カラー | 46V（ソウルレッドクリスタルメタリック）。車体のコーションプレートの PAINT 欄で確認（見積書の塗装の欄は、塗膜がメタリック、「低隠蔽性塗色」の項目あり） |
| 損傷箇所 | 左フロントドアの下の前寄り（線のように鋭いへこみ・擦り傷・下の縁の押し込み）／左サイドステップモールの浮き／左サイドシルの下の端（こすれ・曲がり）／左フロントフェンダーの後ろの下の角 |
| パネルごとの直し方 | 左フロントドア：新品に交換（リサイクル部品は使わず）／左サイドシル：交換せず、引き出し板金・パテ・サフェーサー／左フロントフェンダー：交換せず、アーチのモールを外して後ろの下の角をパテで補修／左リヤドア：取り替えず、部品を外して塗装のみ |
| 取り替えた部品 | 左フロントドア本体（新品）／前ドアの窓まわりのモール・窓の下のモール・ガーニッシュ類・ウェザストリップ・アクリルバイザー・ボデーストライプ・留め具／左サイドステップモール／フェンダーの下のモール（ロワオーバーフェンダー）／左リヤドアの窓の下のモール・ガーニッシュ・ウェザストリップ |
| 塗装範囲（46V） | 左サイドシル（ドアを外して先に）／左フロントフェンダー・取り替えた左フロントドア・左リヤドア（車に取り付けた状態で3枚続けて） |
| 主な工程 | 傷の記録 → 前ドアの取り外し → サイドシルの引き出し板金とパテ → 新しいドアの仮付け・フェンダーの角のパテ → サフェーサー → サイドシルの塗装 → 3枚の足付けとマスキング → 46Vで3枚を塗装 → モール類の組み付け |
| 修理中の代車 | 代車特約を使って、ケービーエスの勝田レンタカーのヤリスクロス（ハイブリッドの4WD・パール）。お預かりの日にお届けし、修理を終えたCX-5をお返しするときに返却 |
ご相談の前に｜ドア交換の修理と、預ける間の車
新しい部品を探したり、直し方を決めたりするのに、時間がかかることもあります。そのあいだに乗る車の手配まで含めて、進め方をいっしょに考える。修理と移動の手段を一つの窓口で考えられるようにすることを、代表メッセージでも伝えています。
お預かりの日数 何日お預かりするかは、取り寄せる部品がいつそろうかと、どこまで塗るかで大きく変わります。このCX-5では、取り替えるドアのほかに、ドアまわりのモールなど十数種類の部品を取り寄せました。目安の日数は、実車を拝見し、部品の入る見込みが分かった時点でお知らせします。待つあいだの見通しの立て方を、部品が入らないと言われました。あとどれくらい待ちますか？にまとめました。
交換か修理か このCX-5で取り替えたパネルは、左の前ドアだけです。前ドアは、リサイクル部品（再利用する中古の部品）は使わず、ご希望により新品のドアにしました。ドアの下のサイドシルと、左フロントフェンダーは、取り替えずに直しています。サイドシルの交換と板金の分かれ目を、サイドステップ（サイドシル）をこすりました。交換になりますか？に書いています。
費用 金額の大きさを決めるのは、どの部品を替えるか、板金にどれだけ手間がかかるか、どこまで塗るか、の3つです。この車では、新しいドアとモールなどの部品、サイドシルの引き出しとフェンダーの角の手直し、塗装の範囲がそれにあたります。店ごとに金額の差が出るわけは同じキズなのに、お店で見積もりが倍も違うのはなぜですか？が参考になります。通常の見積りは無料です。分解して内側まで調べる必要があるときは、作業の前に、その分の費用をお知らせします。
保険を使うとき 保険を使う修理も、自費の修理もご相談いただけます。進み方の違いは、保険を使う修理と自費の修理のちがいで説明しています。
お問い合わせのときは、車の全体、傷を近くから写したもの、車検証を1枚ずつお送りください。ドアの下の傷なら、しゃがんで横から写した1枚を足していただくと、ドアの下の縁やモールの様子が分かりやすくなります。
このCX-5の修理のあいだは、代車特約でヤリスクロスをお貸ししました（くわしくは下の「修理中の代車」の段）。ケービーエスの勝田レンタカーでそろえている、わナンバーの200台以上の車からご案内します。どんな車をお貸しできるかは、空きや、保険の内容によって変わります。
損傷確認｜前ドア下の深いへこみと浮いたモール

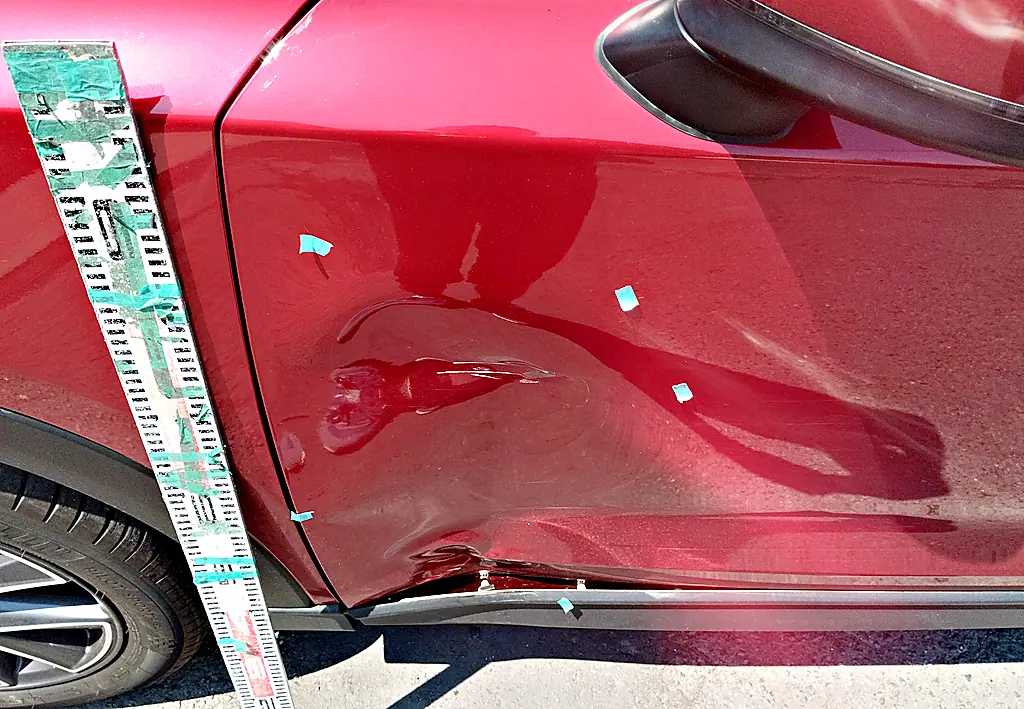

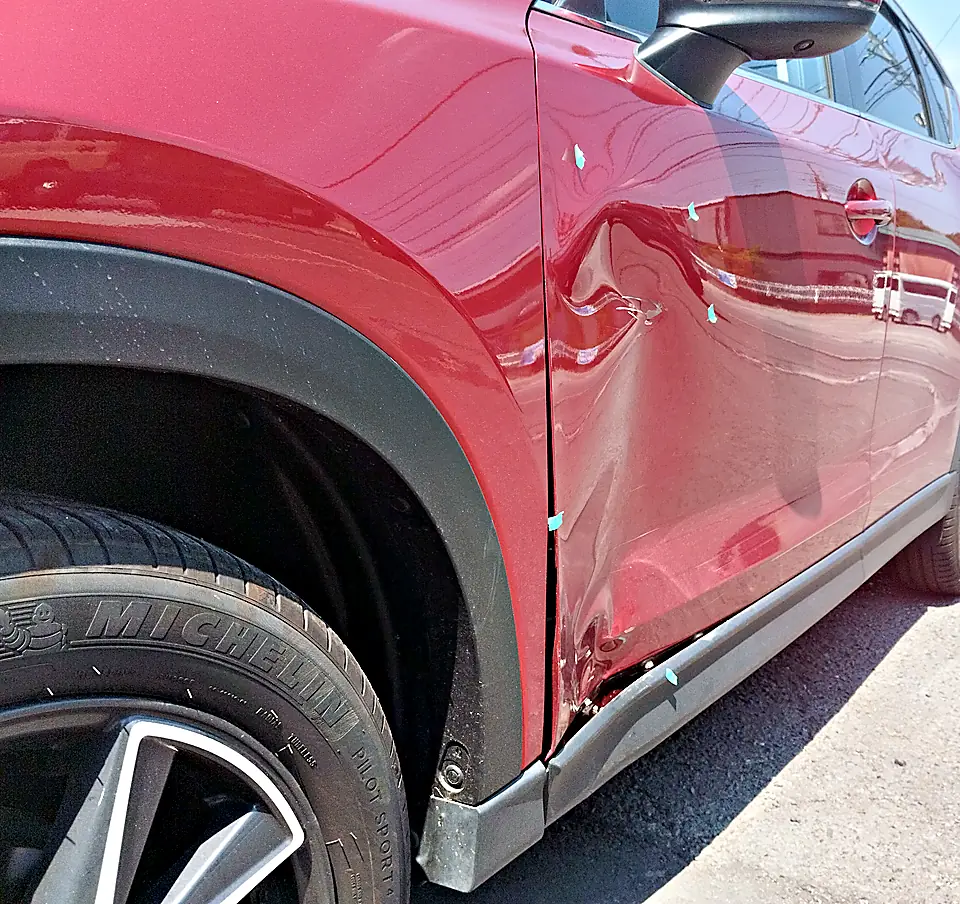

お預かりしたときは、傷の位置に目印のテープを貼り、前ドアの前の端に目盛りの付いた棒を立てて、へこみの高さを写真に残しました。へこみは前ドアの下の前寄りにあり、鋭い線を引いたように深く入っています。ドアの下の縁は内側へ押し込まれ、その下のサイドステップモールも外へ浮いていました。左の写真がへこみの寄り、右の写真は前から後ろへ見た左側面です。
分解点検｜ドアを外して見えたサイドシルの傷み

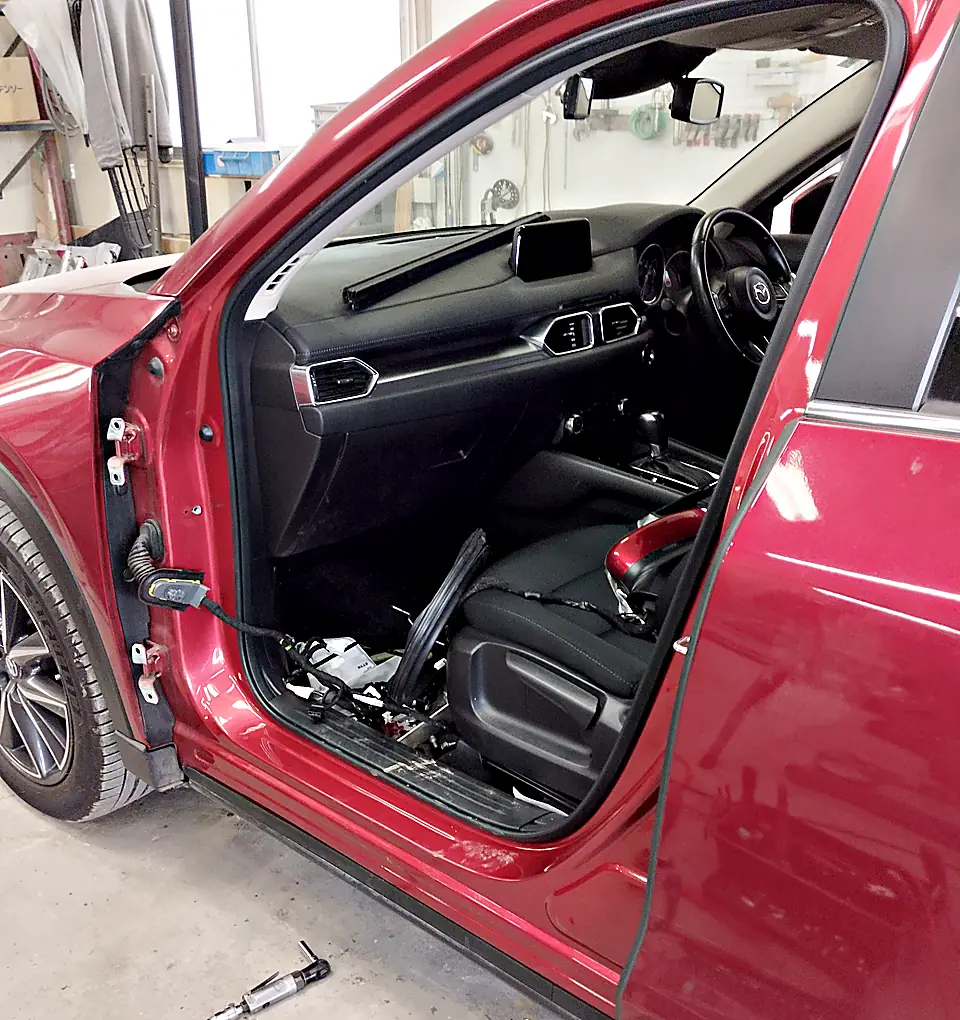

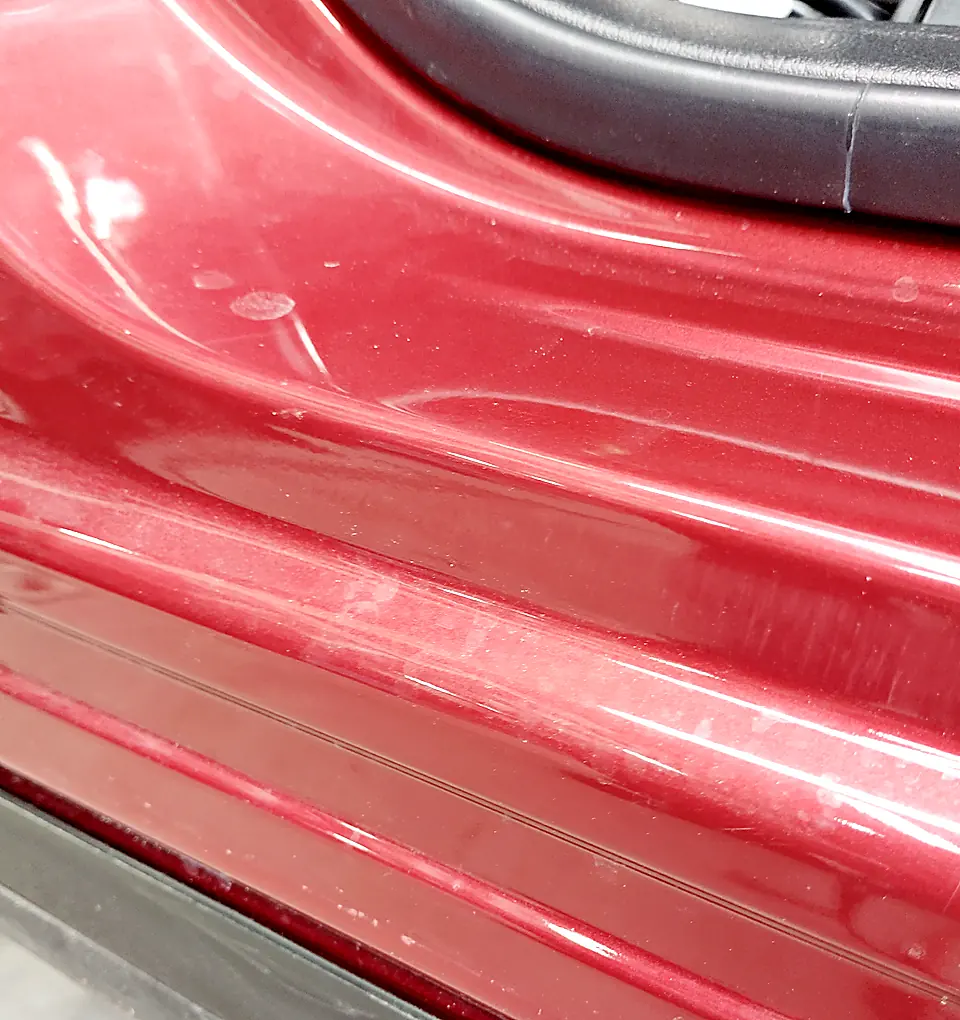

工場では、まず左の前ドアを車から外しました。ドアを外すと、ドアの下に隠れていたサイドシル（ドアの下を前後に通る車体の部分）が見えます。サイドシルの下の端には、こすれた跡と曲がりがありました。
引き出し板金｜サイドシルは替えずに形を戻す

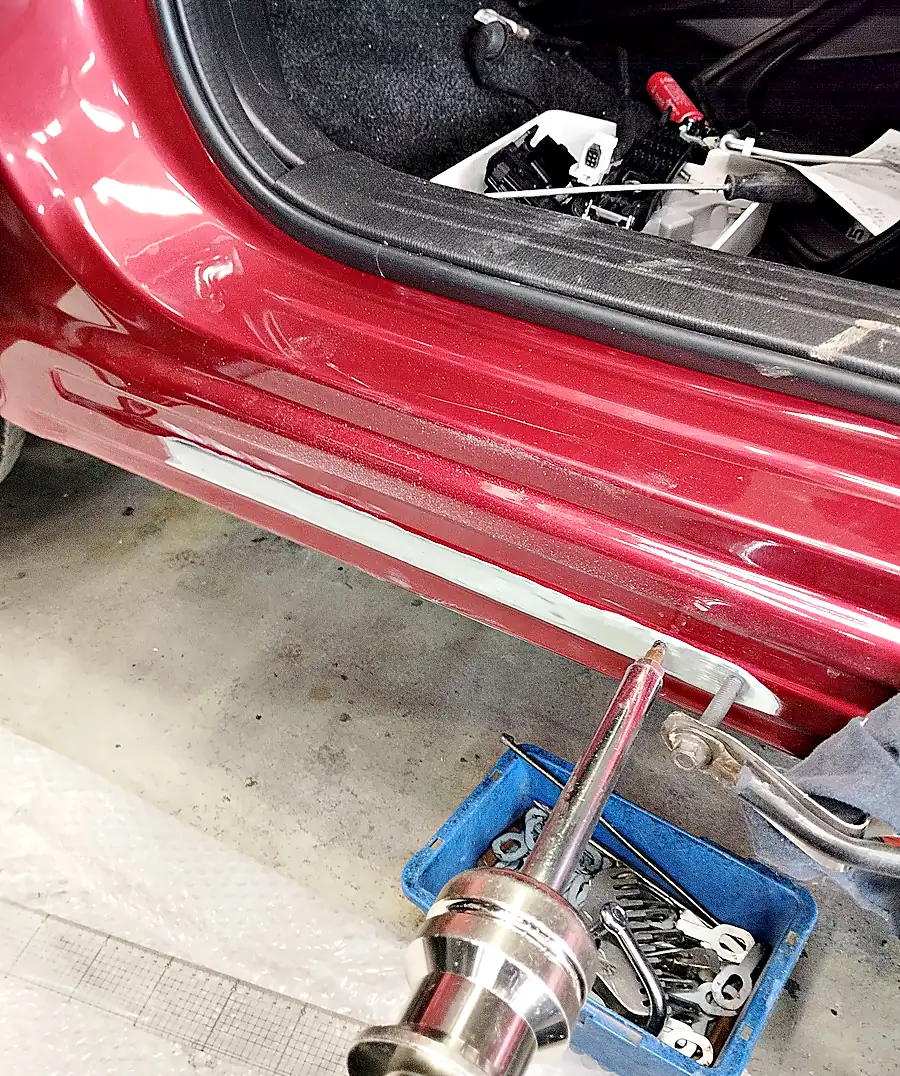

サイドシルは取り外す部品ではないため、車体に付いたまま形を戻しました。まず曲がった下の端の塗装を、細長く研ぎ落としました。そこに、重りを滑らせて引く溶接式の引き出し工具（スライドハンマー）の先を当て、外へ引き出しました。

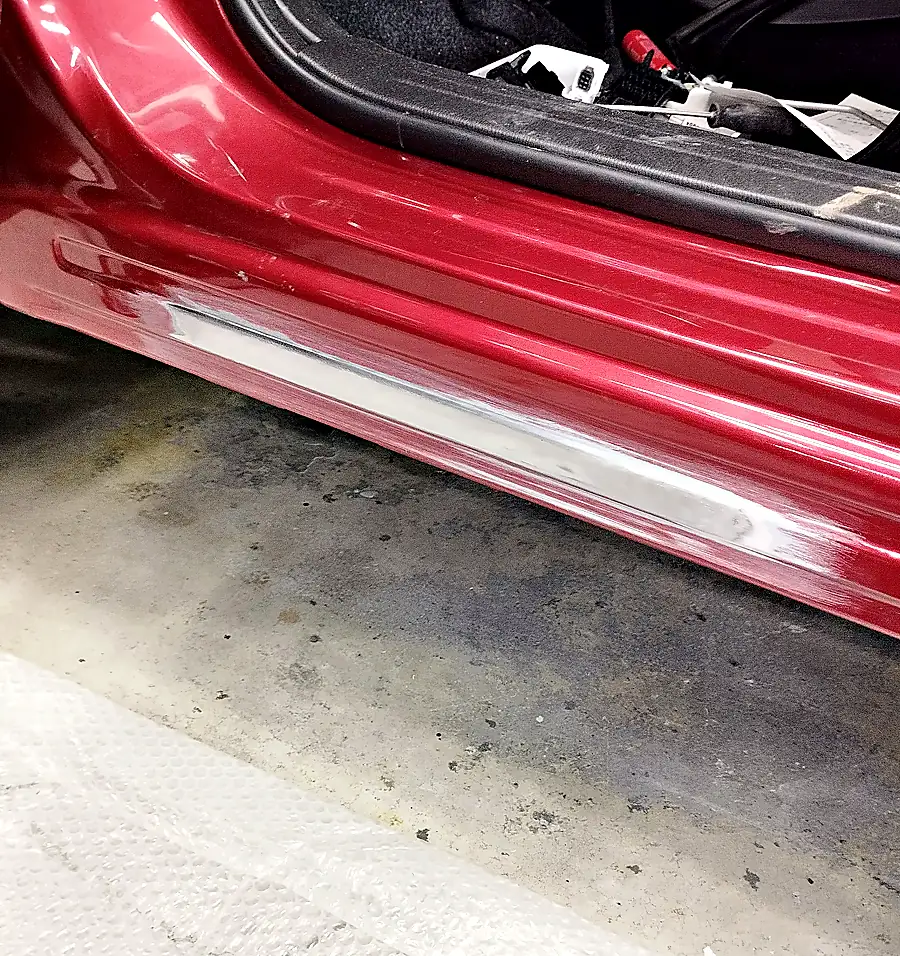

引いたあとの帯は、まわりの塗装へ段をつけて研いであり、元の面となだらかにつながっています。
パテ処理｜パテは直した帯と角だけに

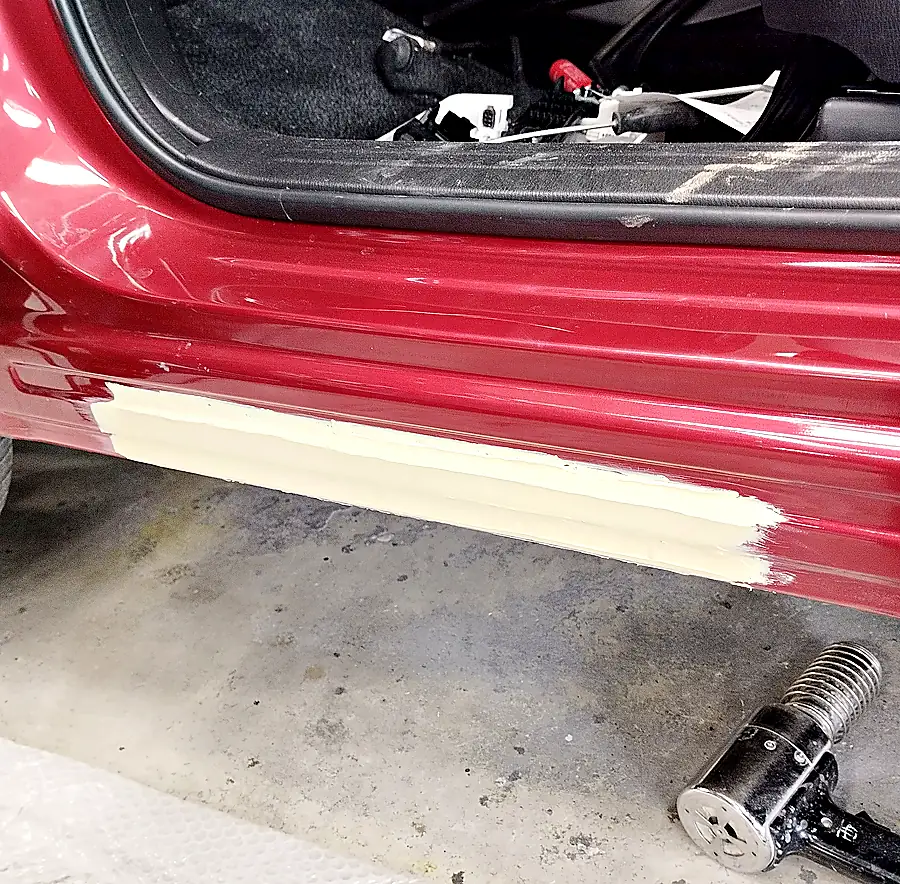

引き出した帯には、クリーム色のパテ（細かなへこみを埋めて、面の形を整える材料）を付けました。パテを付けたのは、引いて戻した細長い範囲だけです。左フロントフェンダーは、後ろの下の角にパテを入れています。パテは固まってから研ぎ、まわりの面と高さをそろえます。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
フロントドア交換｜中古は使わず新品のドアへ

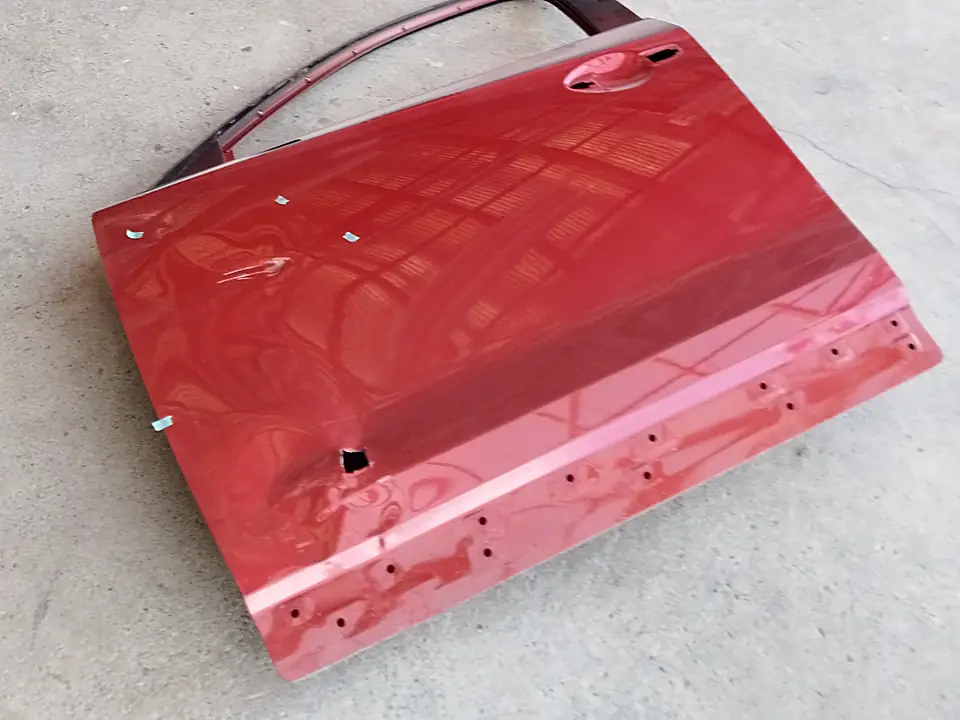

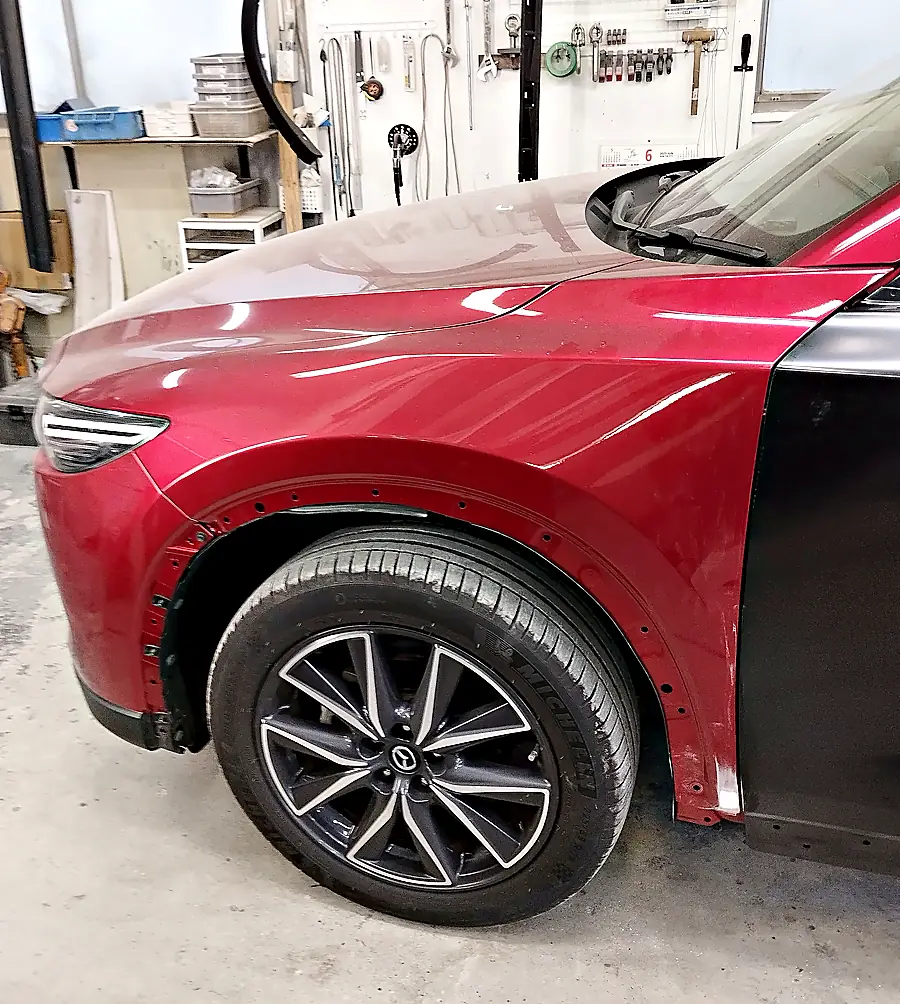

外した元のドアには、目印のテープと、下の縁まで及んだへこみの跡が残っています。届いた新しいドアは、まだ車の色が塗られていない、下塗りの状態です。色をのせる前に、まず車に取り付けました（仮付け）。フェンダーは、タイヤのまわりの黒いモール（ホイールアーチのモール）を外してあります。
サフェーサー塗装｜サイドシルに色の下地を

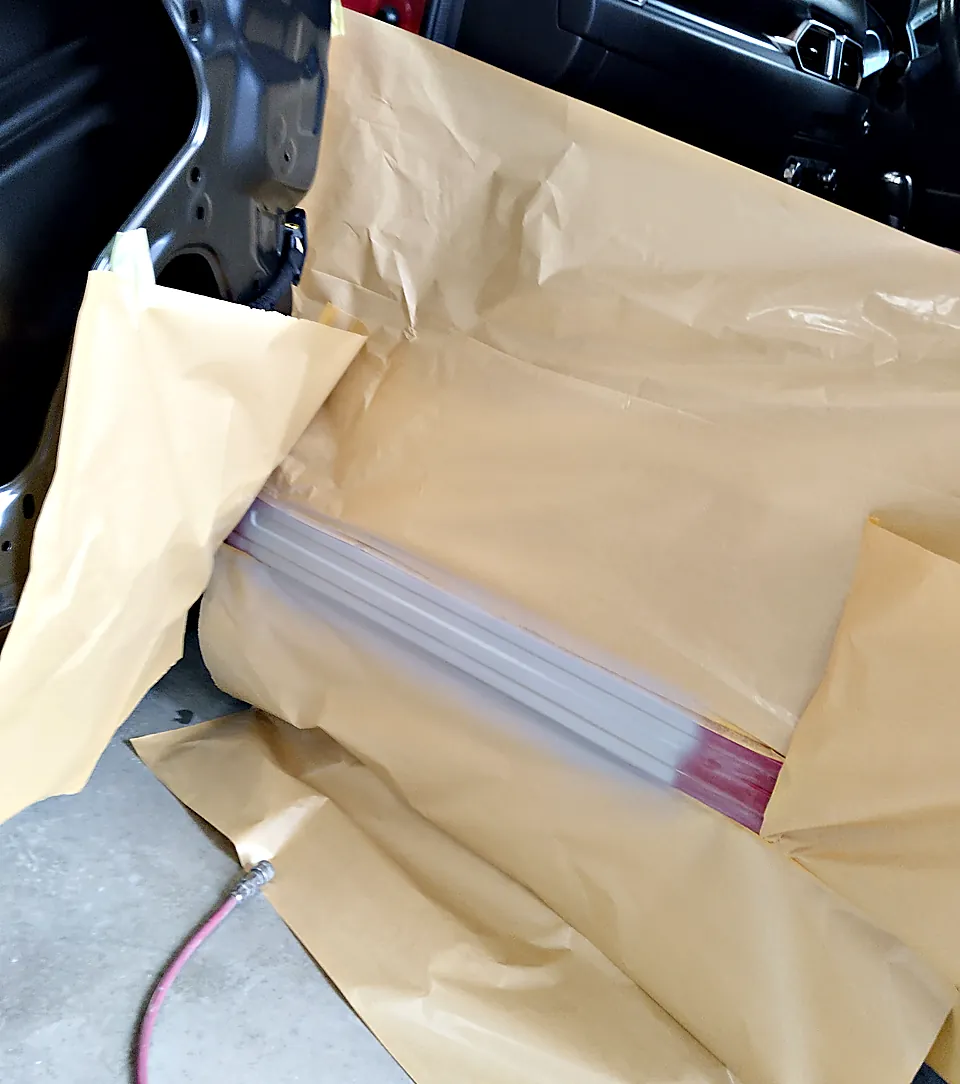

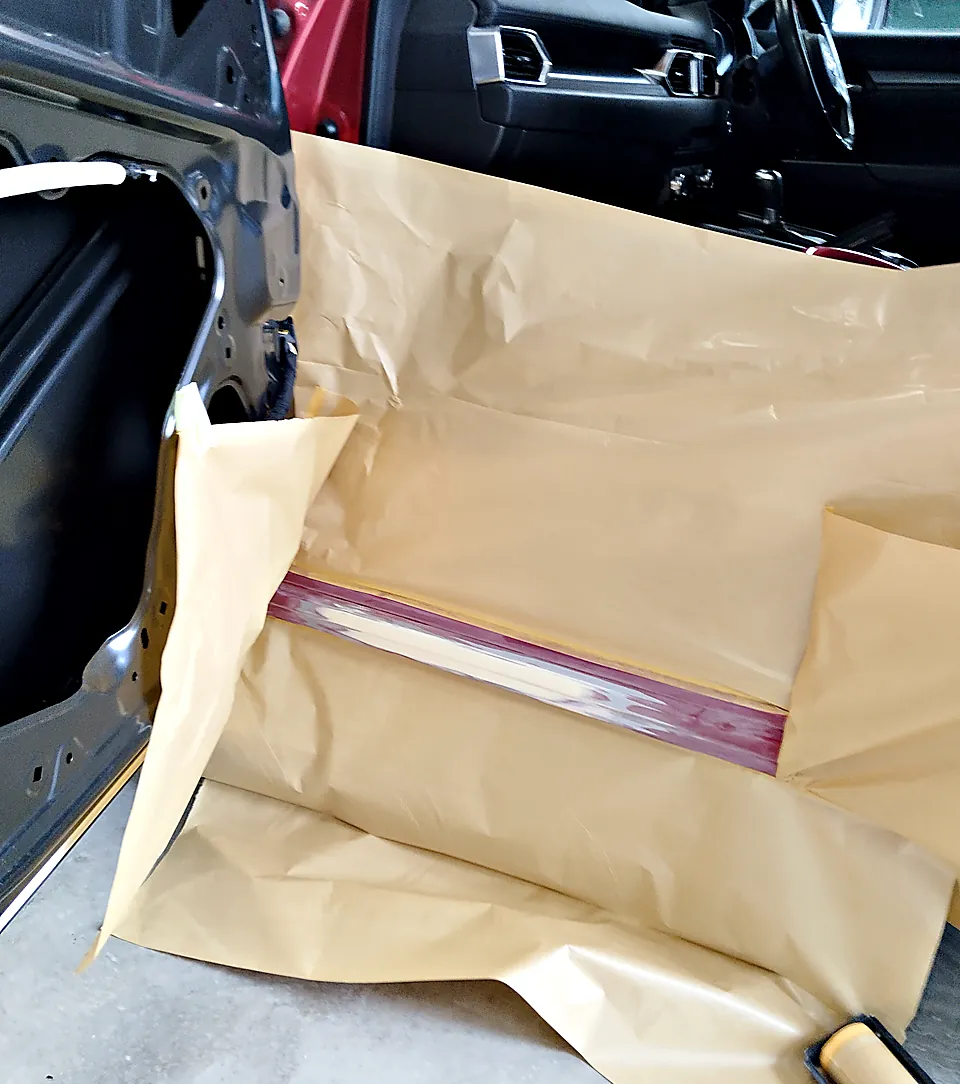

パテを研いだあとは、ドアの開口部を紙で覆い、サイドシルの直した帯だけを出しました。そこへサフェーサー（色の下に入れる、下地専用の塗料）を吹きました。サフェーサーは、パテの細かな研ぎ目を埋めて面をなめらかにし、上にのせる色の土台になります。
サイドシル塗装｜ドアを外して、ブースで先に

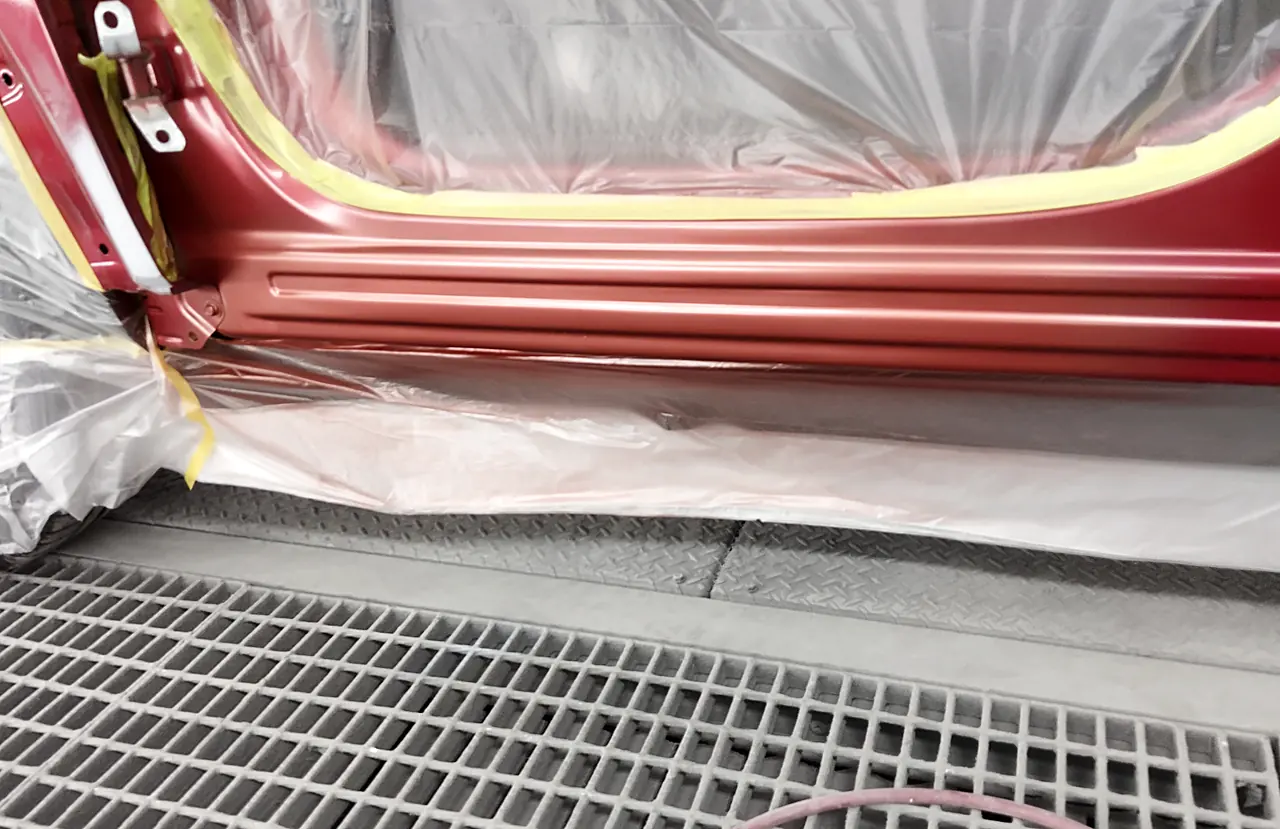

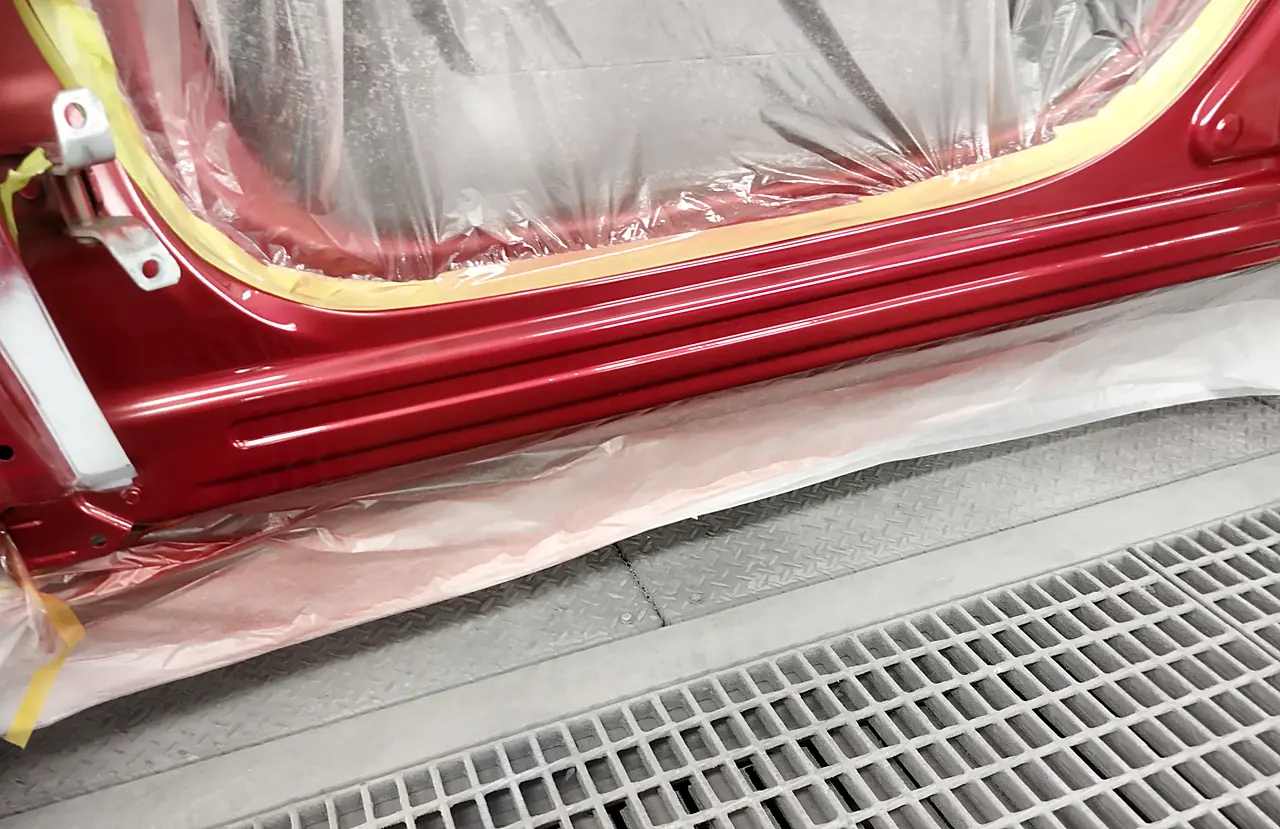

サイドシルを塗るときは、仮付けしたドアをいったん外してから、車を塗装ブース（ちりやほこりを抑えた塗装用の部屋）に入れました。サイドシルには、ほかのパネルより先に色をのせています。開口部はビニールで覆い、縁に沿ってテープを貼っています。左の写真はまだ艶の少ない状態、右の写真は塗り終えて艶が出た状態です。
塗装準備｜フェンダーと前後のドア、3枚を足付け

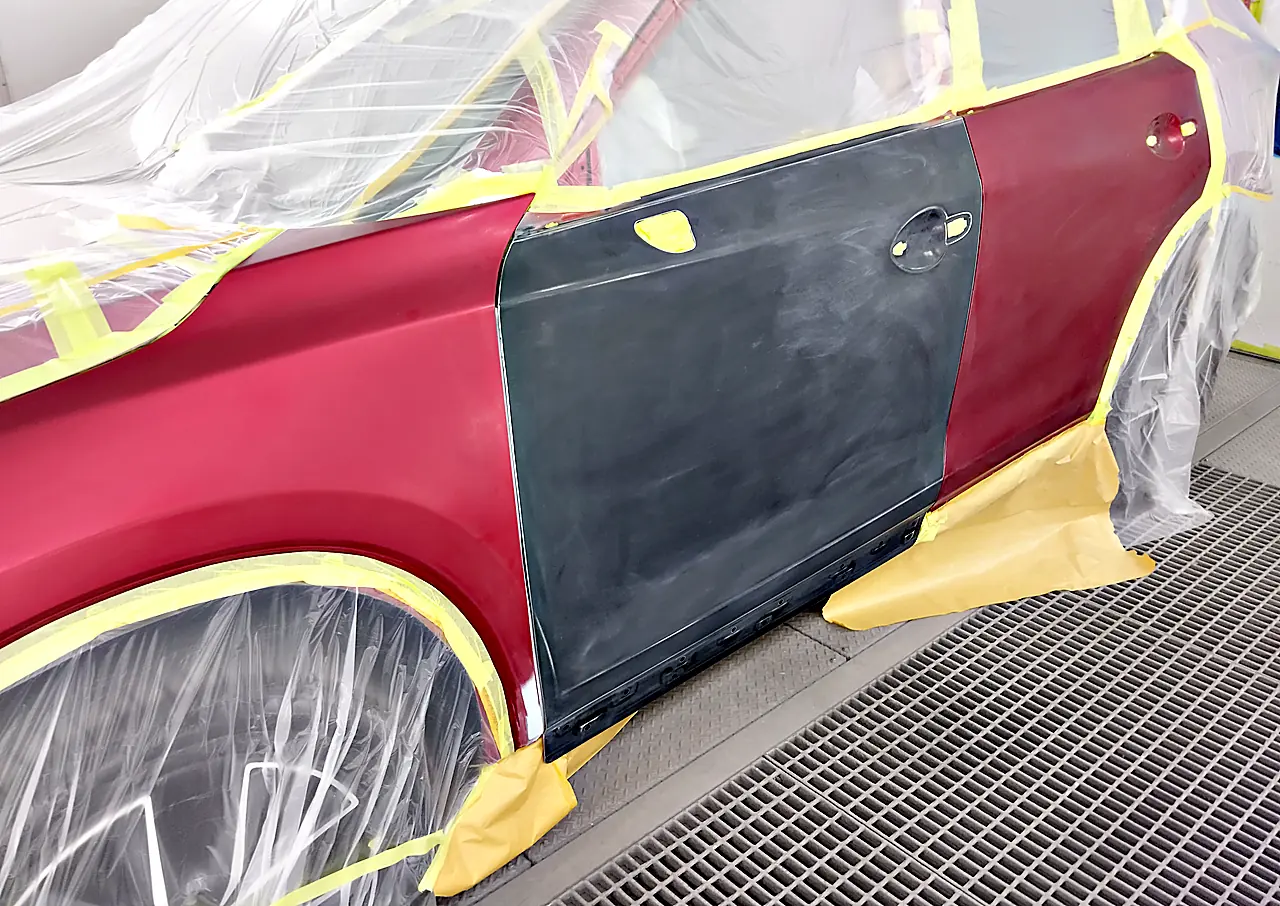

次に、左フロントフェンダー、取り替えた前ドア、左リヤドアの3枚を出し、ほかはビニールと紙で覆いました。3枚には足付け（塗る面を細かい目で研いでつやを落とし、塗料のかかりをよくする下準備）をしてあります。新しいドアは、もう一度車に取り付けてあります。取っ手の穴は、テープでふさいでいます。
お預かりしたときの写真では、左リヤドアに傷は見当たりませんが、塗る3枚の中に入っています。どんなときにとなりまで塗るかは、となりのドアまで塗ると言われるのは、どういうときですか？で説明しています。
塗装｜カラー番号46Vの赤を、3枚続けて

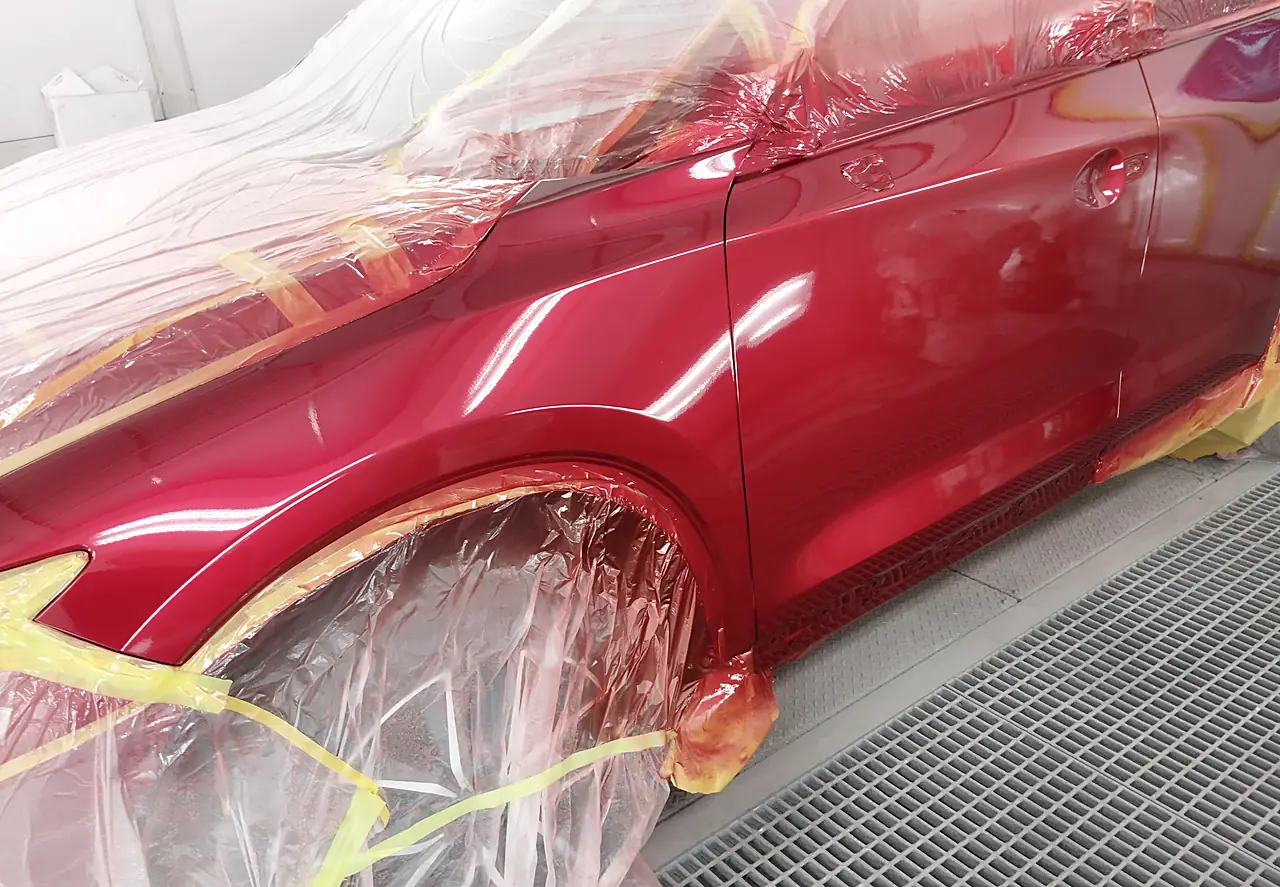

フェンダー、取り替えた前ドア、左リヤドアの3枚は、同じブースで続けて46Vの赤をのせました。46Vは、車体のコーションプレート（色の番号などを記した銘板）で確かめたカラー番号です。塗り終えたフェンダーと前ドアが、下の写真です。
このCX-5の見積書の塗装の欄には、「低隠蔽性塗色」という項目が入っています。「下の色が透けやすい色」という意味の項目です。46Vの色の成り立ちと補修の難しさは、46VのCX-5の左リヤドア交換とサイドシル板金でくわしく取り上げています。そちらは、新しい左リヤドアを台に立てて内側まで塗ってから車に戻し、まわりのパネルと続けて塗った例です。

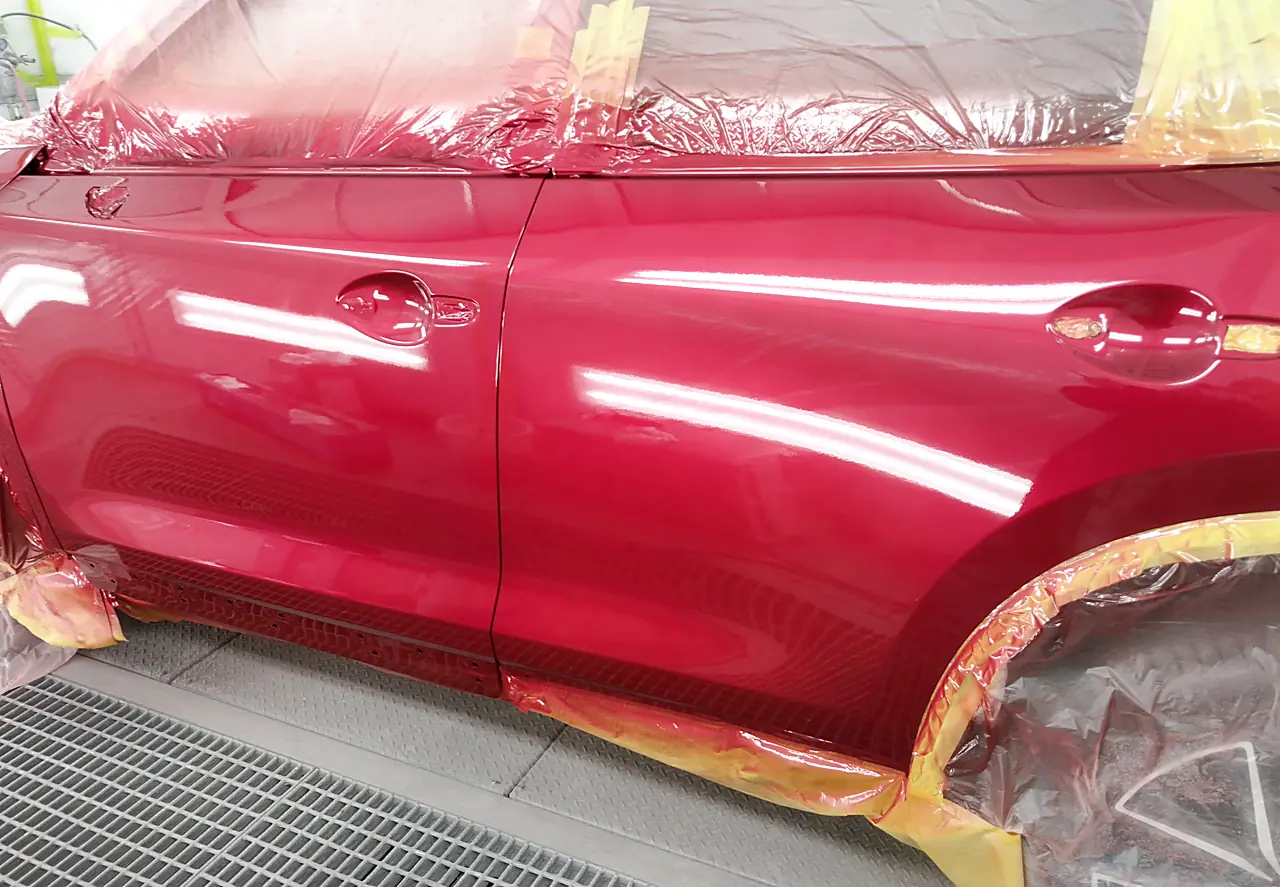

塗り終えた前後のドアの面に、ブースの照明が白く映っています。
部品の組み付け｜モールやバイザーも新しい部品に

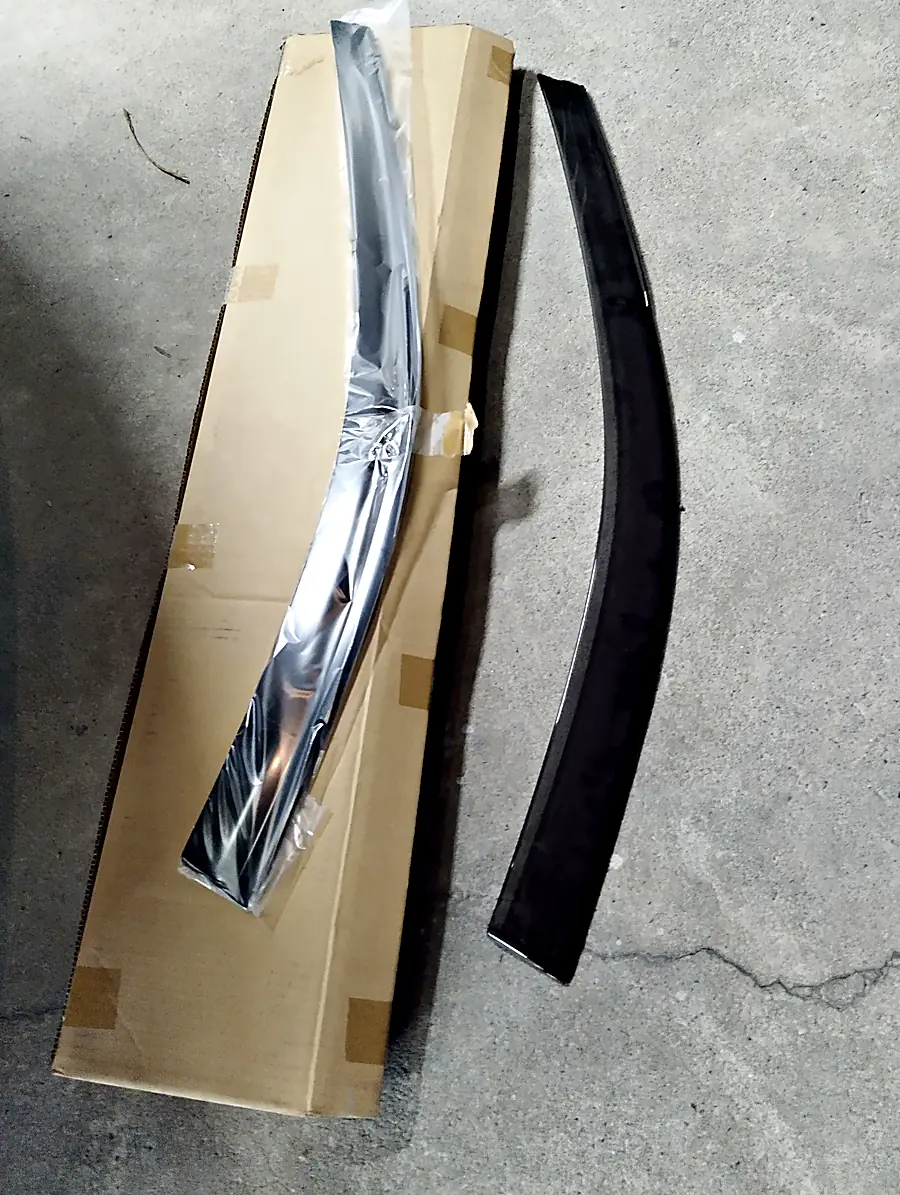

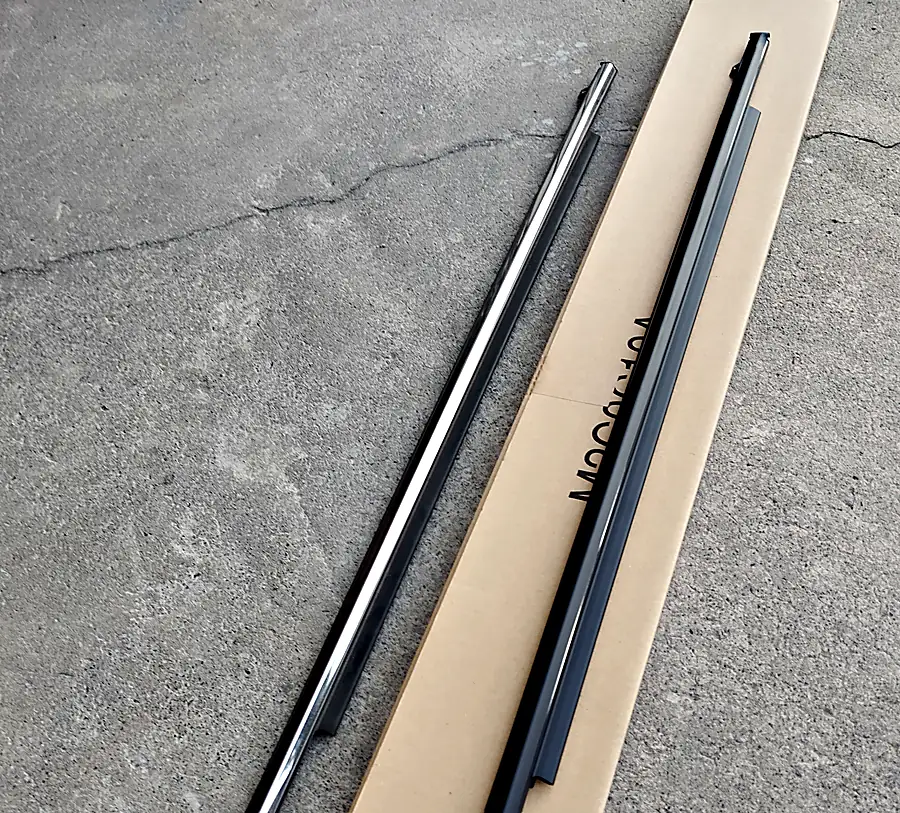

塗装のあとは、外していた部品を組み付けました。前ドアでは、窓まわりのモールやガーニッシュ（黒い化粧の部品）を新しい部品にしています。すき間をふさぐゴム（ウェザストリップ）とアクリルバイザーも取り替えました。後ろのドアは窓の下のモールやゴムを、ドアの下はサイドステップモールを新しくしています。フェンダーの下のモール（ロワオーバーフェンダー）も、新しい部品です。
修理完成｜左前と左後ろから見た赤いCX-5
組み付けを終えたCX-5を、外で左前の斜めから写しました。塗り直した左フロントフェンダーが写っています。

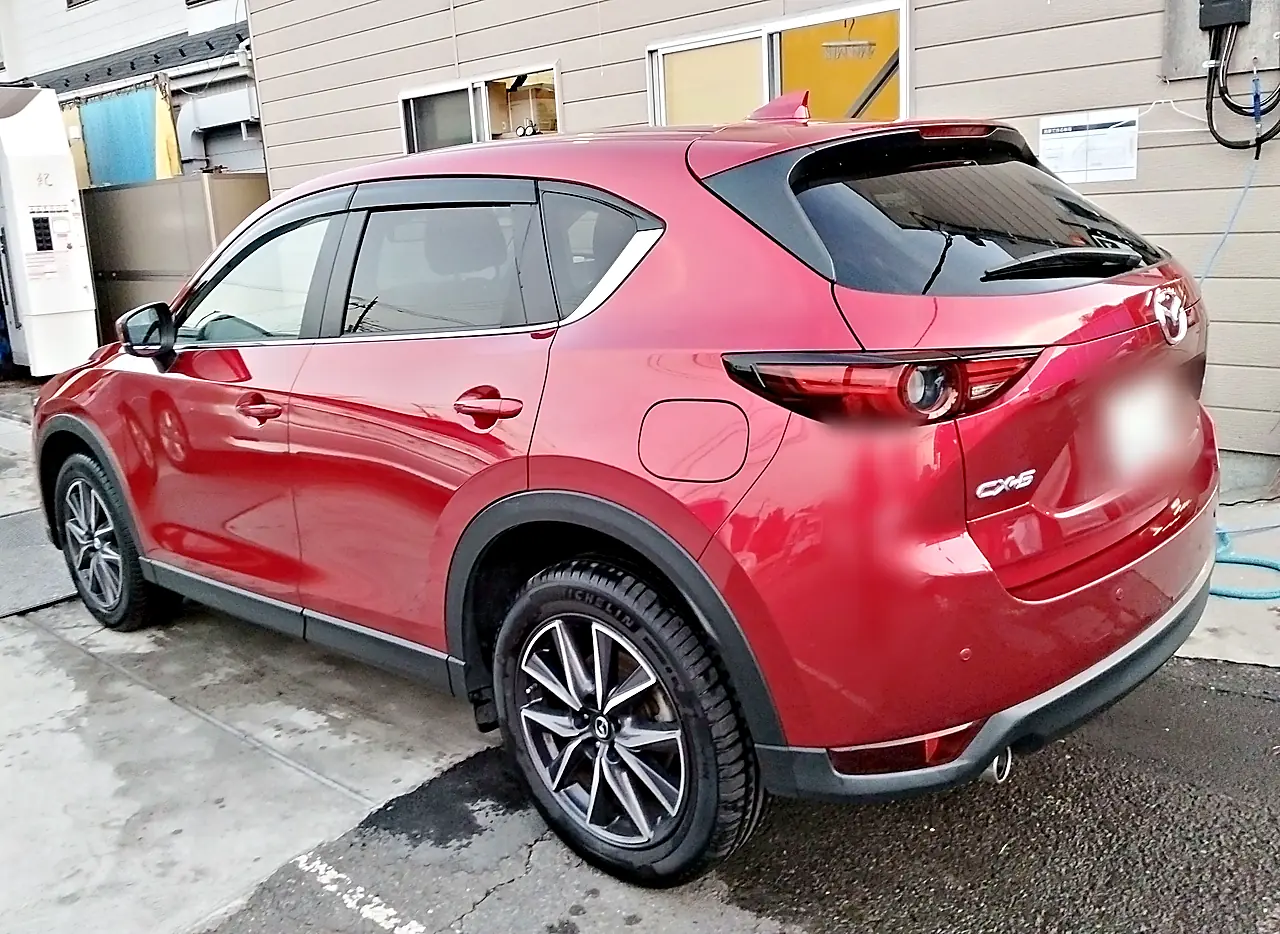

左後ろから見ると、前ドアから左リヤドアまでの赤が、ひと続きの面に見えます。取り替えた前ドアと、塗り直した後ろのドアの赤の色合いを、この写真で見比べてみてください。塗り直した面のお手入れについては、板金塗装のあと、洗車やワックスはいつからできますか？を参考にしてください。
職人の想い｜サイドシルが先、ドアまわりはあとで
曲がったサイドシルは取り替えずに引いて戻し、仮付けしたドアをいったん外して、サイドシルから先に塗りました。取り替えた前ドアはもう一度取り付け、フェンダーや後ろのドアと一緒に色をのせています。ご希望をうかがい、車の状態に合った直し方をご提案することが、代表の考えるケービーエスの基本の姿勢です。
修理中の代車｜代車特約でヤリスクロスに
このCX-5の修理のあいだは、代車特約（自動車保険の、修理中の代車の費用にあてる特約）を使って、ヤリスクロスをお貸ししました。ケービーエスの勝田レンタカーで登録している、ハイブリッドの4WDで、色はパールです。代車は、CX-5をお預かりしたその日にお届けし、修理を終えたCX-5をお返しするときに戻していただいています。
代車特約で使える1日あたりの金額や日数は、ご契約ごとに決まっています。借りる前に、契約している保険会社へ確かめておくと、あとの行き違いを防げます。特約の呼び方の違いや保険証券の見方は、代車の特約は、保険会社によって呼び方が違うのですか？にまとめています。
CX-5に近い大きさのSUVでは、カローラクロス ハイブリッドとフォレスター ハイブリッドの4WDがあります。ハリアーのプラグインハイブリッドもそろえています。ヤリスクロスのことは、ヤリスやヤリスクロスを代車で借りられますか？で紹介しています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカーの事故代車ラインナップ例
まとめ｜前ドアは新品、ドアの下は板金で
このCX-5は、へこんだ左フロントドアを取り替え、左サイドシルは引き出して直し、フェンダーから左リヤドアまでを46Vで塗った事例です。
赤い車のドアやサイドシルの傷の写真は、お見積りのページから送っていただけます。ドア交換やサイドシルの板金のほかの例も、修理事例の一覧に並んでいます。お気軽にお問い合わせください。
