横浜市都筑区の株式会社ケービーエスで、レクサスES300h（10系・6AA-AXZH10）の左リヤドアと左リヤクォーターの浅いへこみを、どちらのパネルも交換せずに直しました。ドアの後ろの端は溶接機のガンで、クォーターの細い縁は溶接した波形のワイヤーで表から引き出し、083 ホワイトノーヴァガラスフレークで2枚とも塗り直しています。
白い車の浅いへこみは、見る角度や明るさで、見えたり見えなかったりします。それでも一度気づくと、車の横に立つたびに目が向いてしまうものです。へこみがドアとクォーターの2枚にまたがっていると、両方とも取り替えになるのではと考えてしまいますし、塗り直した所だけ白さが違って見えないかも心配になります。このES300hでは、左リヤドアの後ろの下と、その後ろの後輪の前の細い縁の2か所が、浅くへこんでいました。
修理前と修理後｜取り替えずに直した、左側面の後ろ半分

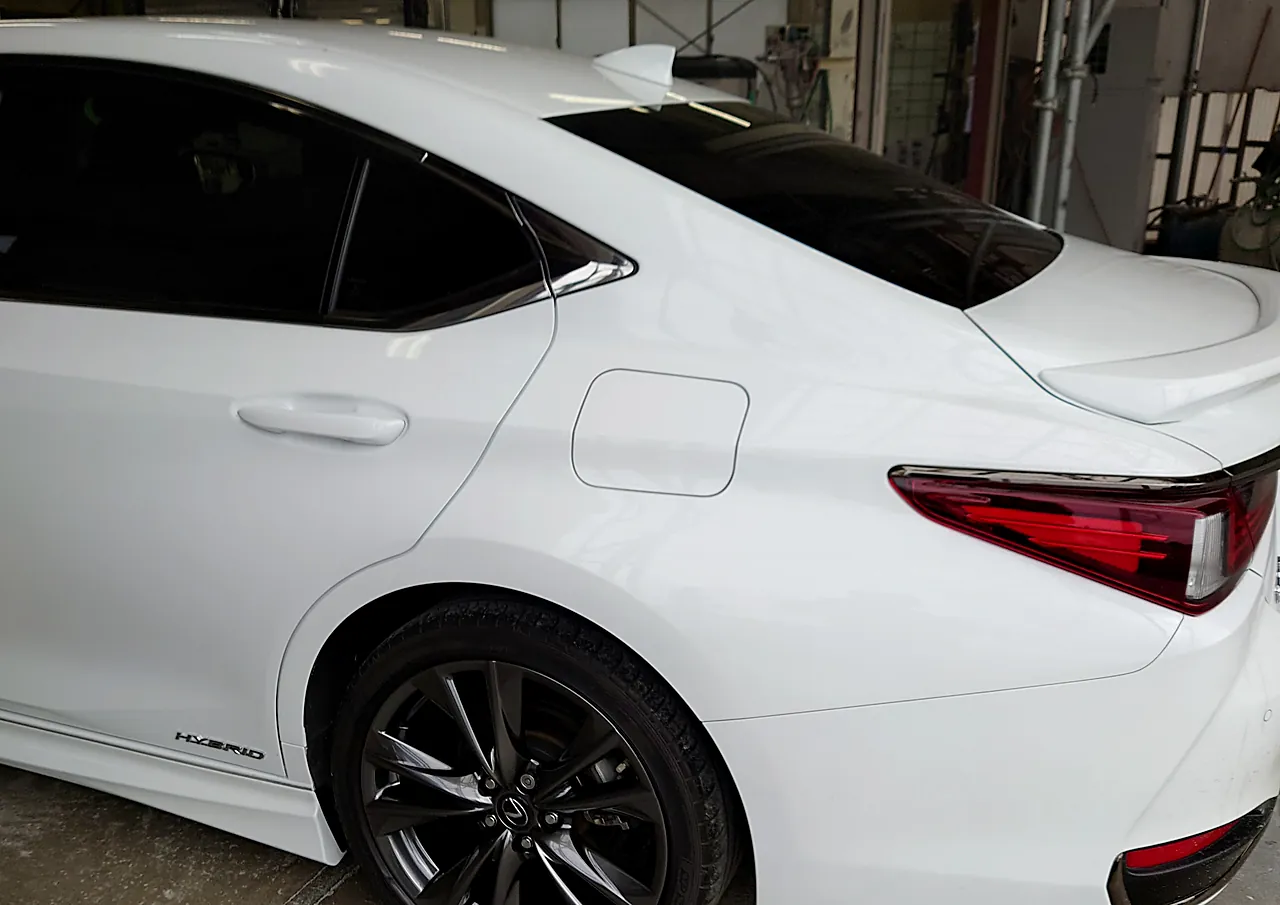

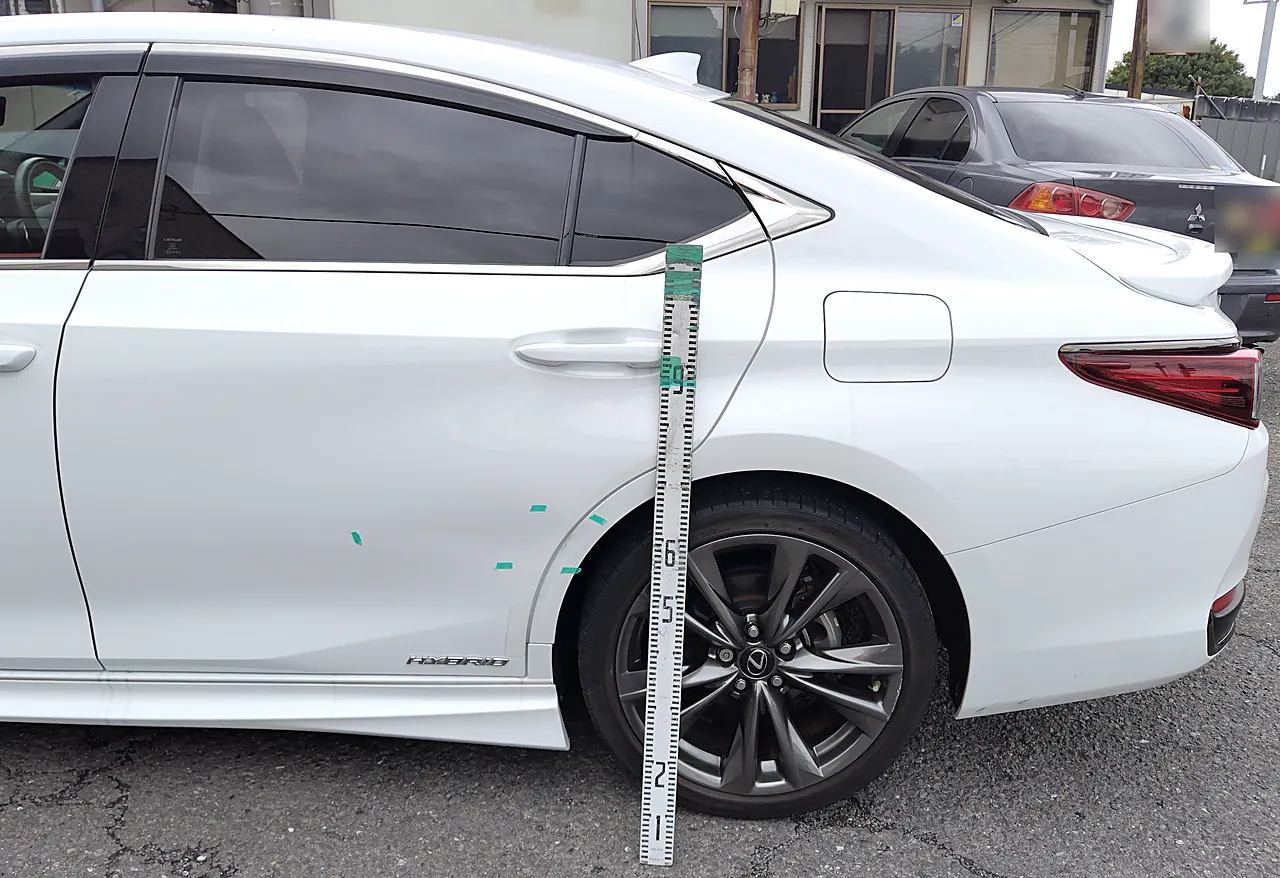

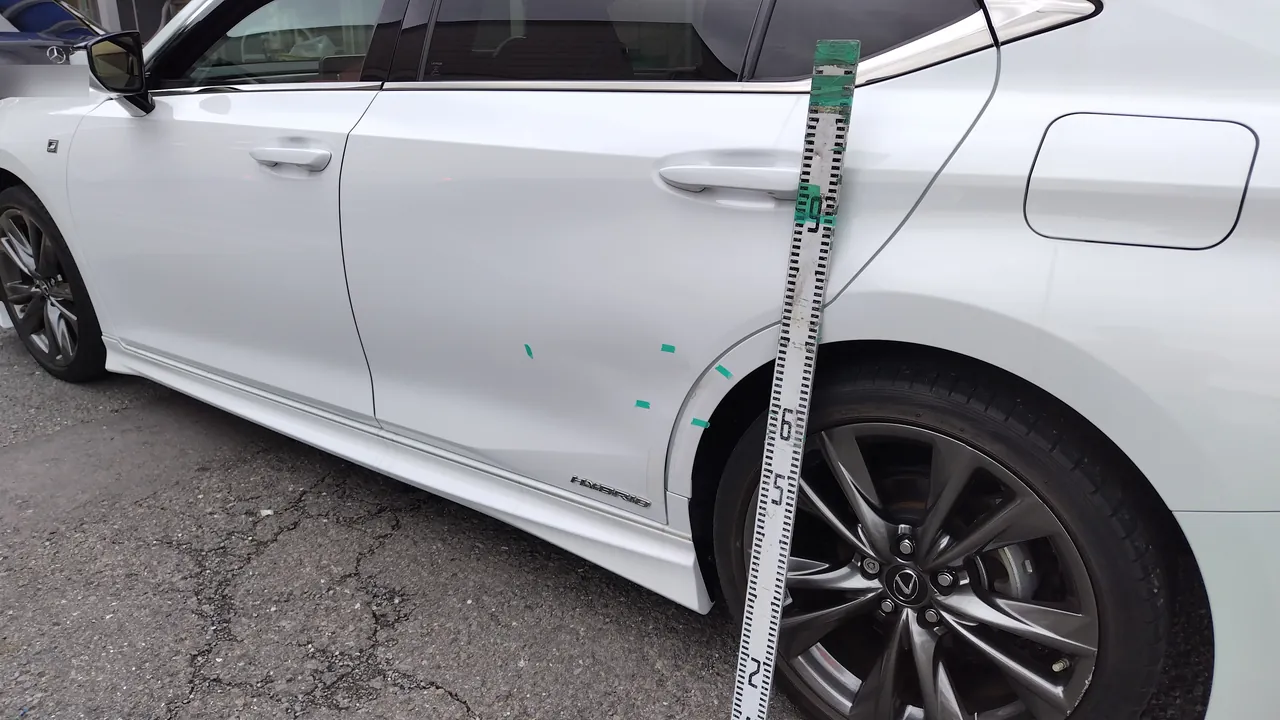

テープの印を貼ったへこみの場所が、修理のあとにどう見えるかを並べます。左の写真が修理前、右の写真が修理後です。修理前は、左リヤドアの後ろの下に3つ、後輪の前の縁に2つ、緑のテープの印が貼られ、目盛りの付いた棒が立っています。
修理後の写真に写っているドアもクォーターも、取り替えた部品ではなく、引き出して塗り直した元のパネルです。
| 項目 | 内容 |
|---|---|
| 車種 | レクサス ES300h（10系・ハイブリッド車・乗車定員5人） |
| 型式 | 6AA-AXZH10（原動機の型式 A25A-3NM） |
| 登録 | 平成31年2月（初度登録） |
| カラー | 083 ホワイトノーヴァガラスフレーク。083の番号はコーションプレートの COLOR の欄で確認 |
| ご相談 | ホームページを見てご依頼 |
| 損傷箇所 | 左リヤドアの後ろの下（浅いへこみ）／左リヤクォーターの、ドアと後輪のタイヤハウスに挟まれた細い縁（へこみと、透明フィルムの上の擦れ） |
| 修理方法 | 左リヤドア＝交換せず、後ろの端の外側を研いで鉄板を出し、溶接機のガン（スライドハンマー付き）で引き出し → パテ／左リヤクォーター＝交換せず、細い縁に波形のワイヤーを溶接し、くし形の引き具とスライドハンマーで引き出し → パテ → 紙で囲って白っぽい下地 |
| 外して作業した部品 | リヤバンパー・サイドスカート・ドアハンドルの握り・左リヤドアの HYBRID のエンブレム |
| 取り寄せた部品 | 左リヤドアのベルトモール・左リヤドアのエンブレム・リヤドアのプロテクター・クォーターパネルのリヤプロテクター（品名は伝票のとおり）・ディスクホイール1本・クリップ9個（2種類） |
| 塗装 | 083：閉めると隠れる左リヤドアの後ろの端の面と、クォーター側の開口部の縁を先に塗装 → 左リヤドアの全体と左リヤクォーターの全体（給油口のふたを含む）。前のドアはビニールで覆う |
| クリヤー | 日本ペイント nax イージス（3:1）グリフィスクリヤー（耐スリ傷タイプ） |
| タイヤ店の作業 | ホイールの付け替え・タイヤの組み替え・バランス・空気圧センサーの移し替え（タイヤの大きさ 235/40R19）＝タイヤ店の納品書より |
| 修理後の確認 | 診断機の「システムトポロジー」の画面に見えている範囲で、白い「OBD」の箱と灰色（構成されていません）の5つのほかはすべて緑（緑＝正常）・赤（異常）はなし |
| 工程 | 引き出し板金（ドアの後ろの端・クォーターの細い縁）・部品の取り外し → パテ → 白っぽい下地 → 隠れる面を先に塗装 → 2枚の全体を塗装 → 組み付け → 診断機 |
ご相談の前に｜直し方は実車を見てから。費用と日数の目安も
代表は、「同じ車の修理でも、お客様が求める内容は一人ひとり違う。だからこそ、事情をうかがったうえで修理の方法を提案する」と考えています（代表メッセージより）。
取り替えか引き出しか どちらで直すかを決めるのは、お車を見せていただいてからです。
費用 通常の見積りは無料です。へこみの裏側を確かめる分解や診断機での確認は、通常の見積りには含まれません。必要になったときは、取りかかる前に費用をお話しします。
お預かりの日数 傷やへこみの範囲だけでなく、取り寄せる部品がそろう時期でも前後します。実車を拝見すれば、目安をお伝えできます。
修理のあいだもセダンで移動したい方には、代車のご相談もお受けしています。勝田レンタカーのレンタカーは200台以上。その中に、同じレクサスのIS 300hやNX450h+もあります。お使いいただける車は、修理の段取りと空きの状況を見てご案内します。
ホームページを見てケービーエスへ｜10系のレクサスES300h
この白いレクサスは、当社のホームページを見て修理をご依頼くださったお客様のお車で、前のフェンダーには「F SPORT」のエンブレムがあります。
損傷｜白では見えにくい浅いへこみに、緑のテープで印

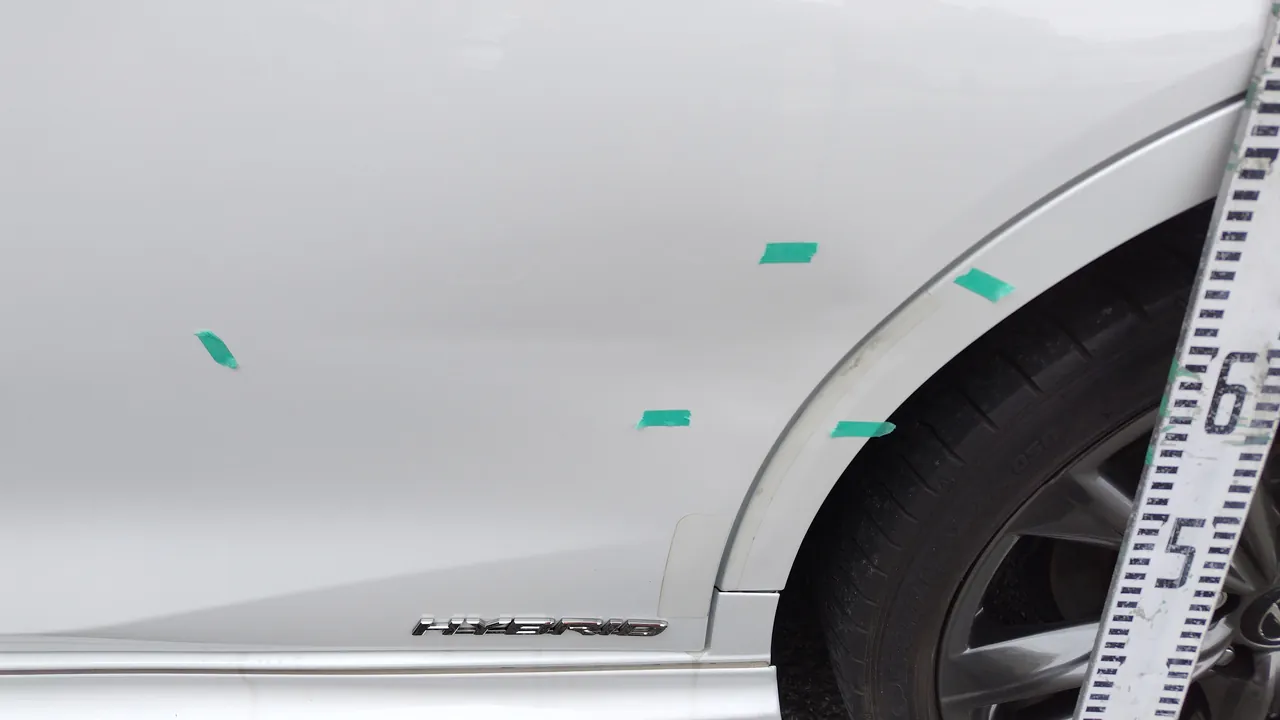

左の写真は左前寄りから写した左側面、右の写真はテープの印に寄ったところで、ドアの後ろの下の角には四角い透明のフィルムが貼られています。

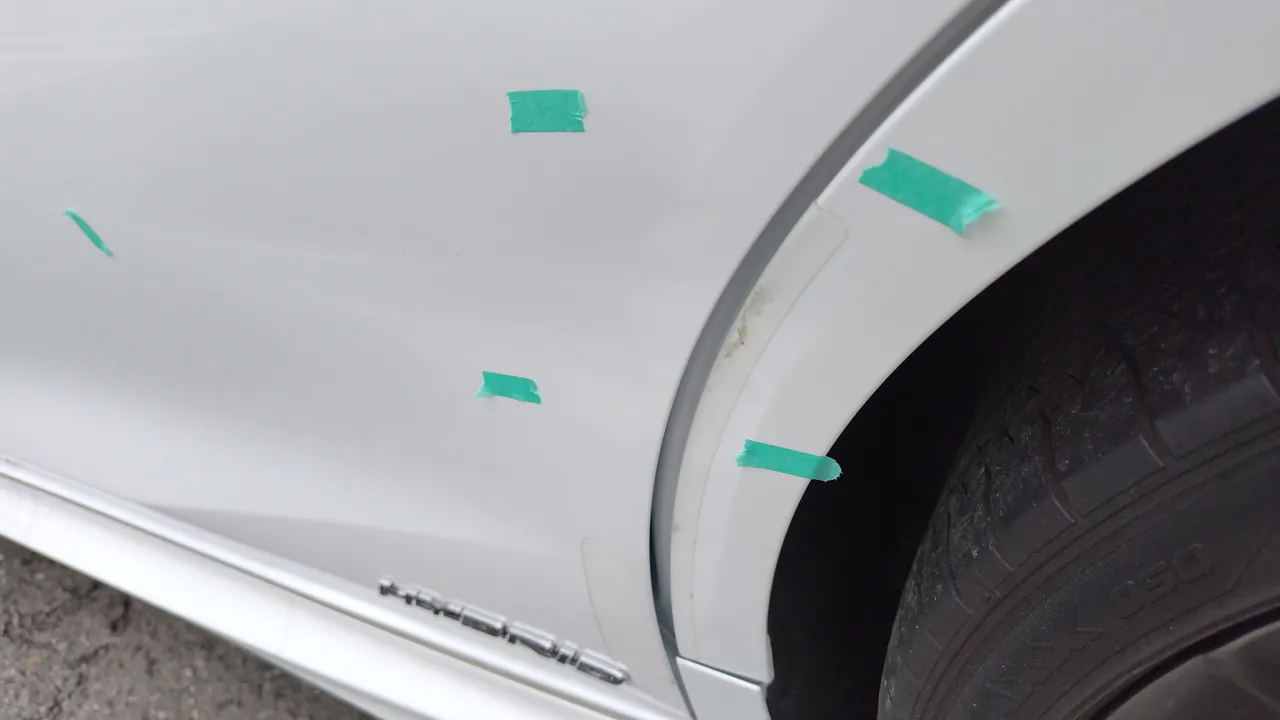

後輪の前の細い縁は、ドアの合わせ目とタイヤハウスに挟まれた幅の狭い面です。ここにも透明のフィルムが貼られ、その上に茶色っぽい汚れと擦れが残っていました。
引き出し板金｜溶接して引くため、ドアの端を鉄板まで研ぐ

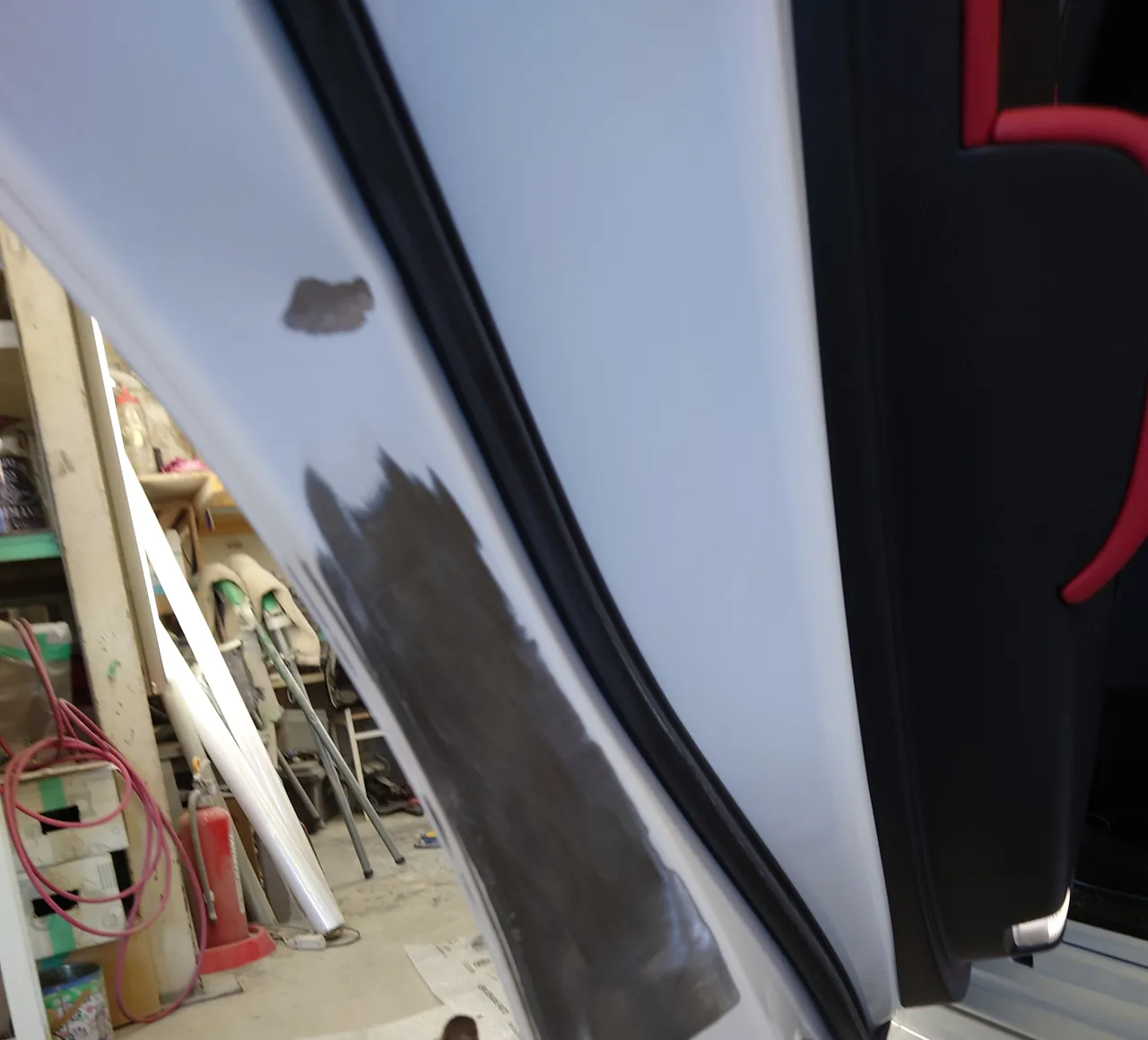

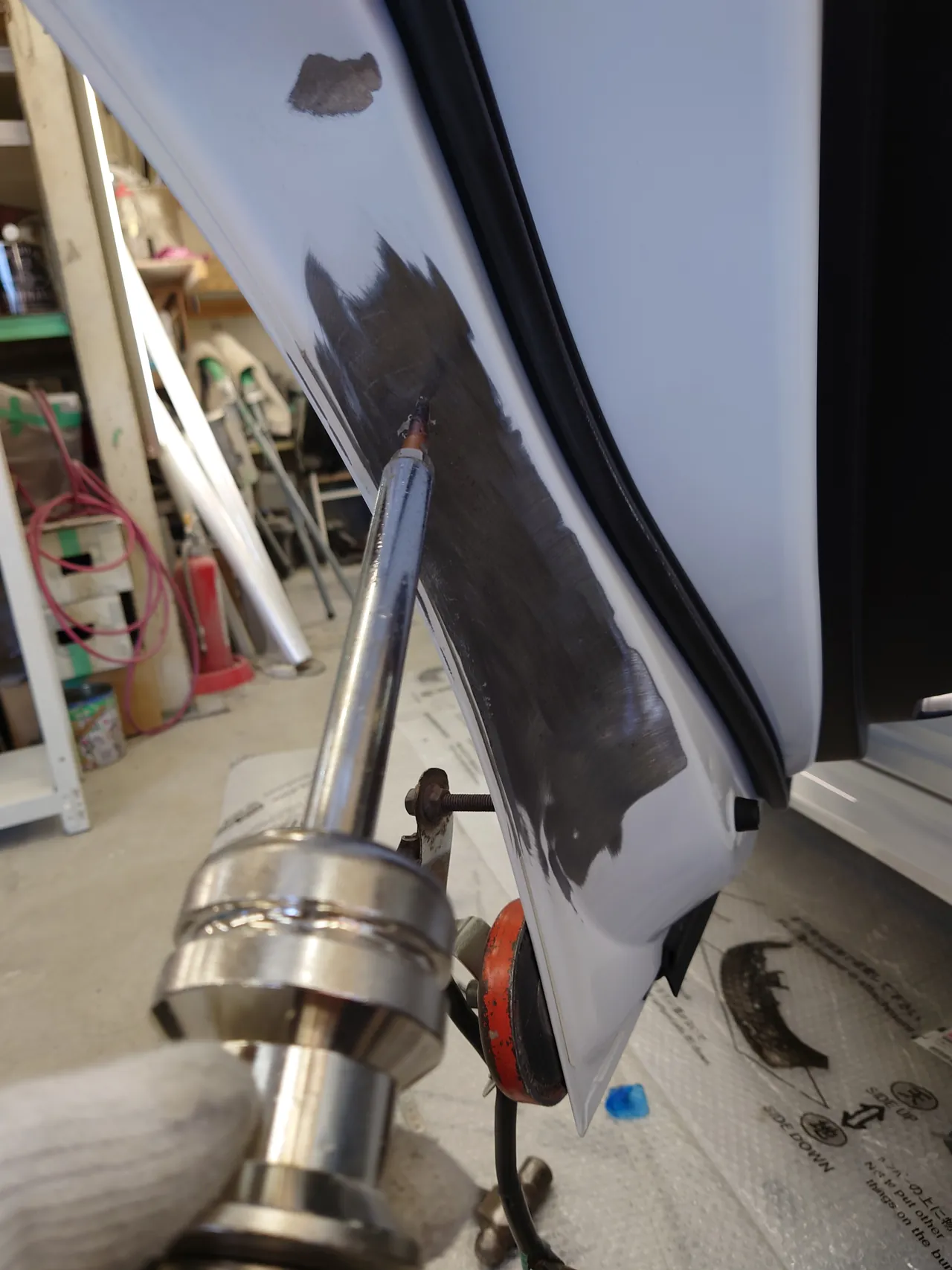

最初に手を入れたのは、左リヤドアの後ろの端です。ドアを開けて端の外側の塗装を研ぎ落とし、灰色の鉄板を出しました。溶接機のガンは、この鉄板に先を溶接して使います。左の写真が鉄板を出したところ、右の写真がそこにガンの先を当てたところです。ガンに付いたおもりを手前に滑らせると、その力でへこんだ面が外へ引かれ、ドアを取り替えずに元の鉄板の形を戻していけます。
引き出し板金｜狭い縁は、ワイヤーで力を散らして一列に

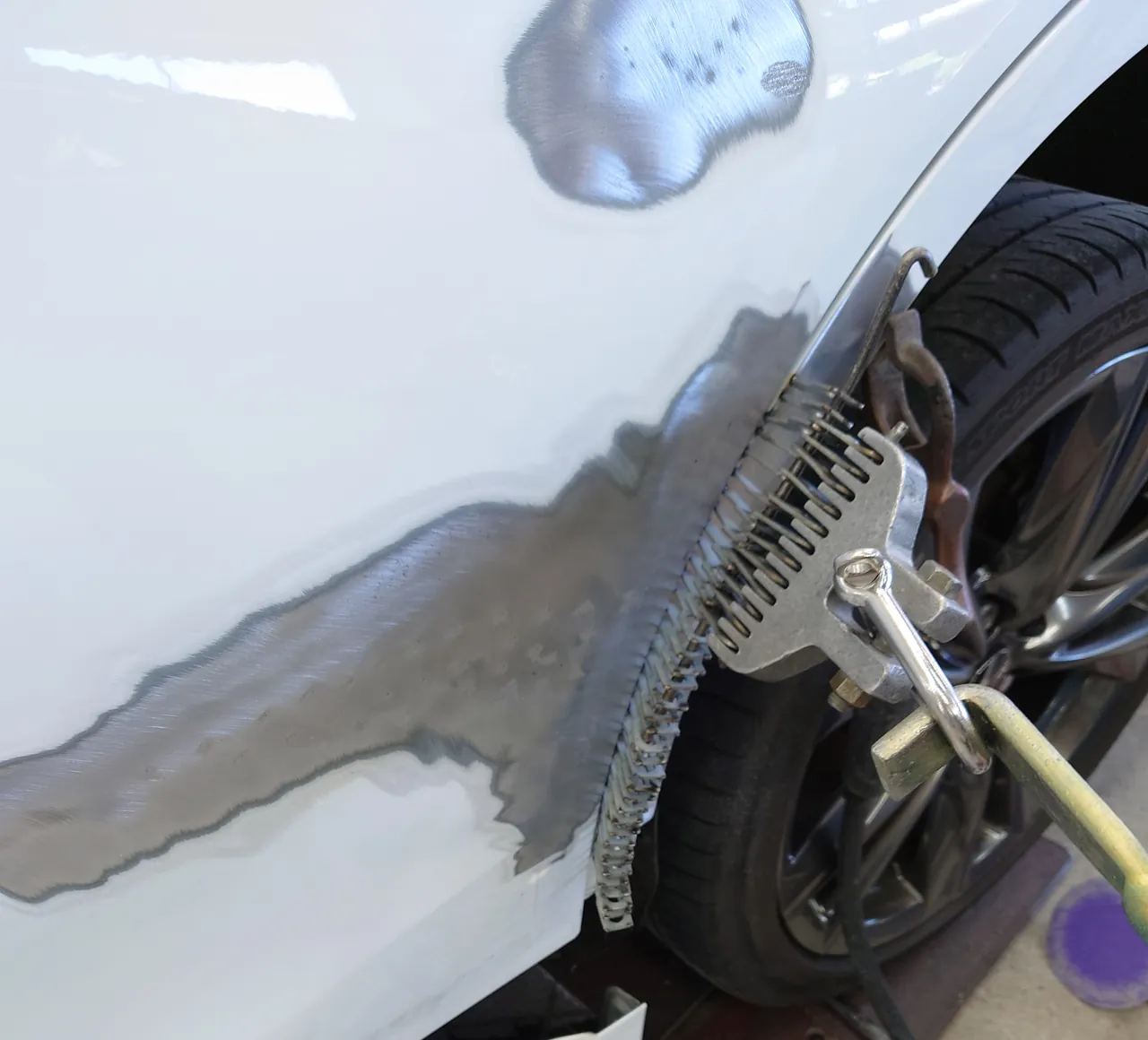

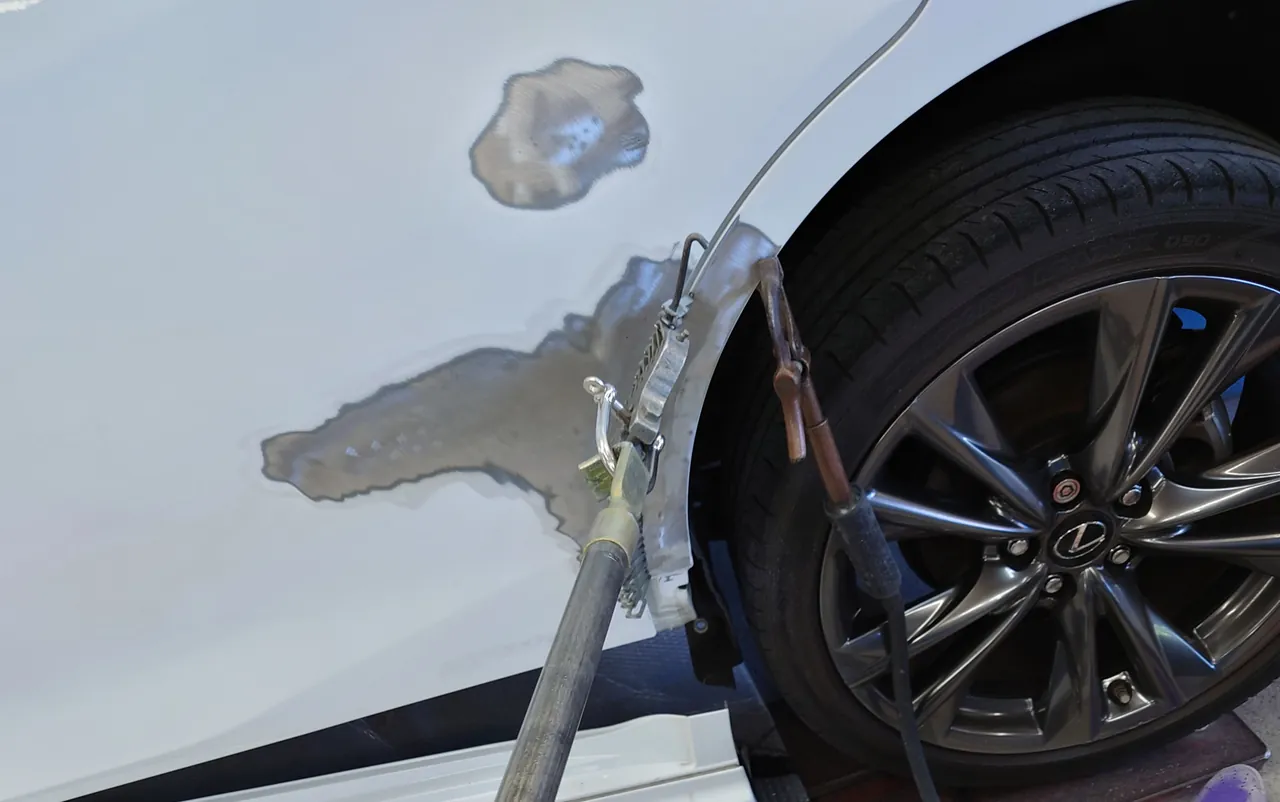

ドアの後ろに続く細い縁は、左リヤクォーターパネルの端にあたります。ここでは道具を替え、縁に沿って波形のワイヤーを溶接してから、ワイヤーごと引いています。ワイヤーを縁に沿わせておくと、引く力が一か所に集まらず、幅の狭い縁を一列のまま外へ出せます。左の写真は縁に掛けた引き具が長い棒のスライドハンマーにつながったところ、右の写真は溶接したワイヤーにくし形の引き具の歯が掛かったところです。
取り外し｜バンパーに隠れていたクォーターの端も、塗る範囲に

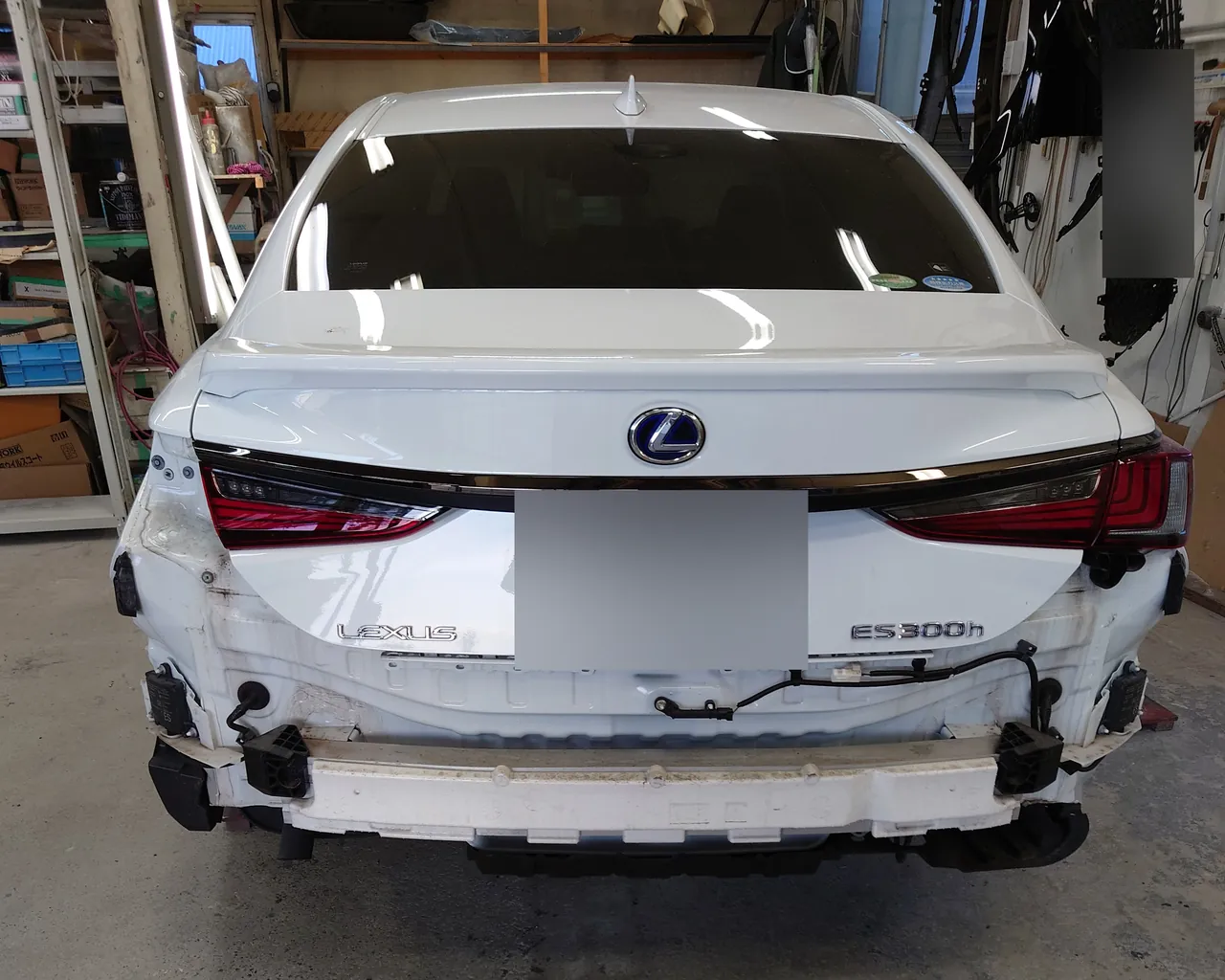

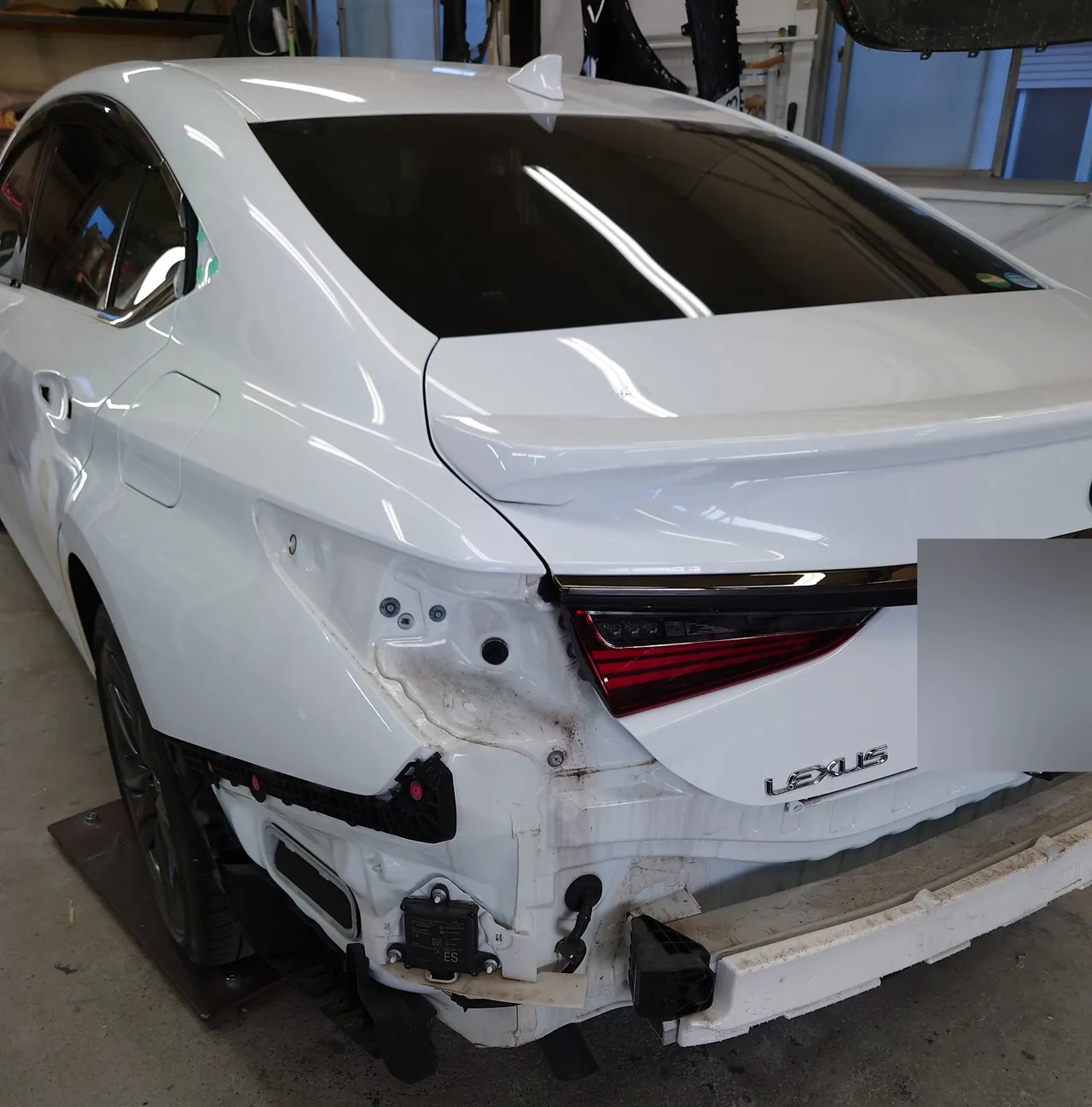

パテの段階の写真では、リヤバンパーが車から外れています。このあとクォーターを後ろの端まで全体に塗るので、バンパーに隠れていた端の部分まで出しています。左の写真は真後ろからで、バンパーの奥の白い部品と配線が見えています。右の写真は左後ろの角で、テールランプの下まで見えています。
パテ｜引き出したあとの細かな凹凸を、クリーム色で埋める

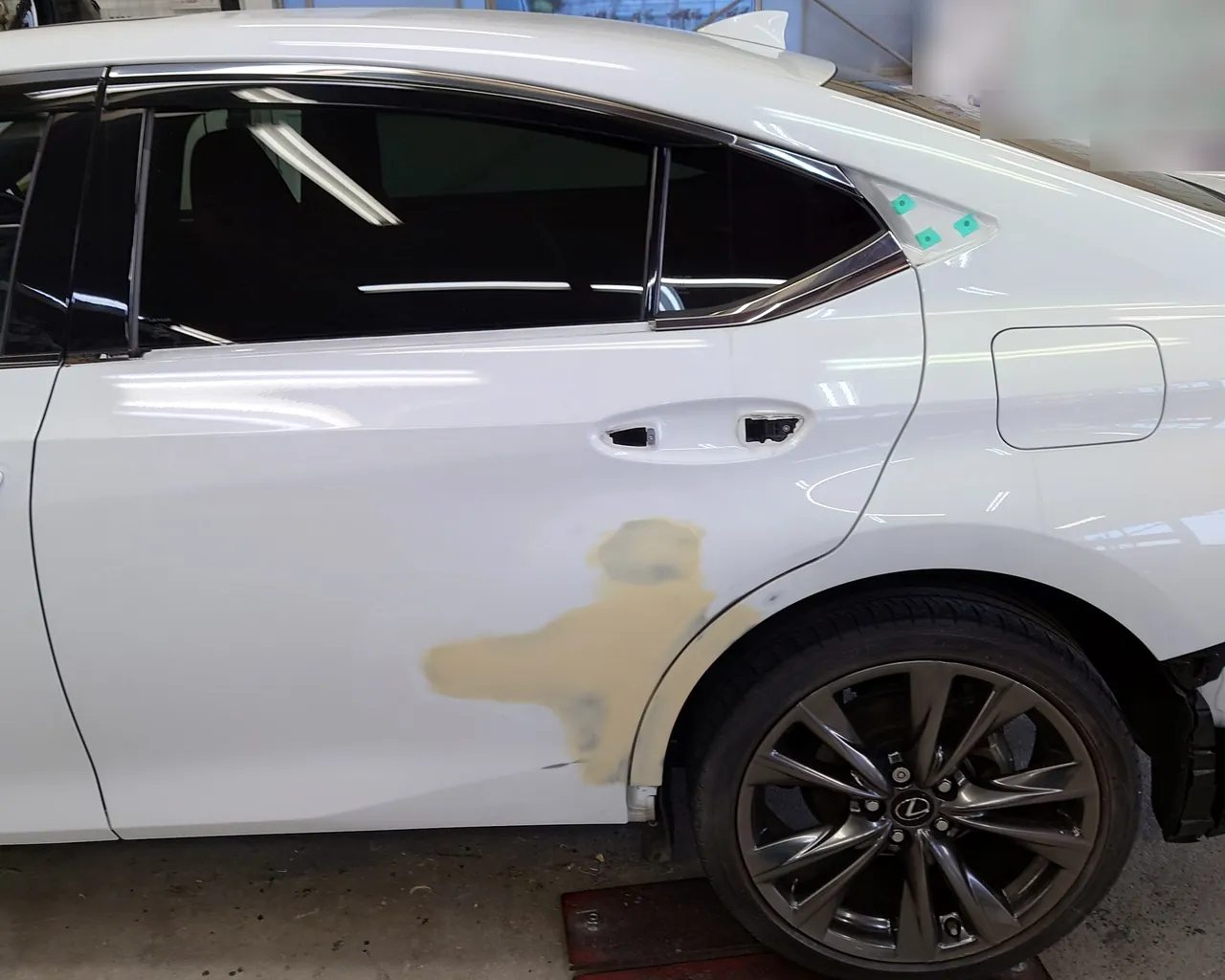

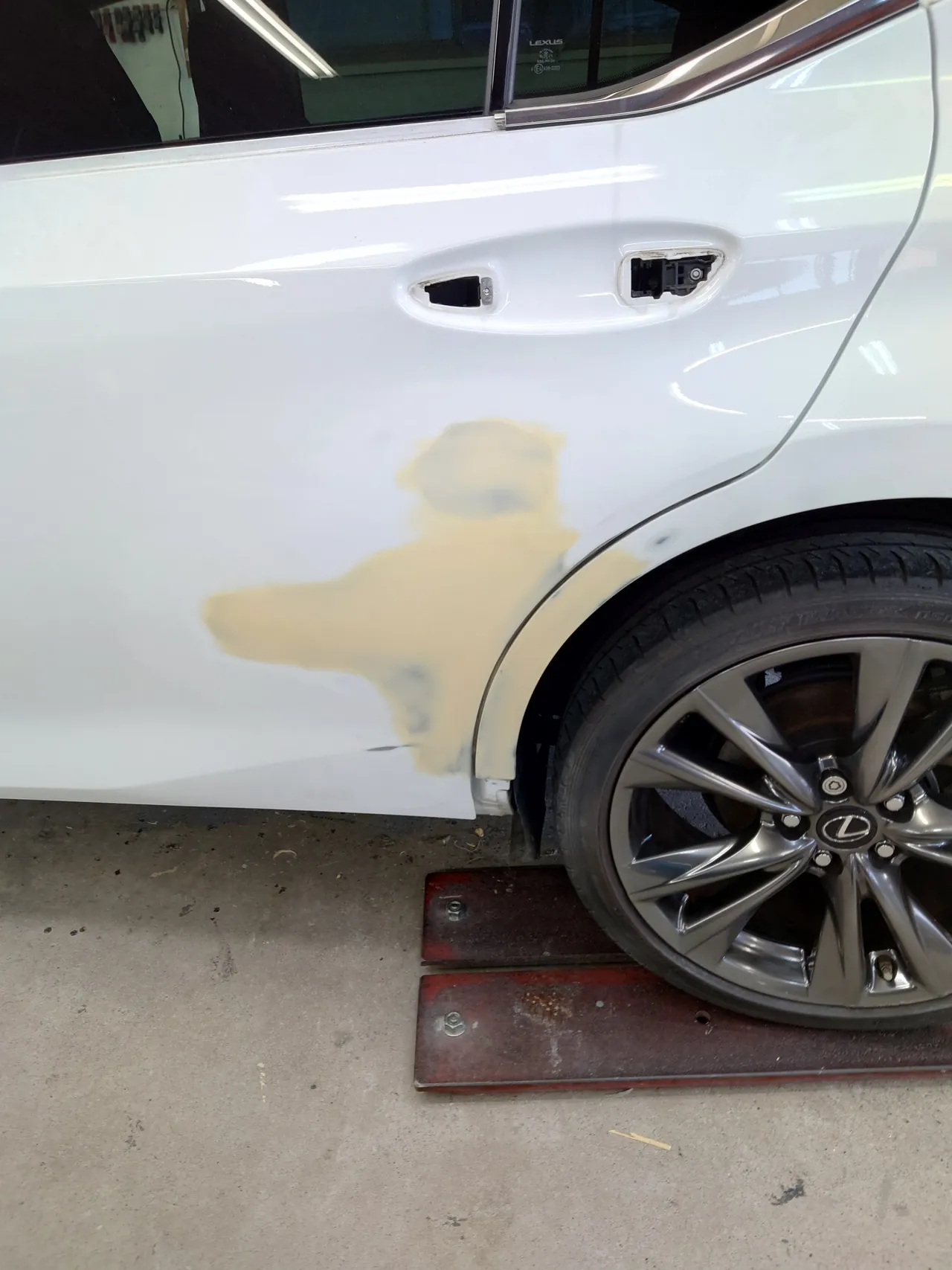

パテは左リヤドアの後ろの下からクォーターの縁にかけての範囲だけで、ドアの上の方や前のドアにはのっていません。左の写真では、ドアハンドルの握りとドアの HYBRID のエンブレムが外れ、サイドスカートも付いていません。部品の際まで塗料を届かせるために、塗る前に外しておく部品です。右の写真の、パテの中に見える濃い灰色の点は、下の鉄板が出ている所です。

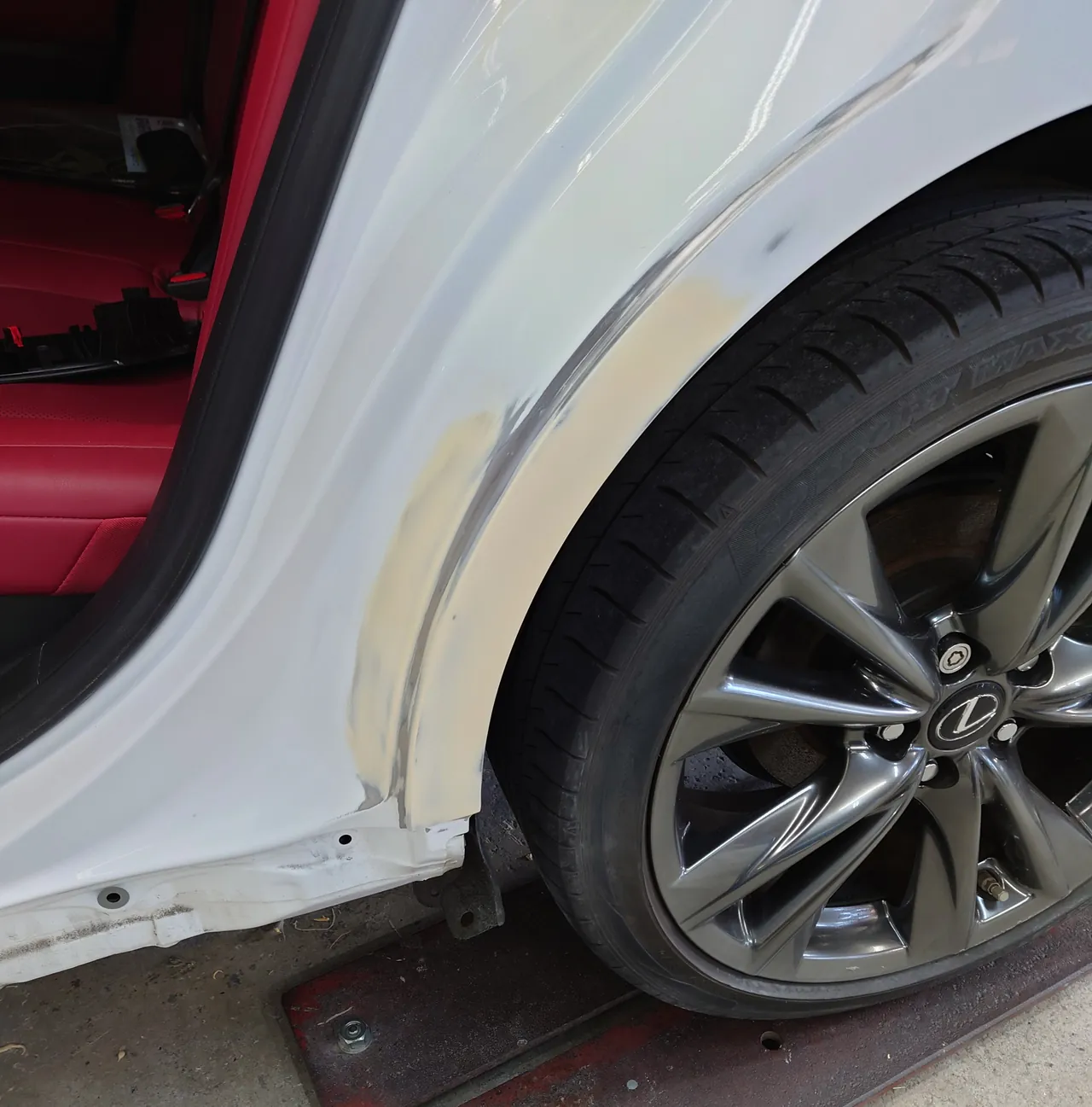

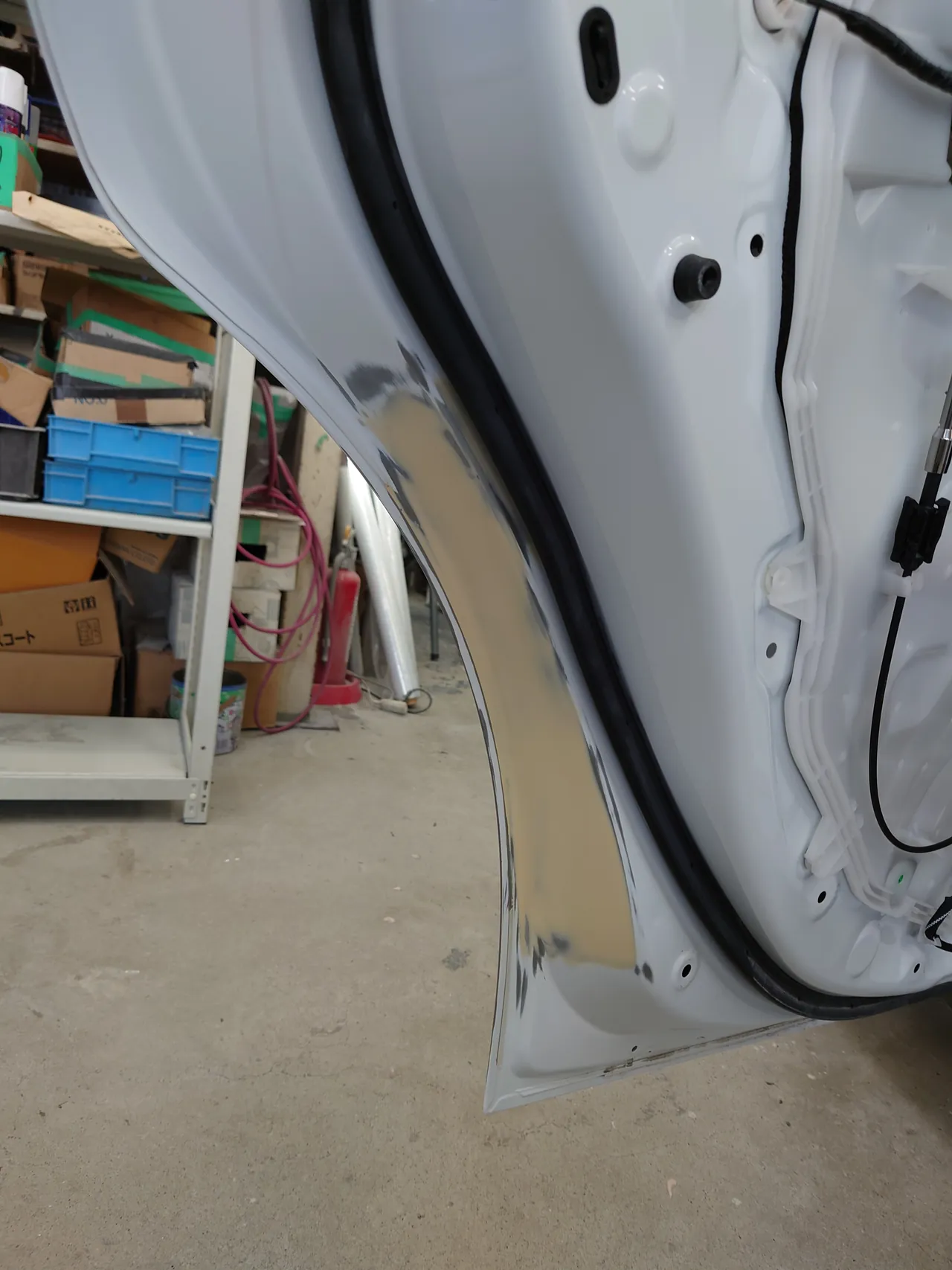

ドアを開けた側にもパテがのっています。左の写真はクォーターの細い縁で、サイドスカートを外したあとのサイドシルに取り付け用の穴が並びます。右の写真は、開けたドアの後ろの端です。
同じような損傷でお困りですか？☎ 045-592-1040LINEで相談見積りを相談
下地｜白をのせる前に、パテの形が見えない面へそろえる

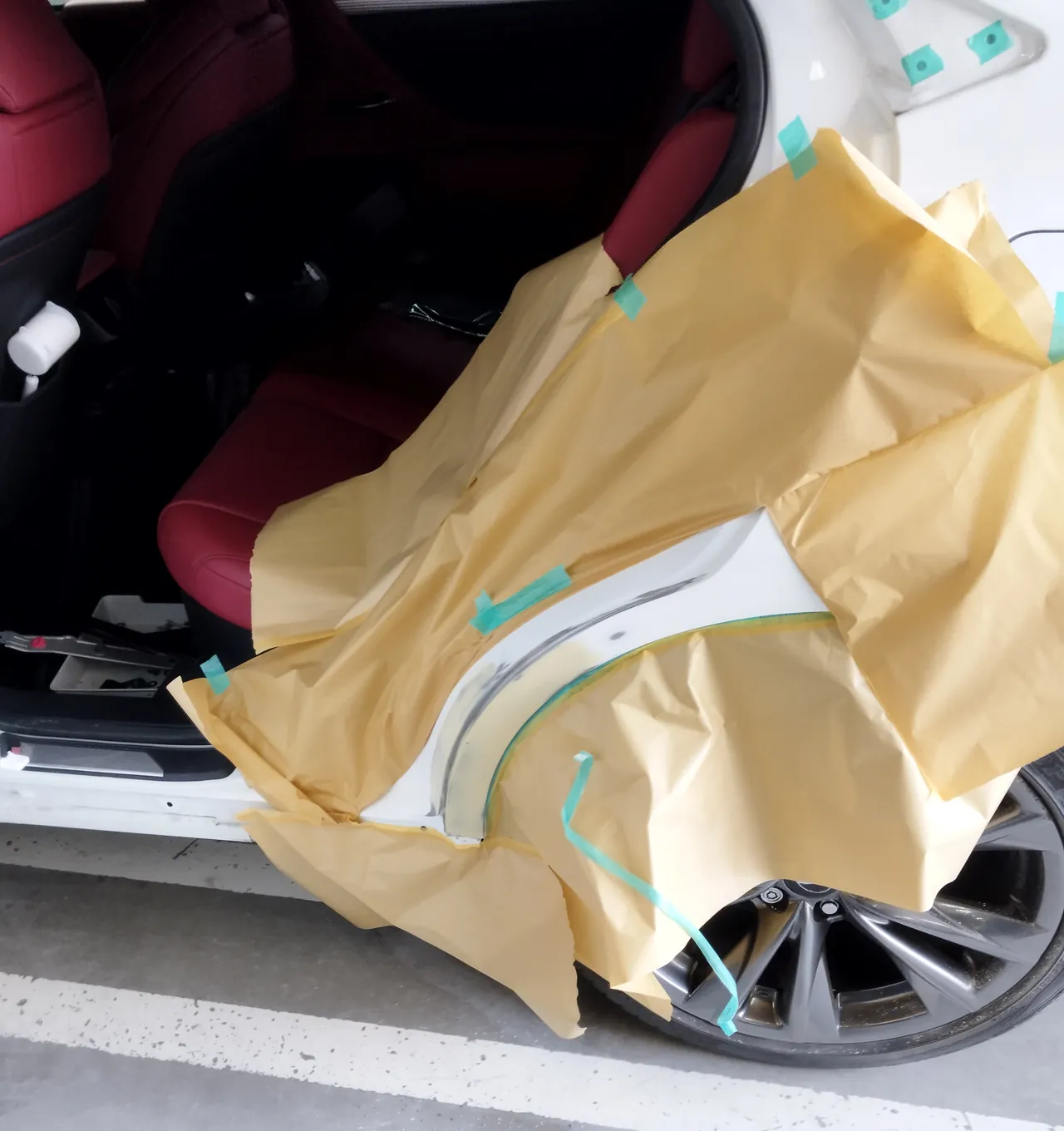

研ぎ終えたパテのまわりは紙とテープで囲い、修理した範囲だけをのぞかせてから、白っぽい下地をのせています。左の写真が囲ったクォーターの縁、右の写真が紙を外したあとの同じ縁で、クリーム色だったパテの形は見えなくなりました。

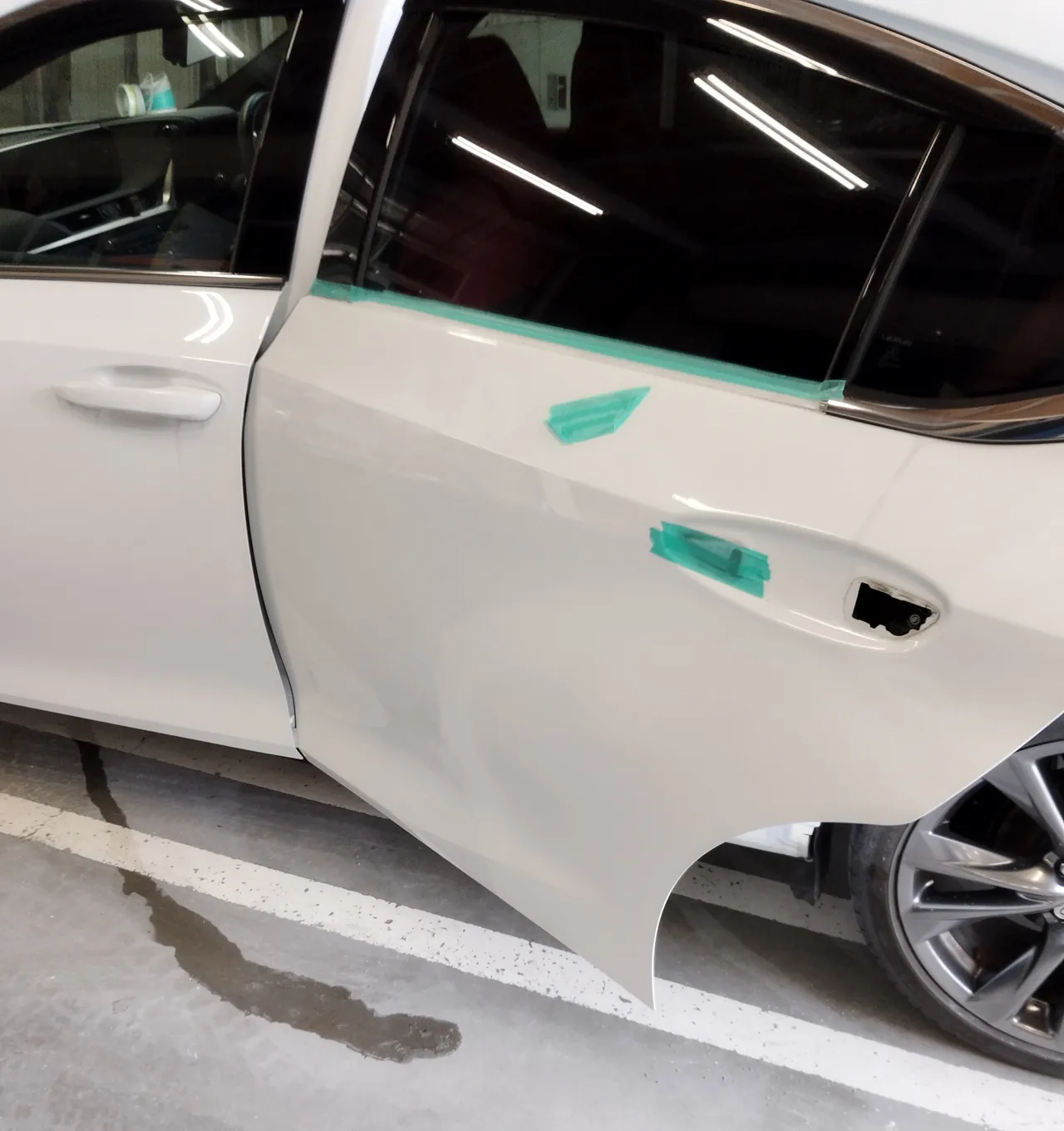

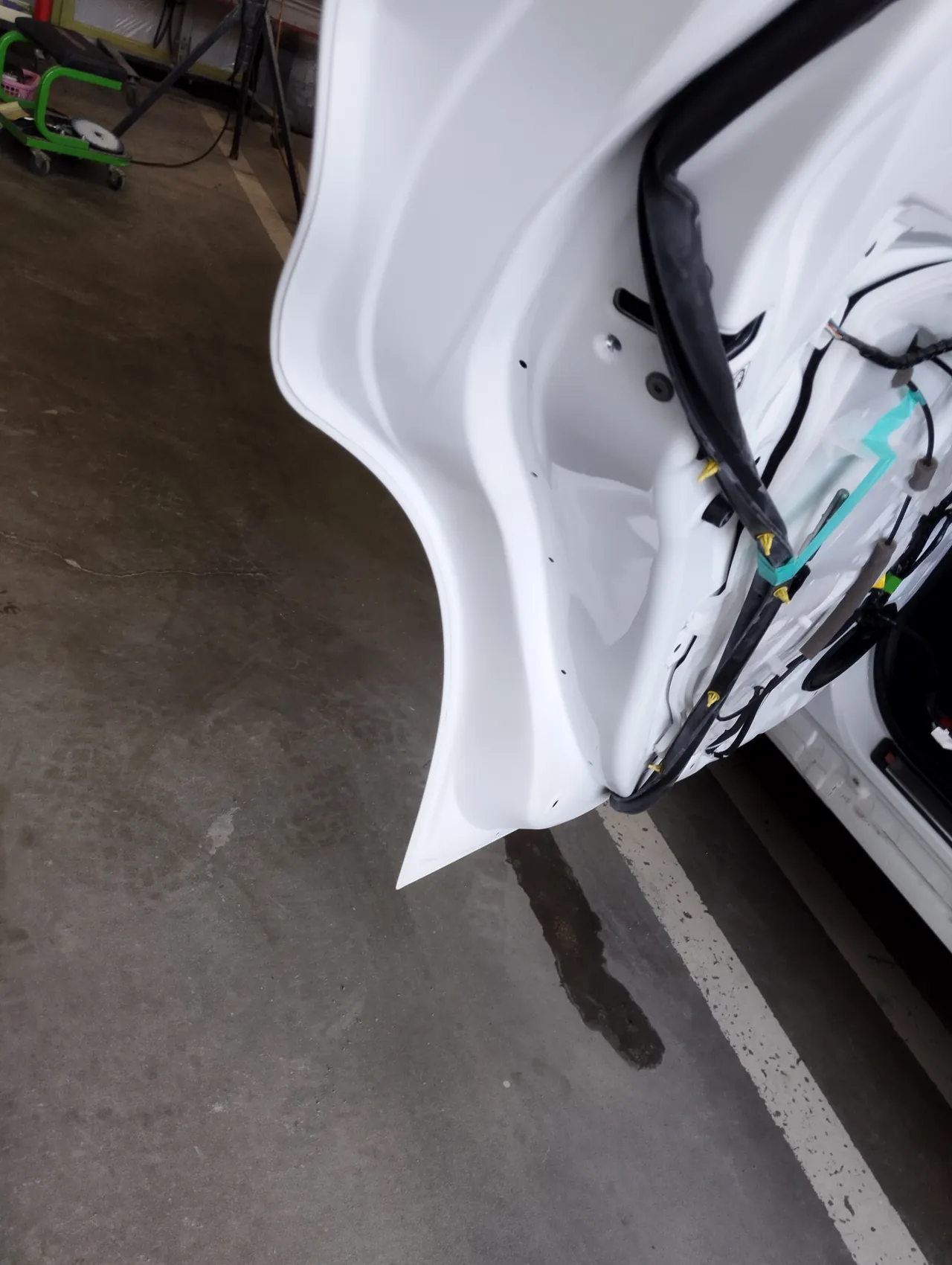

ドアも同じです。左の写真はドアの下の方、右の写真は開けたドアの後ろの端で、パテや鉄板の色が混ざっていた面が、白をのせる前に一つの色にそろっています。
塗装ブース｜開ければ見える端の面を、先につやのある白に

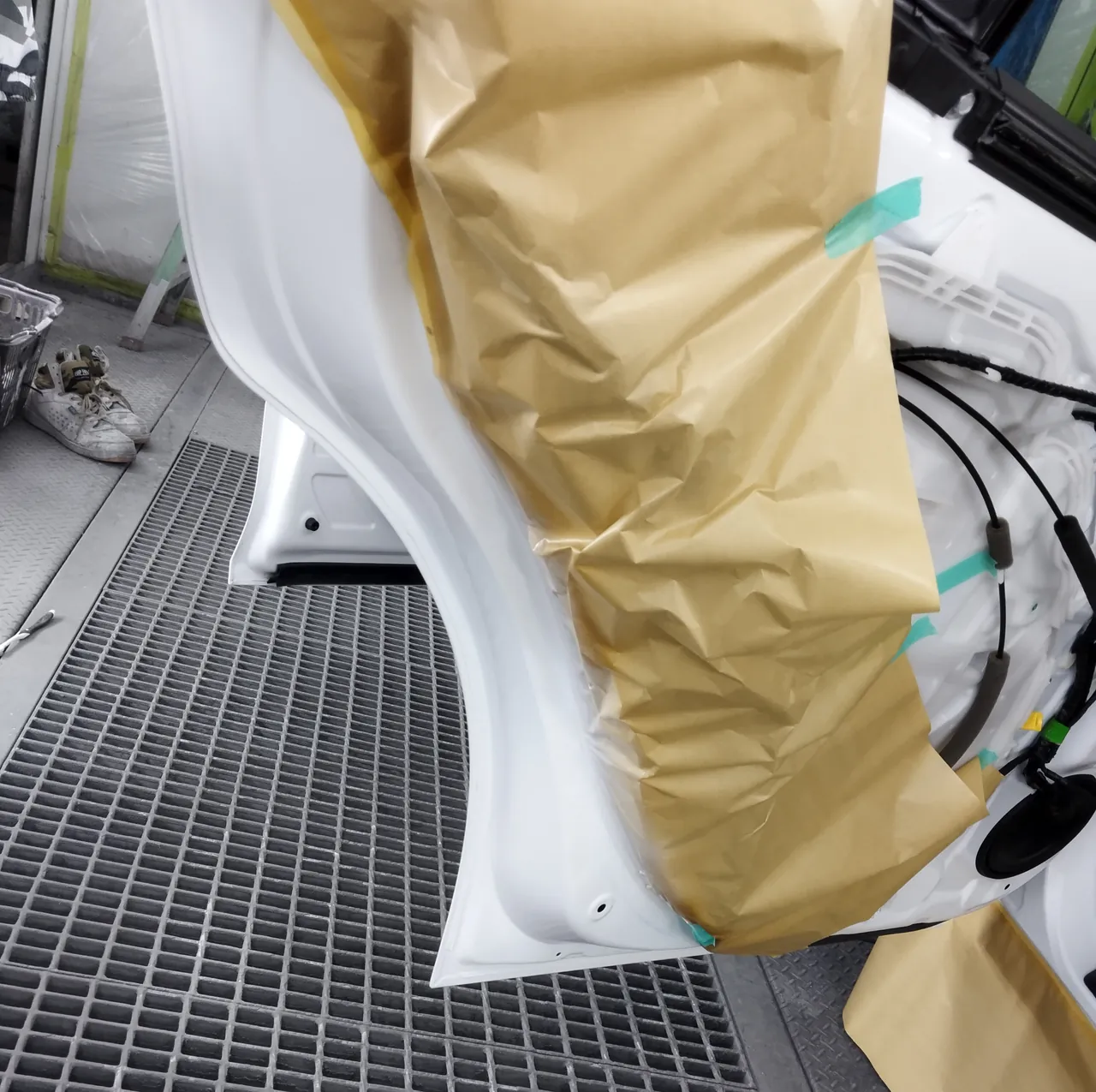

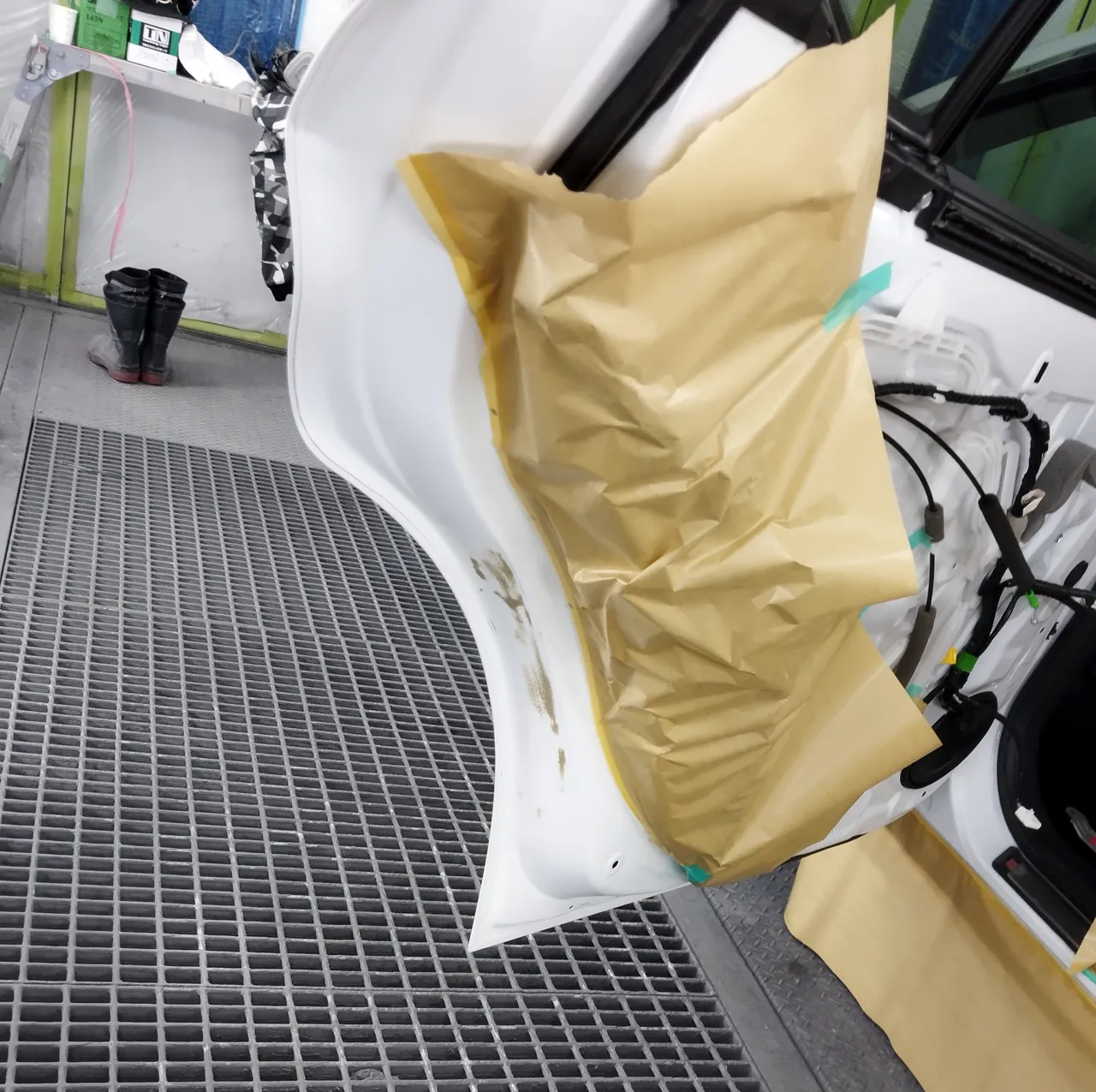

ドアとクォーターの全体を塗る前に、ドアを閉めると隠れる面を塗りました。ドアを開けたときに目に入る端の面まで、白で仕上げておくための順番です。左の写真は、後ろの端の面のすぐ内側に紙を張り、端の面だけを出したところです。右の写真では塗装が終わり、端の面がつやのある白に変わっています。

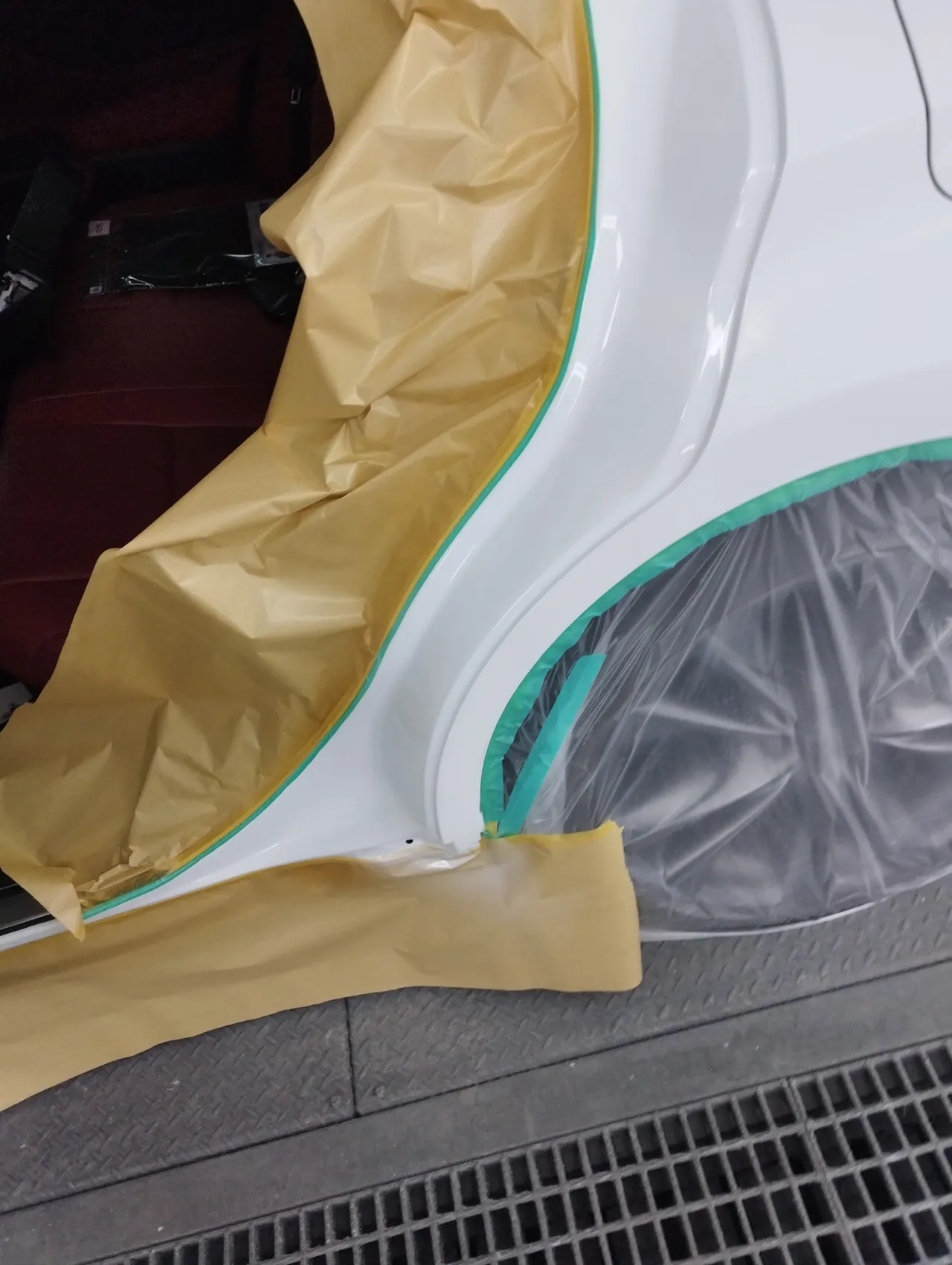

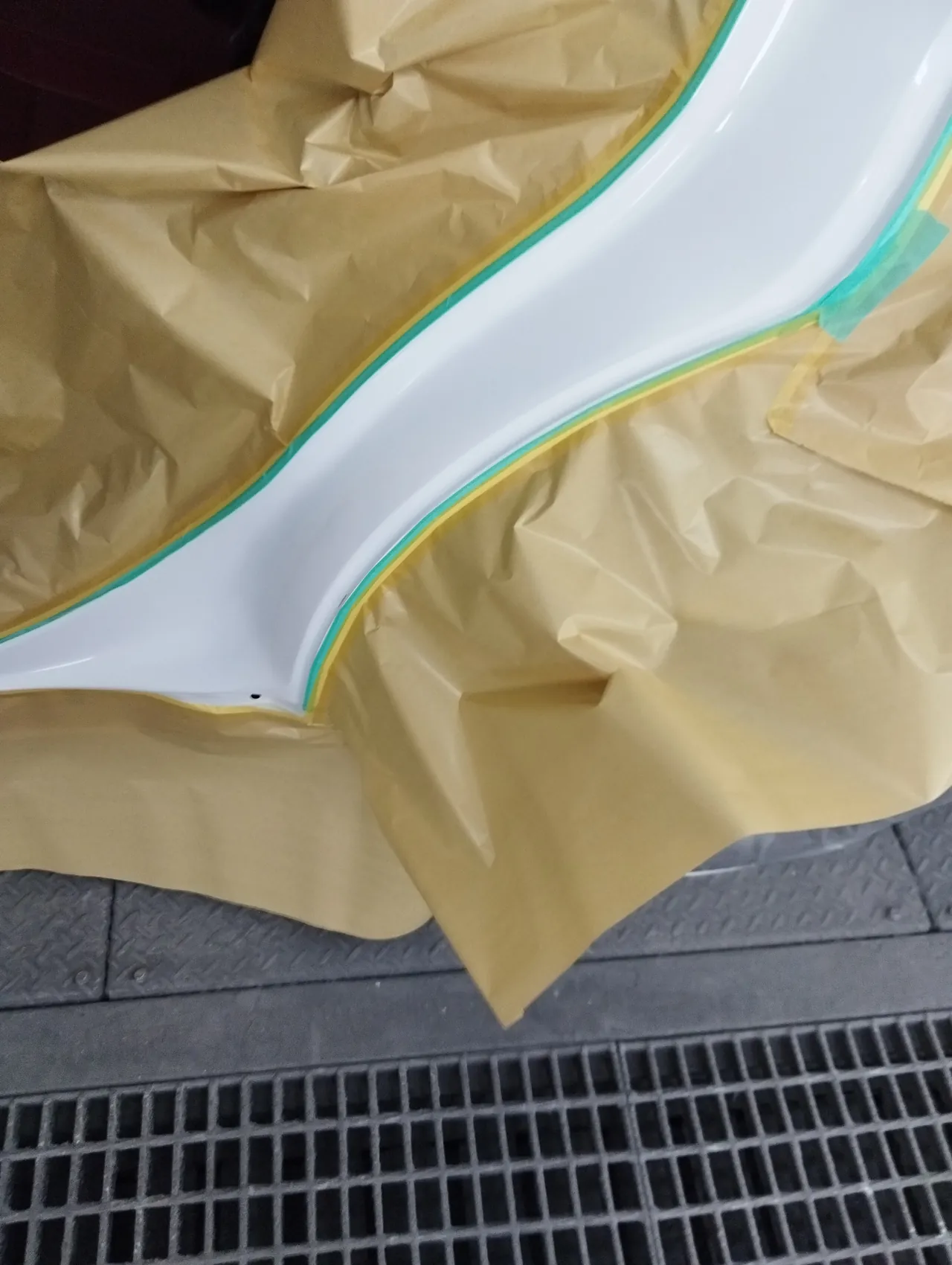

クォーター側も同じ順番です。左の写真は、ドアが閉まるクォーターの開口部の縁で、紙のふちに細いテープを重ね、縁の線に合わせて塗る所を区切っています。右の写真は塗装のあとの同じ縁で、タイヤハウス側の紙は外されています。
養生｜塗料が回らないように、前のドアまでビニールで包む

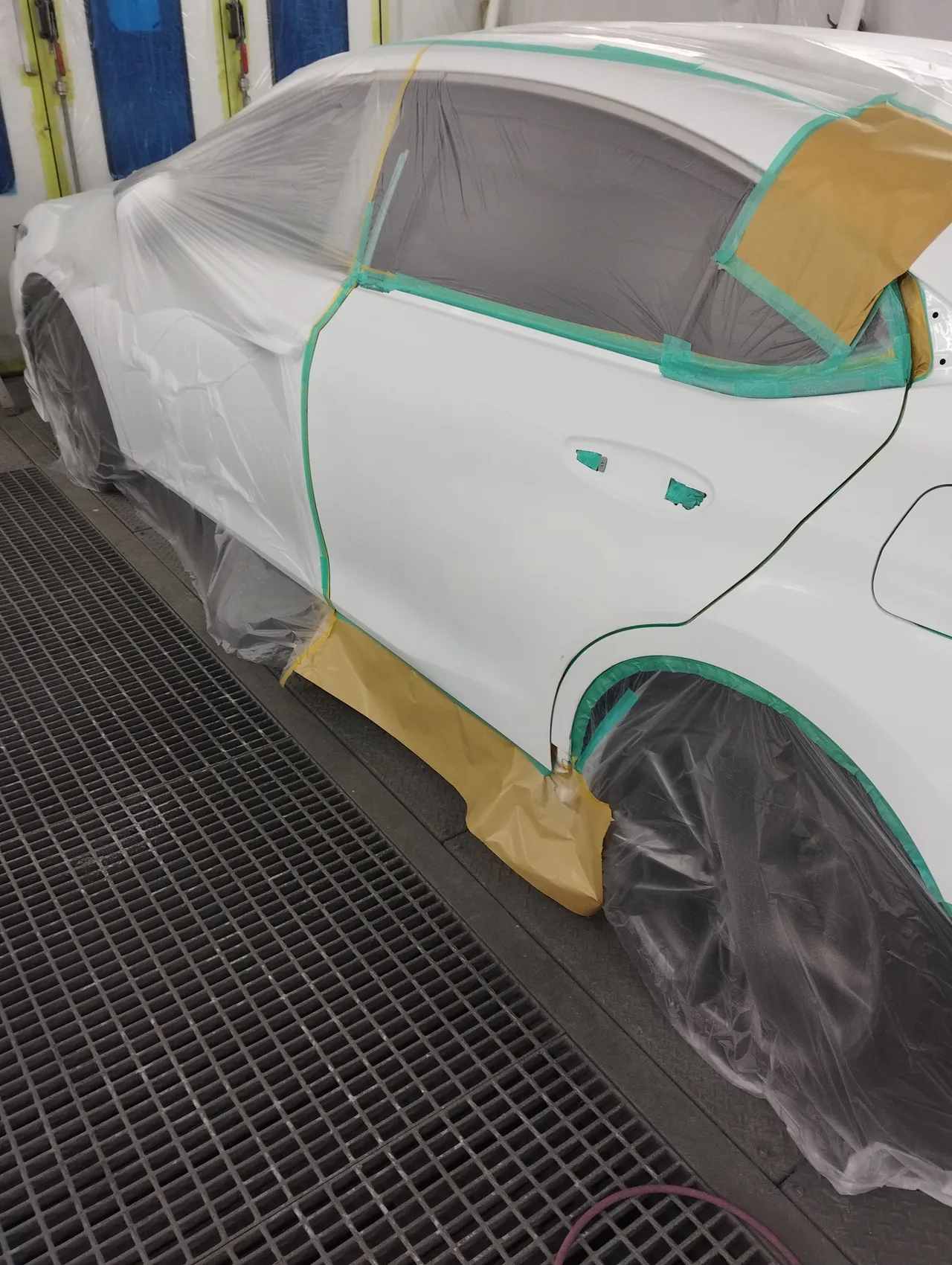

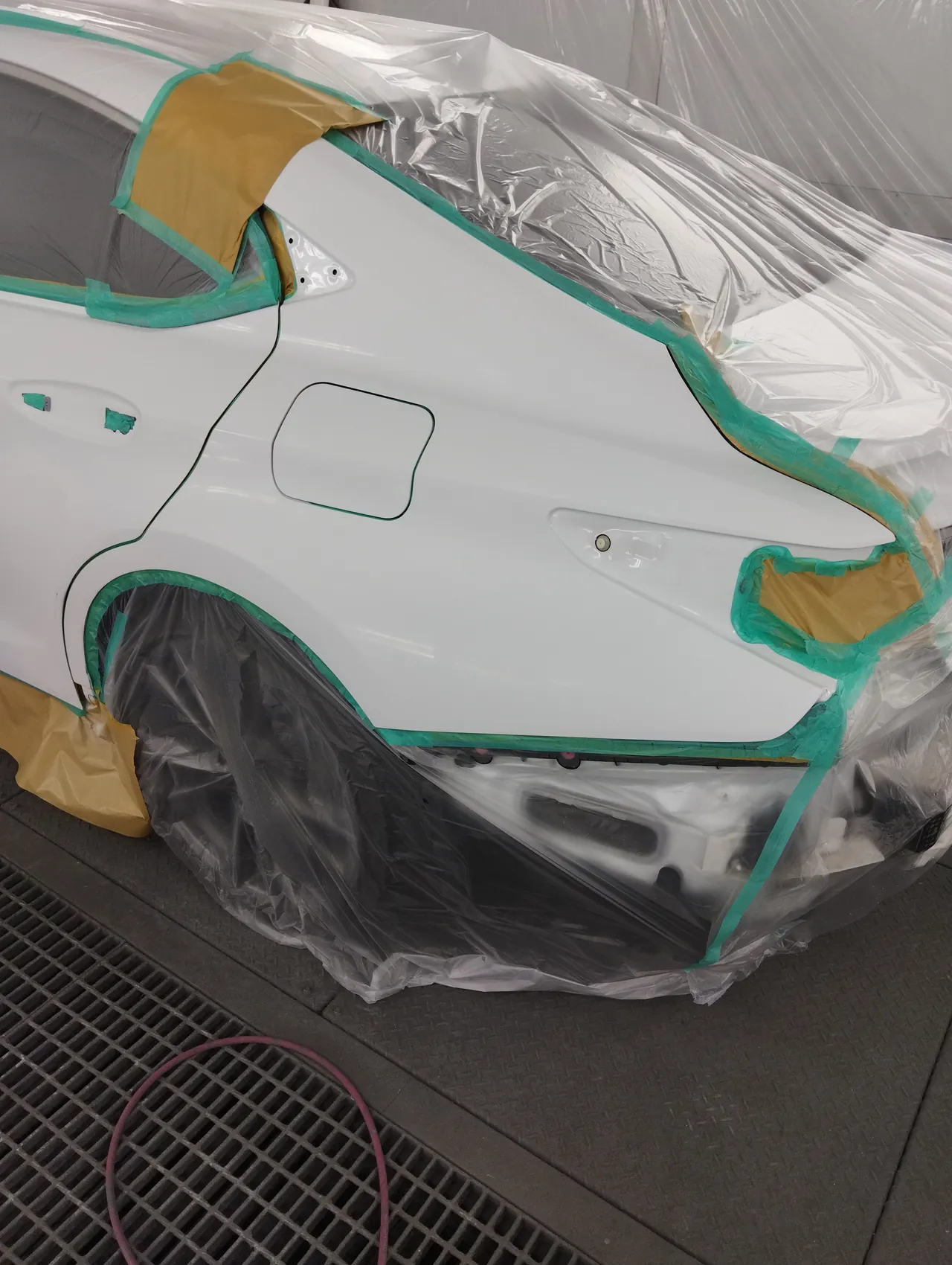

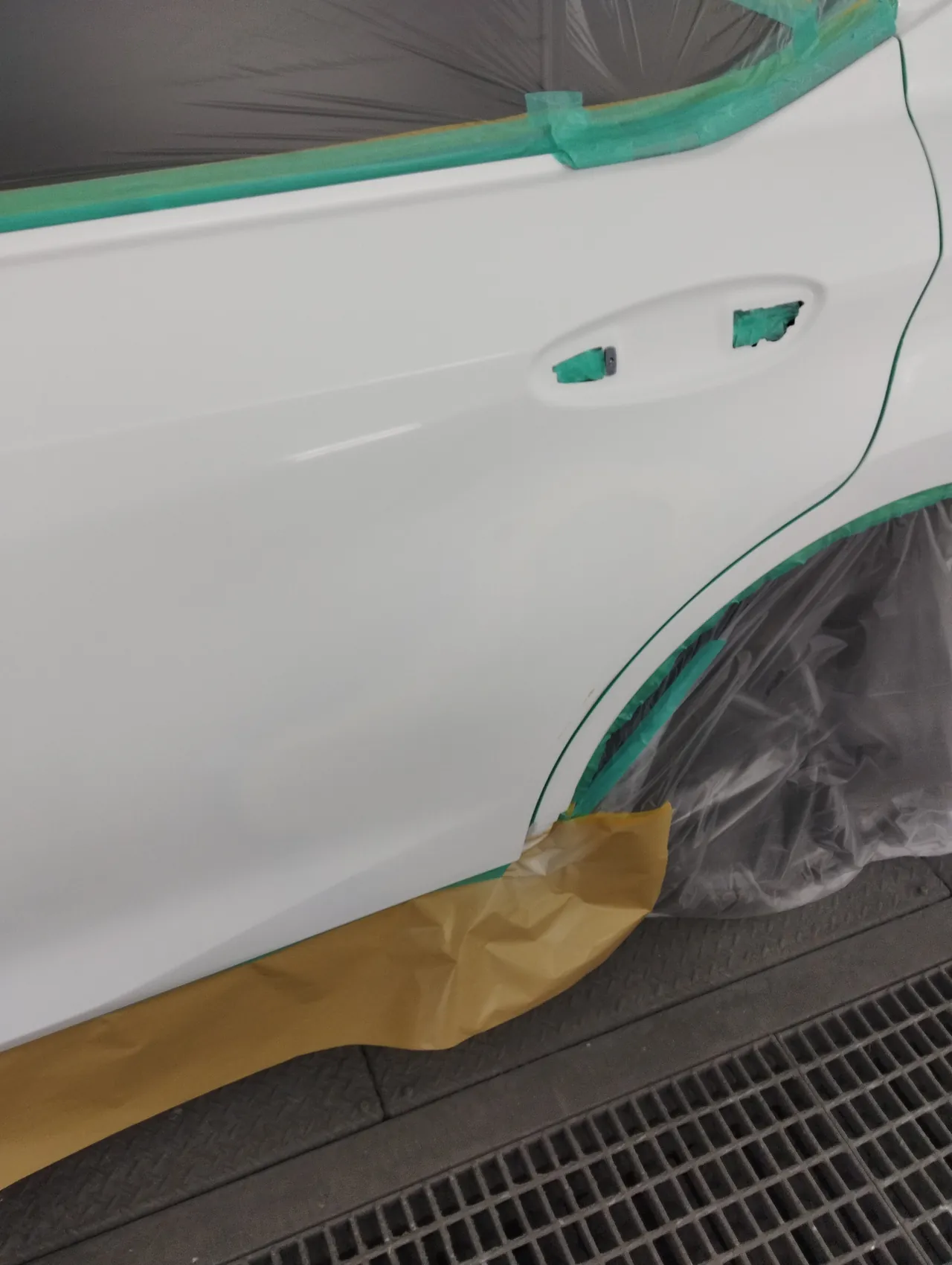

下の写真は、左クォーターの全体、前寄りから見たリヤドアとクォーター、リヤドアのハンドルの穴のまわり、の順です。車はビニールで包まれ、塗る2枚と給油口のふたが外に出ています。前のドアはビニールの中で、リヤドアの握りを外したあとの穴にはテープが貼られています。
塗装｜2枚とも全体を083の白に。上に色を守るクリヤー

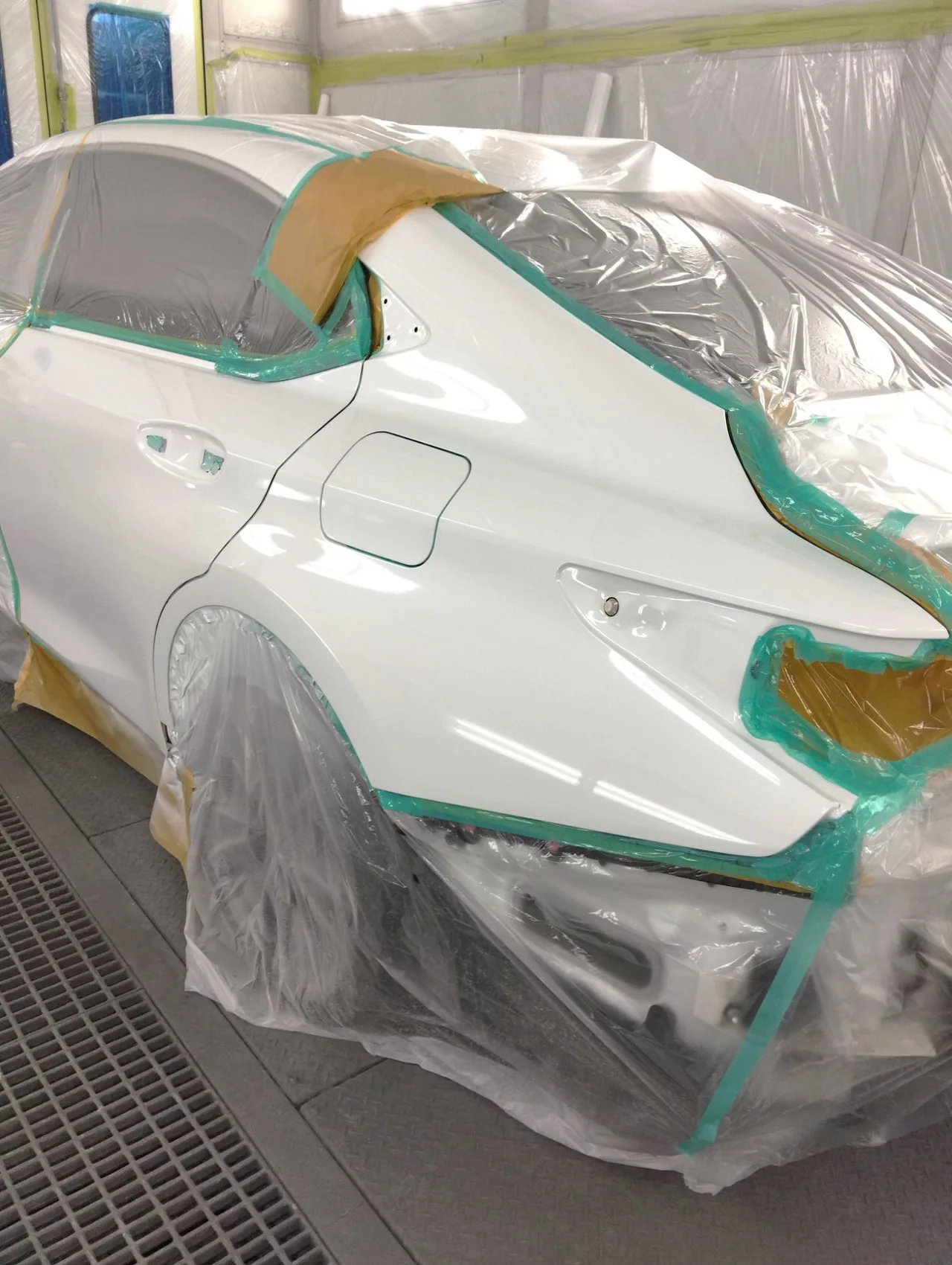

塗り終えた左側面です。リヤドアから給油口のふた、クォーターの後ろの端まで、つやの出た白い面にブースの照明が映り込んでいます。

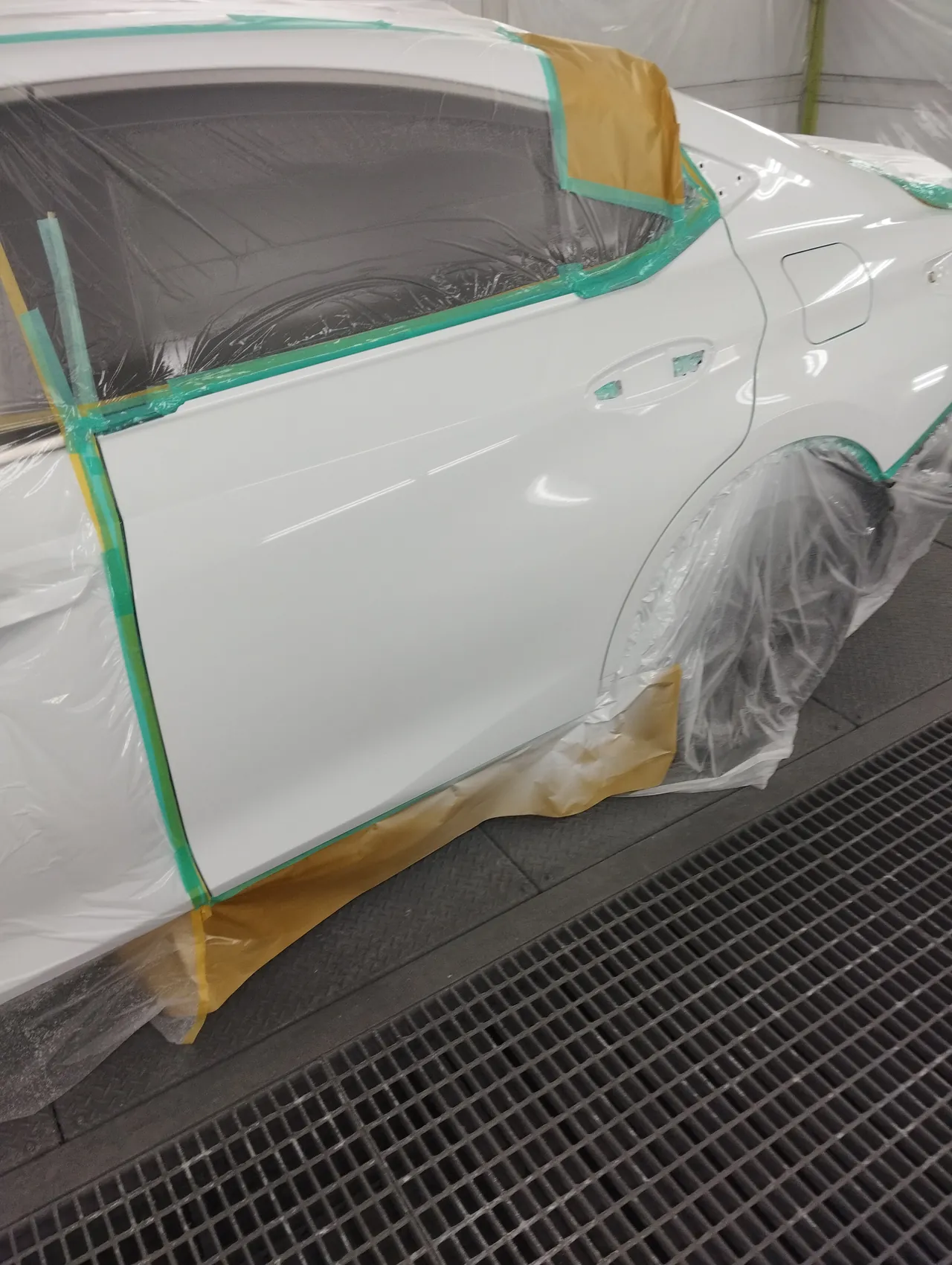

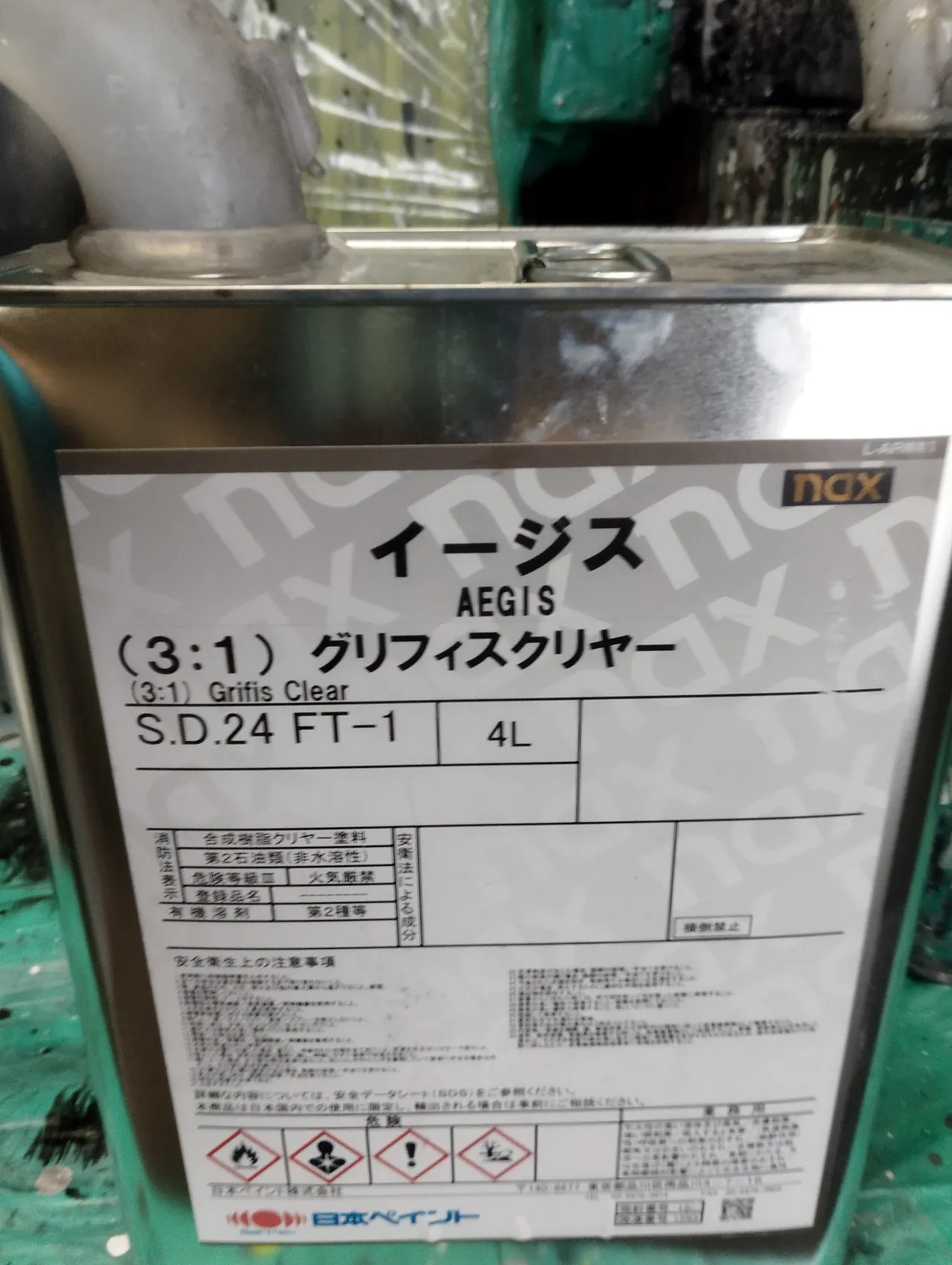

左の写真は、塗り終えたリヤドアを前寄りから写したものです。右の写真は、このESを塗ったときに写したクリヤーの缶です。いちばん上で色の層を守る透明な塗料で、品名は日本ペイントの「nax イージス（3:1）グリフィスクリヤー」です。メーカーは、スリ傷に強い樹脂を使った耐スリ傷タイプとして案内しています。
3コートパール｜083の白で気をつける「パールのむら」
083 ホワイトノーヴァガラスフレークは、ケービーエスが公開しているレクサスISの事例でも、3コートパールとして塗っている白です。白い色の層に、光を返す粒の入った層を重ね、いちばん上を透明なクリヤーで仕上げるため、粒の層の重ね方がわずかに変わるだけで、正面と斜めから見た白さに差が出ます。となりのパネルと並んだときに目に入るこの差が、「パールのむら」です。このES300hでも、組み付けたあとは、塗ったリヤドアと前のドアが隣り合います。

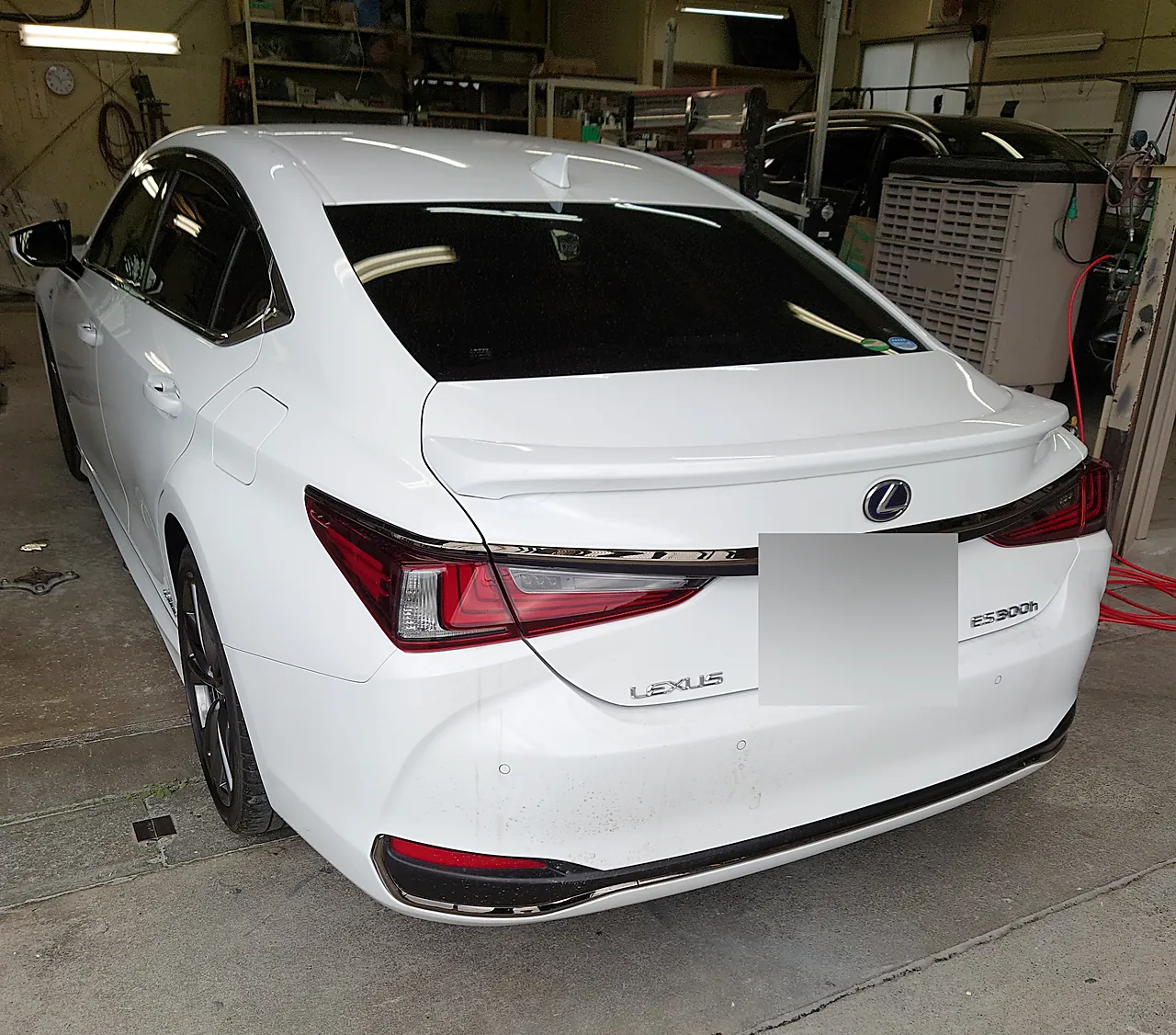

完成｜握りもエンブレムも付き、前のドアと並んだ左リヤドア

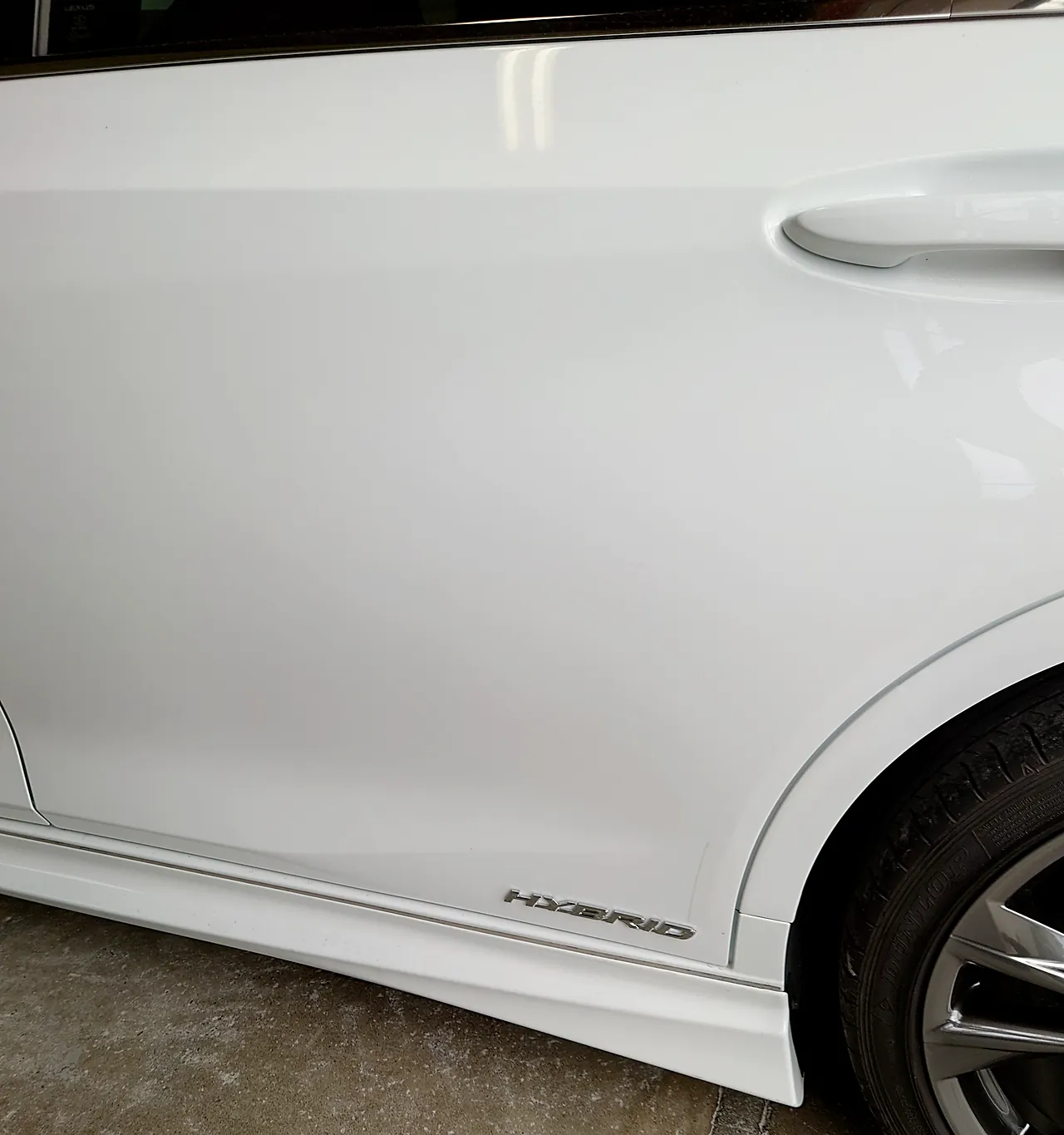

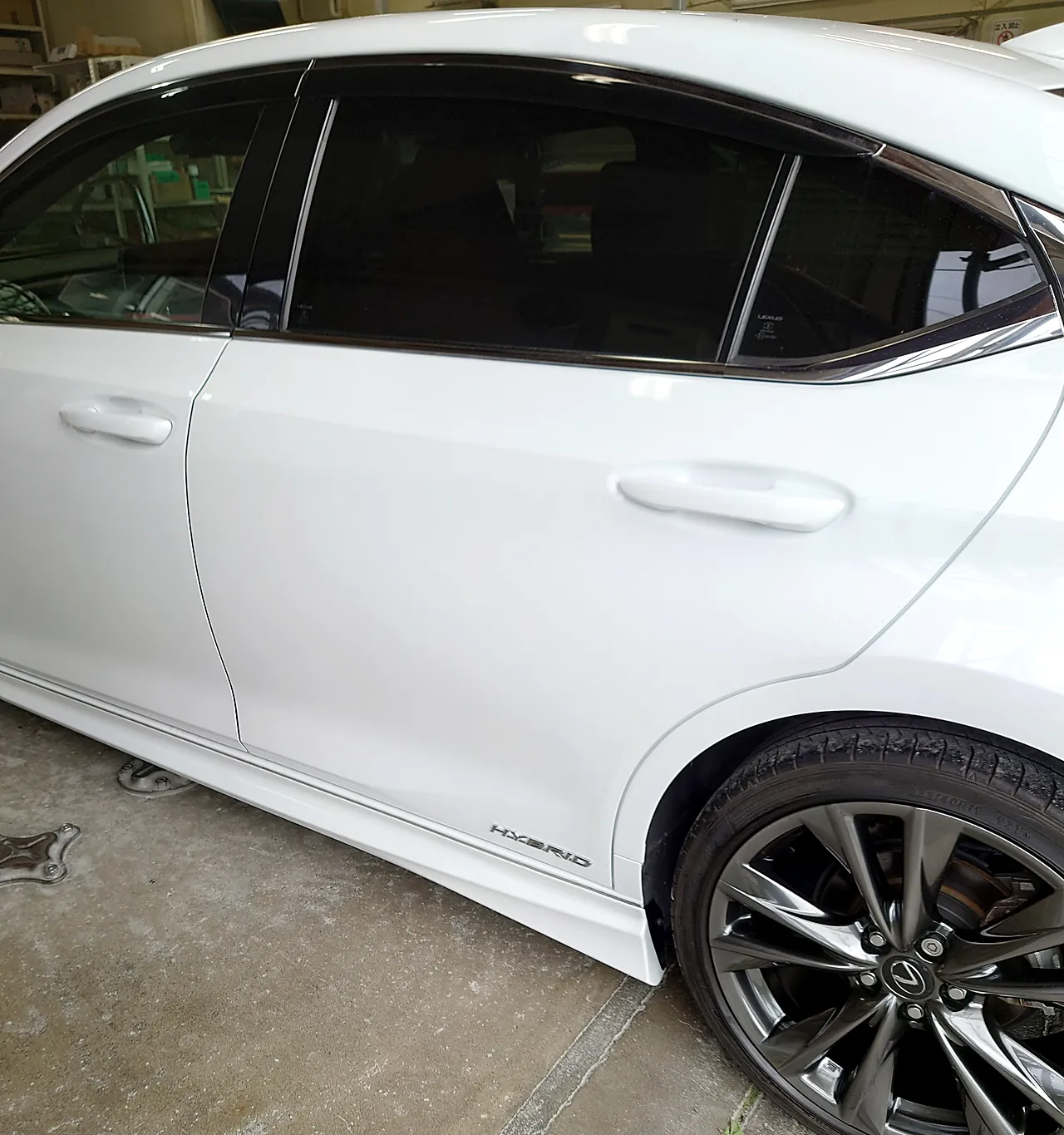

部品を付け直したあとの左側面です。左の写真は前寄りから写したもので、前のドアと塗ったリヤドアが並び、その後ろに後輪の前の縁が見えます。右の写真はドアの下の方に寄ったところで、ドアハンドルの握り、HYBRID のエンブレム、サイドスカートが元の位置に戻っています。
ホイール｜リムの擦れと、床に置いた1本。付け替えはタイヤ店

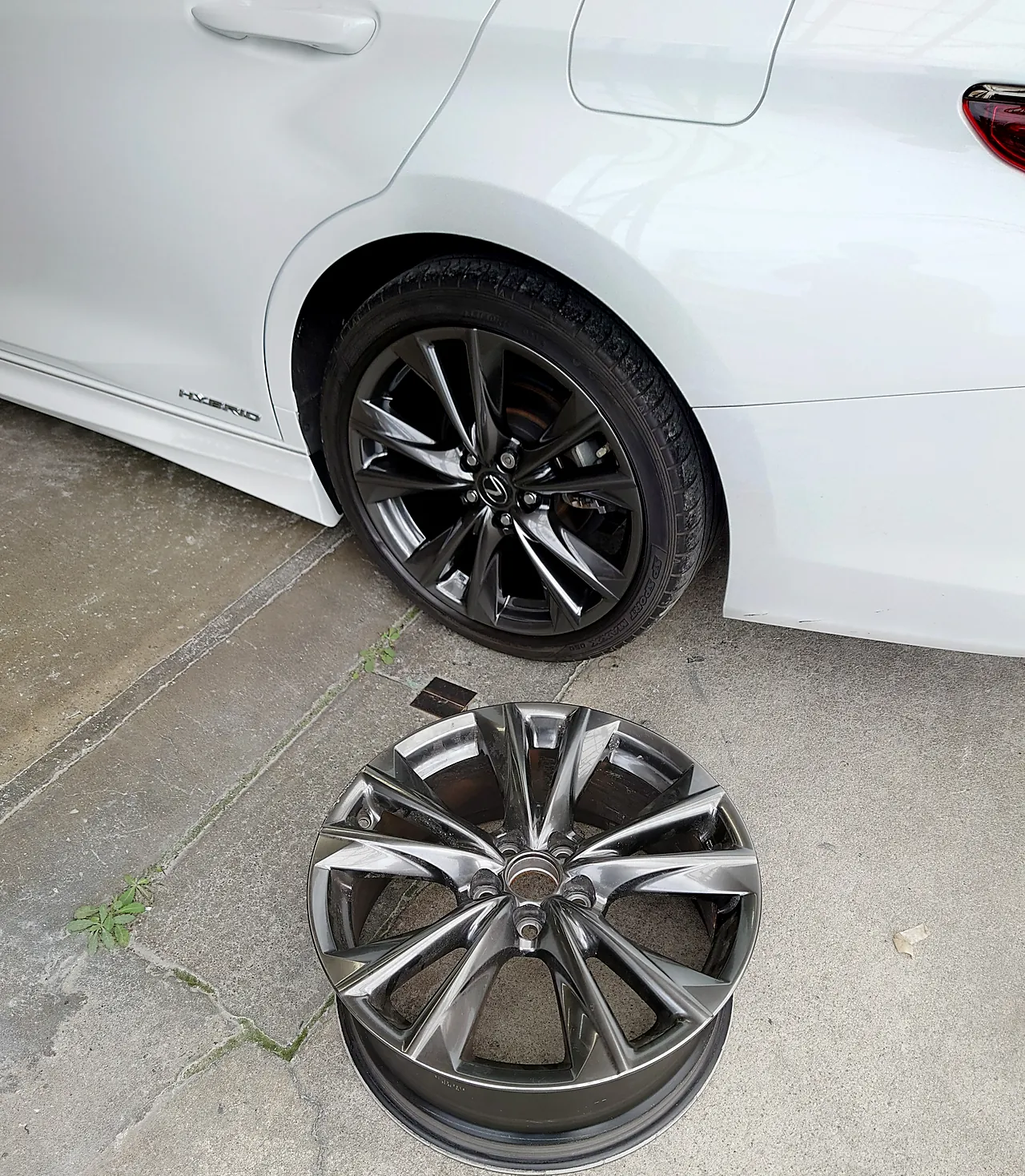

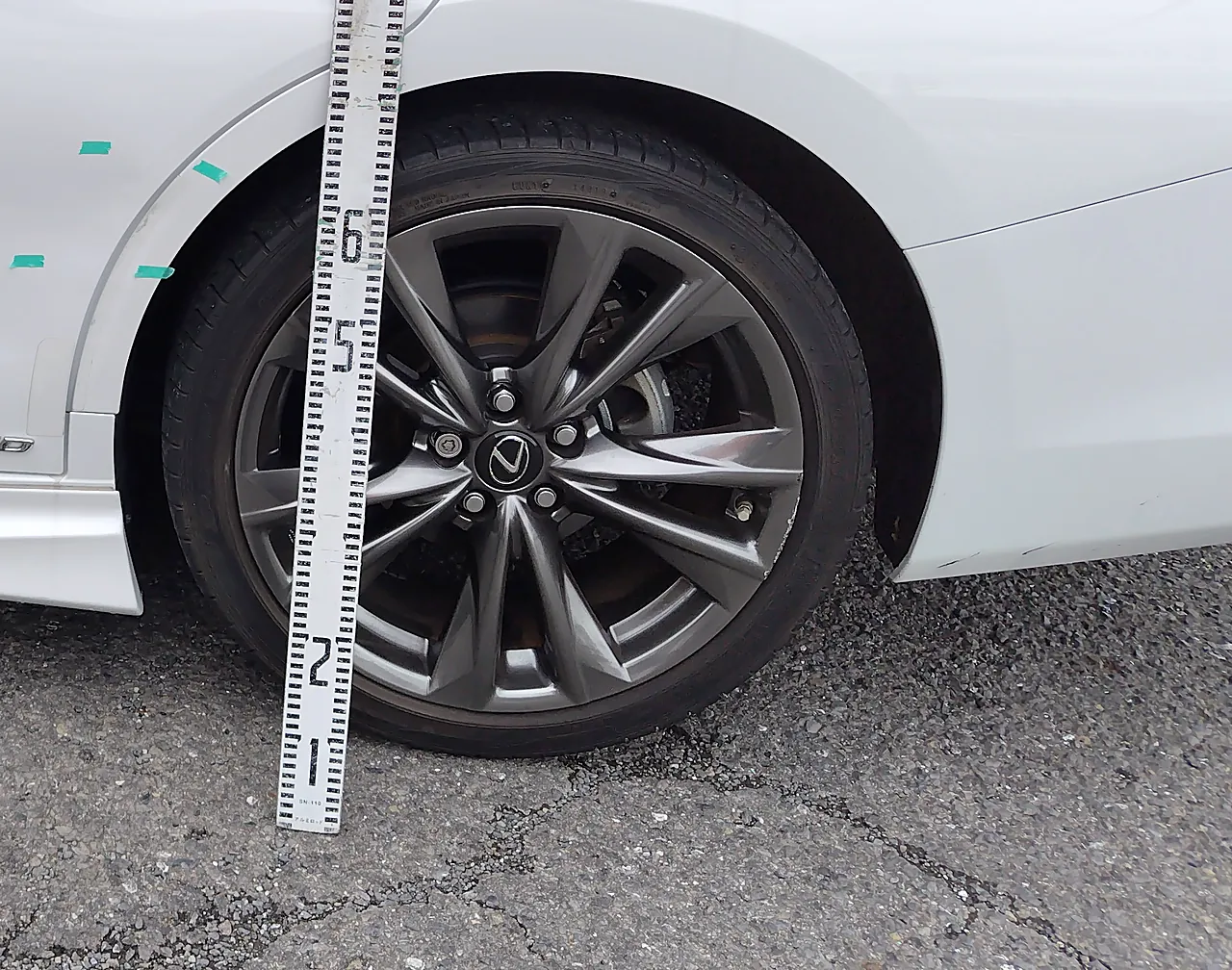

左の写真は、お預かりしたときの左後ろの車輪で、ホイールのリム（外側の縁）の後ろ寄りに白っぽい擦れが見えます。右の写真は完成のときのもので、左後ろの車輪のそばの床に、タイヤの付いていないホイールが1本置かれています。部品の伝票にはディスクホイール1本があり、ホイールの付け替えとタイヤの組み替え、バランス、空気圧センサーの移し替えは、タイヤ店の作業です。
修理後の確認｜診断機の一覧で、TPMS の箱も緑

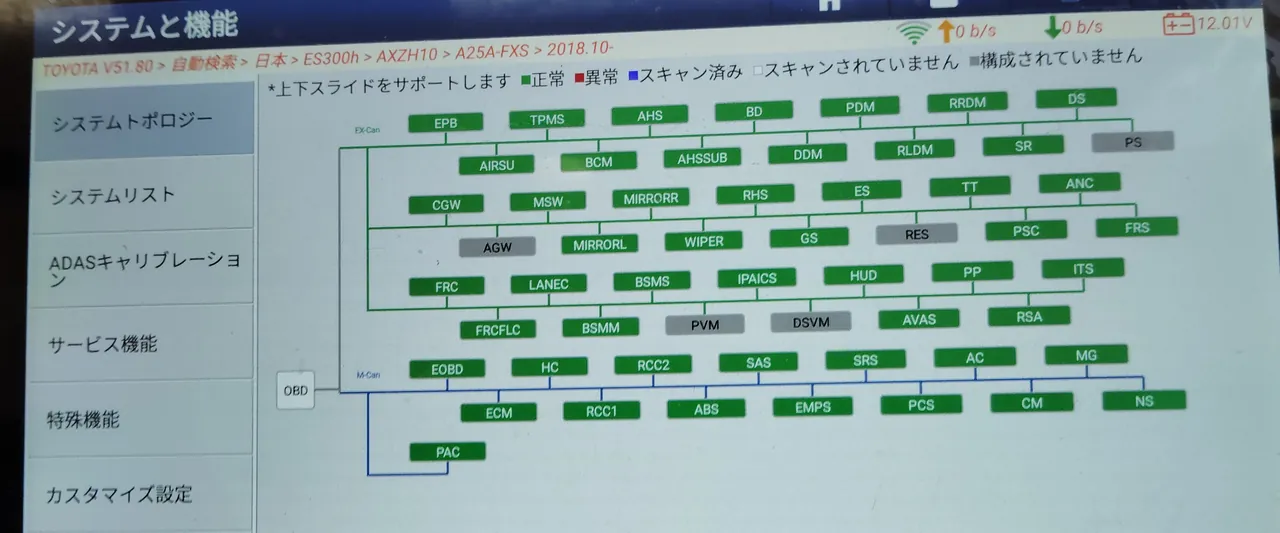

組み付けのあとは診断機で「システムトポロジー」を画面に呼び出し、見えている範囲の箱が、左の白い「OBD」の箱と灰色（構成されていません）のほかはすべて緑（正常）で、赤（異常）がないことを確かめました。緑の箱の中には、一般にタイヤの空気圧を見張る仕組みを指す「TPMS」も入っています。
職人の想い｜目に留まりにくい縁と端の面まで、元のパネルで
このES300hでは、ドアの後ろの端も、タイヤハウスの前の細い縁も、パネルを取り替えずに引き出しています。塗装でも、ドアを閉めると隠れる面から先に083の白をのせました。代表の言葉を借りれば、前のドアと並んだときの色のなじみも、仕上がりの一部です。
修理中の代車｜レクサスのIS 300hや、カムリ ハイブリッド
ES300hはハイブリッドのセダンで、乗車定員は5人です。勝田レンタカーには、同じレクサスのIS 300h バージョンL（令和4年式）やNX450h+（プラグインハイブリッド）、セダンのカムリ ハイブリッド（令和5年式・最終型）、輸入車のベンツCクラス（W206）とBMW 320i Mスポーツ、3列シートの40系アルファード エグゼクティブラウンジもそろえています。
当社ではレンタカー登録（わナンバー）の車両を200台以上保有しています。乗る人数や普段の使い方をお聞きして、空き状況を確認しながらご案内します。
ご用意できる車種は、保険の内容・事故の状況・空き状況によって変わります。特定の車種を必ずご用意できるとは申し上げられませんので、まずはご相談ください。
勝田レンタカーの事故代車ラインナップ例
レクサスIS 300h バージョンL（令和4年式）の代車を見る
レクサスNX450h+（プラグインハイブリッド・4WD）の代車を見る
まとめ｜ドアの端と細い縁で道具を替えた、白いES300h
ドアもクォーターも取り替えず、元のパネルを引き出して直しました。ドアの端は溶接機のガン、クォーターの縁は波形のワイヤーです。
写真に写りにくい浅いへこみでも、まずは写真3枚から相談できます。へこんだ側から写した車全体、少し斜めから写したへこみの寄り、車検証。この3つから、どう直すかを考え始めます。3枚とも、お見積りのページの入力欄から添付できます。お気軽にお問い合わせください。
あわせて読みたいブログ
白いパールは3層で塗ると聞きました。修理で何が変わりますか？
あわせて見たい修理事例

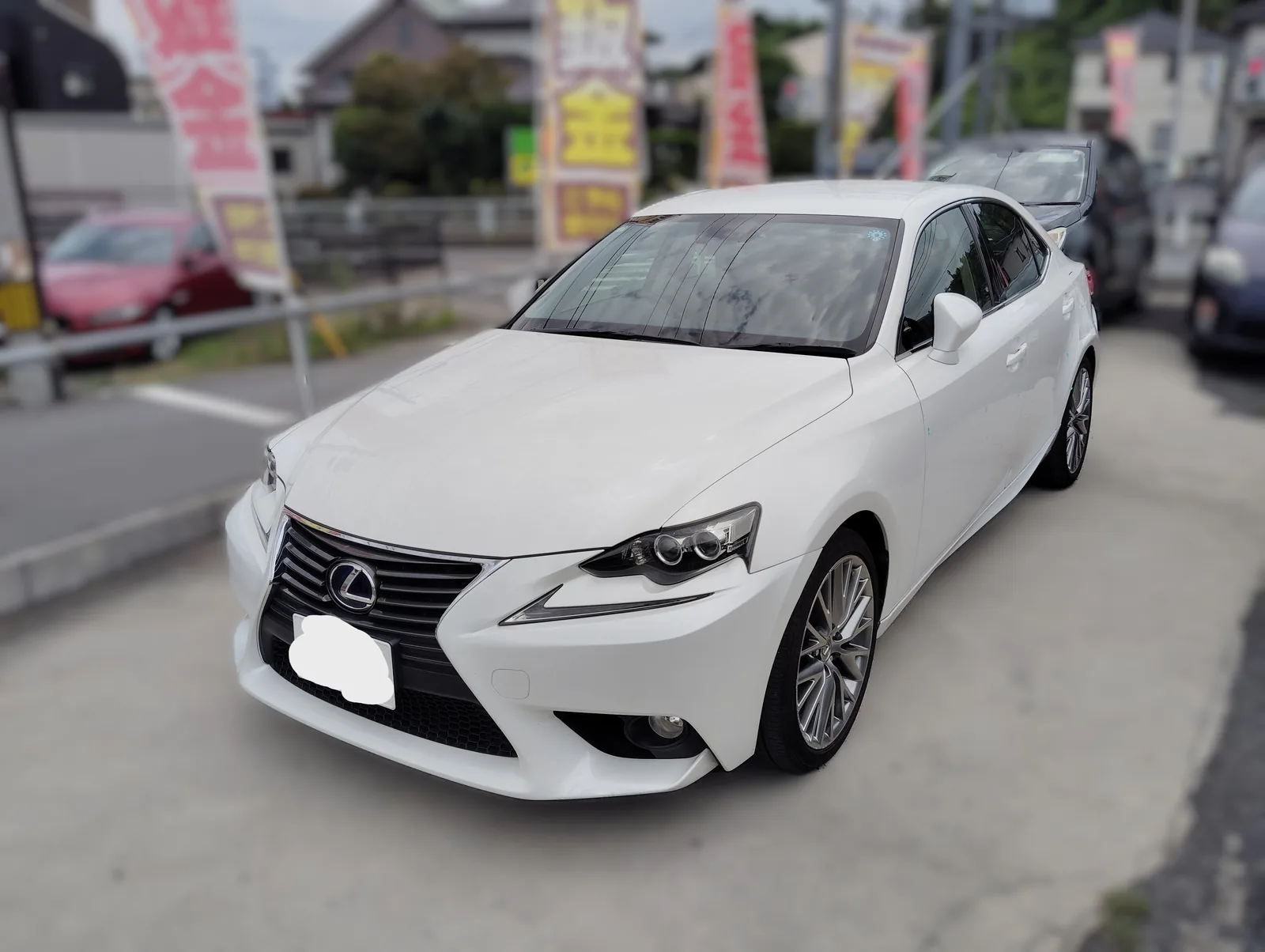

レクサスIS｜左リヤドアと左リヤクォーターを交換せずに板金し、083で塗装した事例
